Jaké potrubí ke koupelnovému ventilátoru?

Nevíte, jaký vzduchovod volit k ventilátoru? V tomto článku vám přehledně vysvětlíme základní typy potrubí a poradíme, jak vybrat správné řešení pro Váš případ.

Průměr

Průměr potrubí musí odpovídat přírubě ventilátoru - pokud tedy vybíráte např. ventilátor airRoxy dRim s napojením k průměru ⌀ 100 mm, připojitelné potrubí musí mít stejný průměr (⌀ 100 mm). Časté průměry pro potrubí jsou u domácích ventilátorů - ⌀ 100 mm, ⌀ 125 mm a ⌀ 150 mm.

Materiál a délka

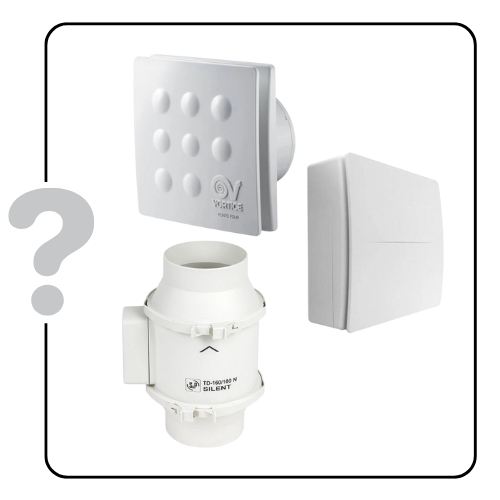

Pro domácí ventilátor postačí plastové potrubí. Maximální délka potrubí vždy závisí na modelu ventilátoru :

Axiální ventilátory

• Nejsou koncipovány pro delší potrubí (3+ metrů), ani potrubí s odbočkami, koleny.
• Nevhodné pro odvětrávání skrze ohebné potrubí
• Ideální pro odvětrávání přímo skrze zeď

Radiální ventilátory

• Možné použít i pro delší potrubí, stejně tak pro potrubí s odbočkami, koleny i ohebným potrubím
• Ideální do paneláků, bytových jednotek, činžáků

Potrubní ventilátory (záleží na konkrétním modelu)

• U základních modelů např. airRoxy aRw se většinou jedná o ventilátory axiální konstrukce
• U pokročilejších modelů např. TD 250/100 většinou diagonální konstrukce, kterou je možné použít i s delším potrubím 3+ metrů, flexibilním / ohebným potrubím i s odbočkami.

Zvolit rovné nebo ohebné potrubí?

• Pokud je to možné, doporučujeme volit rovné potrubí díky nižším tlakovým ztrátám.
• Pokud potřebujete vést potrubí spíše po “klikaté trase”, praktičtější bude ohebné potrubí - např. SEMIFLEX.
• Pokud trasa není komplikovaná (mnoho odboček, vychýlení), doporučujeme rovné potrubí a vybočení řešit tvarovkami.

Mělo by být potrubí izolované?

• Pokud potrubí prochází různým teplotním prostředím - např. skrze sklep, půdu, vždy je lepší jej zaizolovat. Zabráníte tak i případným problémům s namrzáním kondenzátu.
• Nejsnazší je volit již předizolované potrubí např. izolované SPIRO, nebo izolované kruhové plastové potrubí.

Jak celkově eliminovat riziko vzniku kondenzátu

• Když vzduch opouští interiér, dochází k teplotním výkyvům,. Ty mění skupenství vzduchu na vodu a vzniká tzv. kondenzát.
• Kondenzát je neškodný, pokud stéká přirozeně z potrubí ven. Pokud však stéká směrem k ventilátoru, hrozí poškození motoru.

• Pokud potrubí vedete jednoduše přes zeď skrz fasádu, zajistěte jeho mírný náklon alespoň o 2-5° tak, aby případný kondenzát odtékal ven.
• Potrubí opatřete zpětnou klapkou - zabráníte tak pronikání venkovního vzduchu do místnosti ve chvíli, kdy ventilátor neběží - (což brání vzniku teplotních rozdílů).
• Pokud je potrubí vedeno nahoru - místa, kde vznikají teplotní rozdíly opatřete výpustí KVK. Ta zajistí odvod přebytečného kondenzátu ven z potrubí.

Jak potrubí zakončit?

• Potrubí zakončíme ventilační mřížkou daného průměru
• Mezi oblíbené mřížky patří např. VMNK, ALKR nebo KVM
