Soler & Palau CAB 200 Ecowatt zvukově izolovaný tichý radiální potrubní ventilátor s EC motorem
Kód: V11965
Související produkty
Detailní popis produktu
Ventilátory jsou určeny k odvětrání rodinných domků, sociálních zařízení, kanceláří a provozoven. Výhodně lze při instalaci do podhledu použít flexohadice, tvarovky, rozváděcí skříně a talířové ventily. Ventilátory lze použít ve spojení s kontaktním hygrostatem nebo s hygrostatem kombinovaným s termostatem pro odvětrání vlhkých prostor.
Skříň

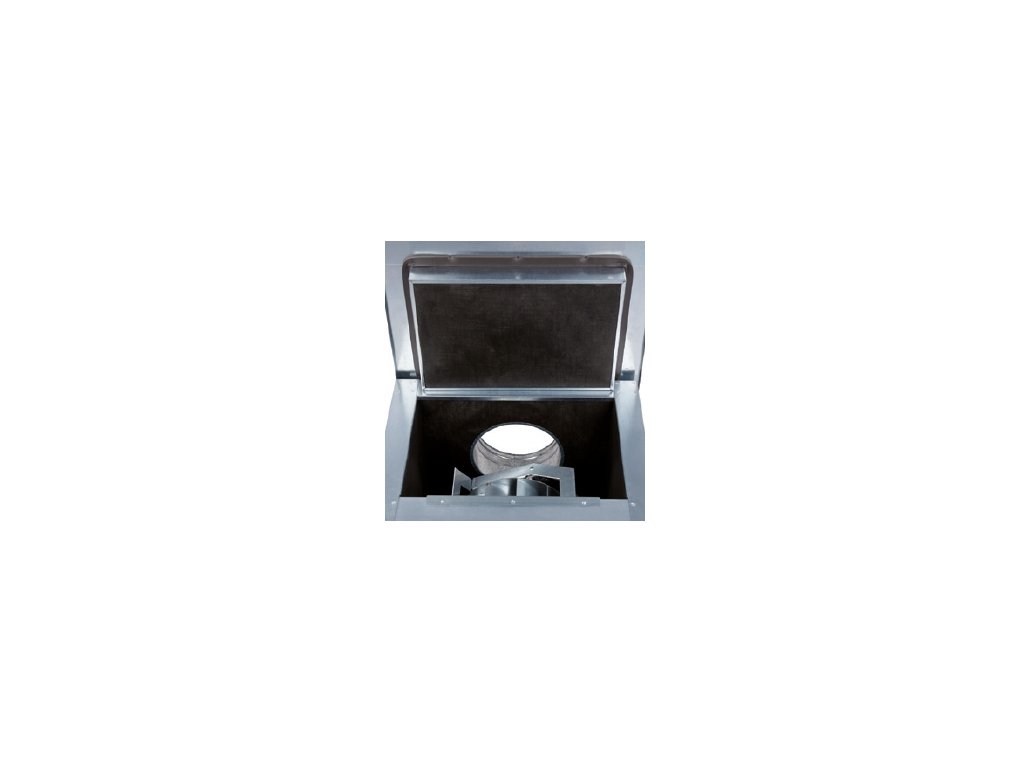

Skříň je z ocelového, galvanicky pozinkovaného plechu. Skříň je uvnitř opatřena 50 mm vrstvou zvukově izolujícího materiálu. Na skříni jsou kruhová hrdla s jednobřitým těsněním pro připojení flexibilních hadic nebo kruhového potrubí.
Oběžné kolo
Oběžné kolo je radiální s dozadu zahnutými lopatkami. Oběžné kolo je nalisované přímo na vnější rotor motoru.
Motor
Svorkovnice

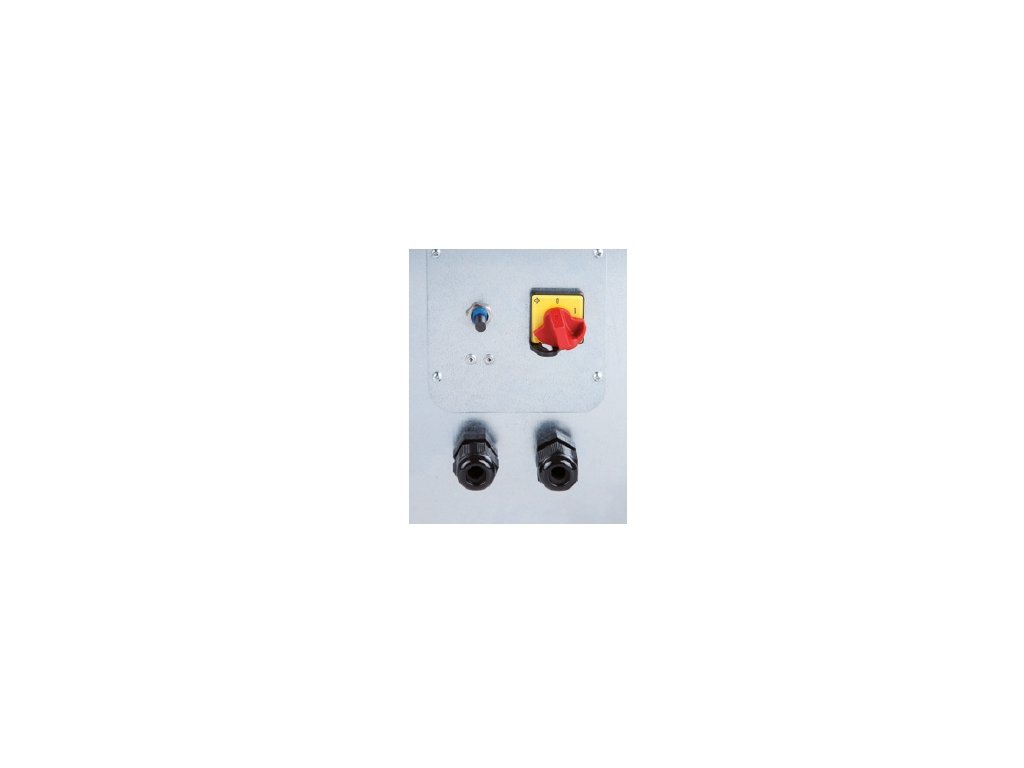

Svorkovnice je umístěna uvnitř skříně a je přístupná po odmontování panelu s potenciometrem a bezpečnostním vypínačem vypnuto / zapnuto.
Regulace otáček
Ventilátor je vybaven vestavěným ovladačem přednastaveným na provoz v režimu automatické regulace na konstantní tlak v potrubí (dle velikosti ventilátoru – CAB-125 100 Pa, CAB-150 až CAB-315 150 Pa, CAB-355 a CAB-400 200 Pa). Digitální ovladač PROSYS Ecowatt (není součástí dodávky) umožňuje 4 základní režimy ovládání – automatická regulace na konstantní tlak v potrubí, plynulá automatická regulace na konstantní průtok vzduchu (mimo CAB-125), proporcionální režim nebo režim větrání se 2 přepínatelnými pracovními charakteristikami min./max. Je možné připojení signálu z externího zařízení (čidla CO2, teploty a relativní vlhkosti), externího tlakového čidla s převodníkem a výstupem 0–10 V nebo 4–20 mA. Ovladačem PROSYS Ecowatt lze regulovat až 32 ventilátorů s různým nastavením v jedné síti. Digitální ovladač PROSYS Ecowatt v kombinaci s modulem TIMER RTC Ecowatt (není součástí dodávky) umožňuje nastavení až 3 časových programů a prázdninového provozu.
Montáž
Montáž v každé poloze osy motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
Pokyny
Ventilátory jsou určeny k odvětrání rodinných domků, sociálních zařízení, kanceláří a provozoven. Výhodně lze při instalaci do podhledu použít flexohadice, tvarovky, rozváděcí skříně a talířové ventily. Ventilátory lze použít ve spojení s kontaktním hygrostatem nebo s hygrostatem kombinovaným s termostatem pro odvětrání vlhkých prostor.

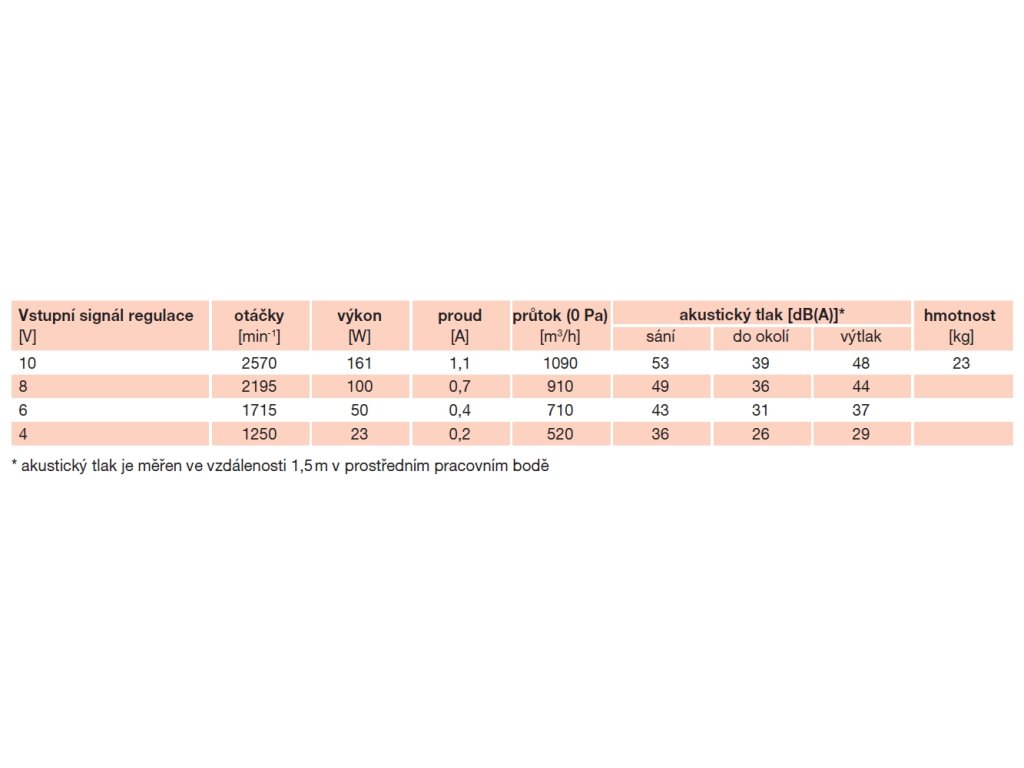

Doplňkové parametry
| Kategorie: | Ventilátory Soler & Palau CAB ECOWATT |
|---|---|
| Hmotnost: | 23 kg |
| Průměr potrubí (připojení) [mm]: | 200 |
| Kategorie průtoku vzduchu (0 Pa) [m3/h]: | 1001-2000 |
| Kategorie příkonu [W]: | 101-500 |
| Napětí: | 230 V |
| Akustický tlak (hlučnost) (dB(A)): | 53/48/39 |
| Barva: | stříbrná |
| ? Krytí: | IP 44 |
| Kuličková ložiska: | Ano |
| Materiál: | Kov, Ocel, Ocel, korozivzdorná, Ocel, galvanizovaná |
| Otáčky (min-1): | 2570 |
| Proud (A): | 1,1 |
| Průtok (0 Pa) (m3/h): | 1090 |
| Regulace: | REB Ecowatt |
| Výkon (W): | 161 |
| Motor: | EC |
| Tichý: | Ano |
| Umístění: | Do potrubí |
| Hmotnost (kg): | 23 |
| Značka: | Soler & Palau |
| Tvar napojitelného potrubí: | Pro kruhové potrubí |
| Rozměr I: | 494 |
| Rozměr F: | 193 |
| Rozměr B: | 510 |
| Rozměr G: | 570 |
| Rozměr H: | 479 |
| Rozměr E: | 255 |
| Rozměr D: | 200 |
| Rozměr A: | 375 |
| Rozměr C: | 468 |
