CBT-60N PTC průmyslový radiální ventilátor pro dlouhý vzduchovod

Kód: V12007
32 571 Kč 26 918 Kč bez DPH
Na dotaz
Možnosti doručení
Ventilátory jsou vhodné svojí konstrukcí pro velmi dlouhé vzduchovody v různých technologických a vzduchotechnických aplikacích. Nehodí se pro odsávání dřevního prachu a drtě, ani jiných hořlavých, nebo výbušných směsí.

Detailní informace

Detailní popis produktu

Ventilátory jsou vhodné svojí konstrukcí pro velmi dlouhé vzduchovody v různých technologických a vzduchotechnických aplikacích. Nehodí se pro odsávání dřevního prachu a drtě, ani jiných hořlavých, nebo výbušných směsí.

Skříň

Spirální skříň radiálního ventilátoru je odlita ze slitiny Al, opatřena šedým epoxidovým lakem, max. teplota dopravované vzdušiny 120 °C (ventilátory CST, CBT a CBB), 70 °C (CSB – 60) nebo 80 °C (CBT – 125, 160 a 170).

Oběžné kolo

Oběžné kolo je radiální, odlité ze slitiny Al.

Motor

Motor je asynchronní s kotvou nakrátko, kuličková ložiska s tukovou náplní na dobu životnosti. Motor mimo proud vzdušiny. Krytí IP55, třída izolace F (modely CSB, CST a CBT-40 krytí IP44, třída izolace B).

Svorkovnice

Svorkovnice je umístěna na motoru.

Regulace otáček

Informujte se na možnost a podmínky použití frekvenčních měničů VFVN.

Montáž

Montáž se provádí na montážní základnu. Všechny typy (vyjma CSB a CST 60) je možno po 45  natočit tak, aby bylo dosaženo požadovaného směru výtlačného hrdla. Zároveň je možno namontovat motor jak vpravo, tak i vlevo, aniž by bylo nutno měnit směr výtlačného hrdla.

Pokyny

Ventilátory jsou vhodné svojí konstrukcí pro velmi dlouhé vzduchovody v různých technologických a vzduchotechnických aplikacích. Nehodí se pro odsávání dřevního prachu a drtě, ani jiných hořlavých, nebo výbušných směsí.

Upozornění

Alternativně se dodávají motory s termopojistkou ve vinutí. V takovém případě je nutné použít schéma zapojení, které je v dokumentaci dodávané s ventilátorem. Termopojistka musí být vždy zapojena, jinak zaniká nárok na záruční opravu motoru.

Doplňkové parametry

Kategorie: Radiální ventilátory CSB/CST, CBB/CBT pro dlouhé vzduchovody
Hmotnost: 10.5 kg
Průměr potrubí (připojení) [mm]: 60
Kategorie průtoku vzduchu (0 Pa) [m3/h]: 251-500
Kategorie příkonu [W]: 101-500
Akustický tlak (hlučnost) (dB(A)): 69
Barva: šedá
? Krytí: IP 55
Maximální teplota (°C): 120
Napětí (V): 230/400
Otáčky (min-1): 2800
Proud (A): 1,09/0,63

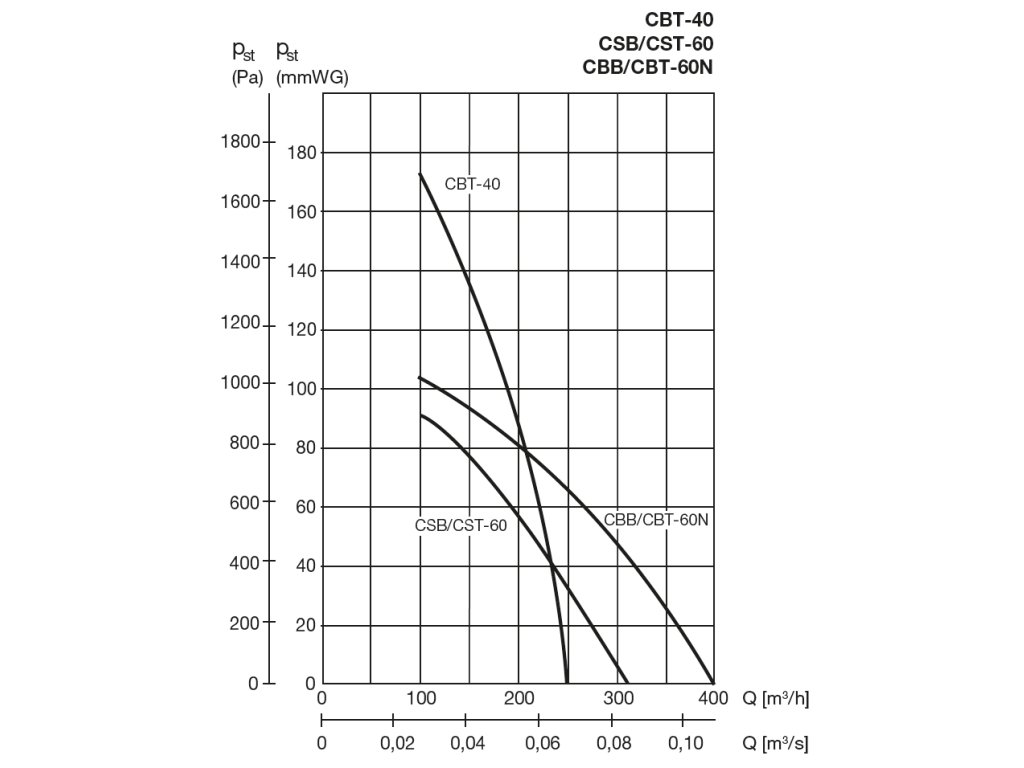

Průtok (0 Pa) (m3/h): 400
Příkon (kW): 0,18
Motor: AC
Hmotnost (kg): 10,5
Značka: Soler & Palau

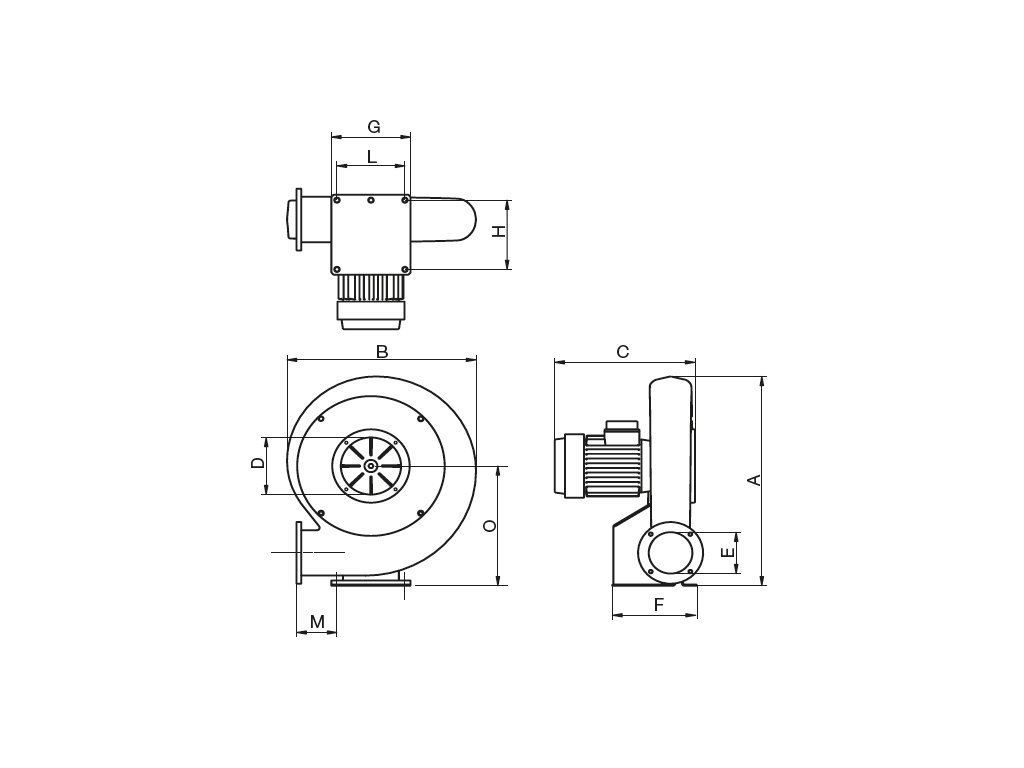

Rozměr L: 100
Rozměr M: 97
Rozměr Průměr E: 60
Rozměr O: 206
Rozměr F: 120
Rozměr N: 324
Rozměr Průměr D: 110
Rozměr C: 258
Rozměr A: 375
Rozměr B: 332
