CHEMINAIR 400 krbový ventilátor
Kód: V3424
Související produkty
Detailní popis produktu
Ventilátory jsou vhodné pro rozvod teplého vzduchu z krbové vložky do ostatních místností v bytě nebo rodinném domu.Skříň
Skříň je z pozinkovaného ocelového plechu a je opatřena tepelnou izolací. Oběžné kolo je od motoru odděleno izolovanou přepážkou. Na plášti ventilátoru je umístěn ovládací prvek termostatu. Tepelné čidlo je umístěno na výtlaku ventilátoru a má rozsah 0–90 °C.
Oběžné kolo
Oběžné kolo je radiální s dopředu zahnutými lopatkami, z pozinkovaného plechu. Oběžné kolo je staticky i dynamicky vyváženo.
Motor
Motor je jednofázový, 230 V / 50 Hz, s vestavěnou tepelnou ochranou a je určen pro trvalý provoz při teplotách do 180 °C.
El. připojení
Elektrické připojení vyvedeným kabelem pod omítkou nebo na omítce. Ukončení pevného přívodu v instalační svorkovnici, která je na skříni ventilátoru.
Regulace otáček
Ventilátor se automaticky spustí podle nastavené teploty na termostatu. Vypne se v případě, že teplota vzduchu proudícího z krbové vložky poklesne pod nastavenou hodnotu. Doporučená teplota je 40 °C. Kromě toho je možné plynule regulovat otáčky regulátorem REB, ale je nutné počítat s nárůstem teploty vzhledem k pomalejšímu proudění vzduchu.
Hluk
Hluk emitovaný ventilátorem je měřen na sání a na výtlaku ve 3 bodech výkonové křivky.
Montáž
Montáž ventilátoru v každé poloze osy motoru. Montuje se především v podstřešku a přibližně ve vzdálenosti 2 m vzhledem k ose sacího potrubí. Musí být umístěn na pevnou podložku, například 2 pevné desky, mezi něž je vložena zhruba 5 cm silná nehořlavá polotuhá izolace. CHEMINAIR nesmí být pokryt izolační vrstvou, aby se umožnila přirozená ventilace motoru.
Příslušenství

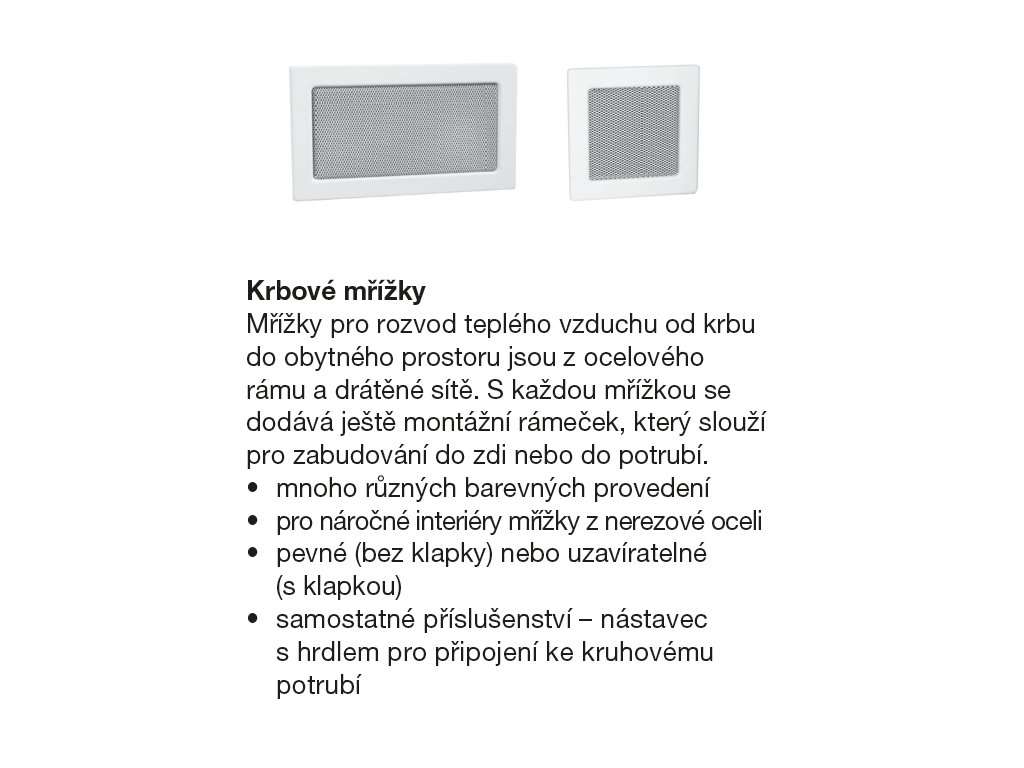

Široký výběr krbových mřížek
Pokyny
Ventilátory jsou vhodné pro rozvod teplého vzduchu z krbové vložky do ostatních místností v bytě nebo rodinném domu.
Upozornění
U všech komponentů je nutno dbát na předepsanou pracovní teplotu, aby nedošlo k jejich zničení, případně ohrožení stavebních konstrukcí. Použití konzultujte s projektantem nebo montážní firmou.
Doplňkové parametry
| Kategorie: | Krbové ventilátory CHEMINAIR |
|---|---|
| Hmotnost: | 6 kg |
| Průměr potrubí (připojení) [mm]: | 125 |
| Kategorie průtoku vzduchu (0 Pa) [m3/h]: | 0-500 |
| Kategorie příkonu [W]: | 51-100 |
| Napětí: | 230 V |
| Maximální proud [A]: | 0,29 |
| Maximální teplota (°C): | 180 |
| Otáčky (min-1): | 1100 |
| Průtok (0 Pa) (m3/hod): | 400 |
| Výkon (W): | 65 |
| Motor: | AC |
| Hmotnost (kg): | 6 |
| Značka: | Soler & Palau |

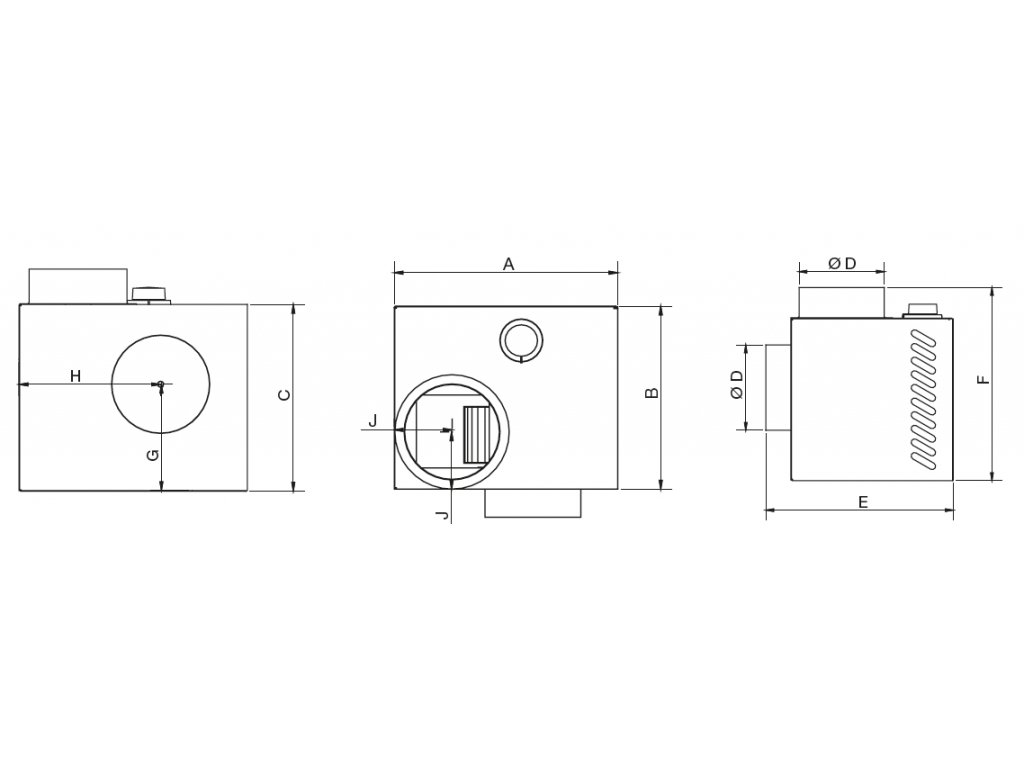

| Rozměr C: | 238 |
| Rozměr Průměr D: | 125 |
| Rozměr A: | 292 |
| Rozměr G: | 136 |
| Rozměr E: | 275 |
| Rozměr H: | 180 |
| Rozměr B: | 238 |
| Rozměr J: | 75 |
| Rozměr F: | 283 |
