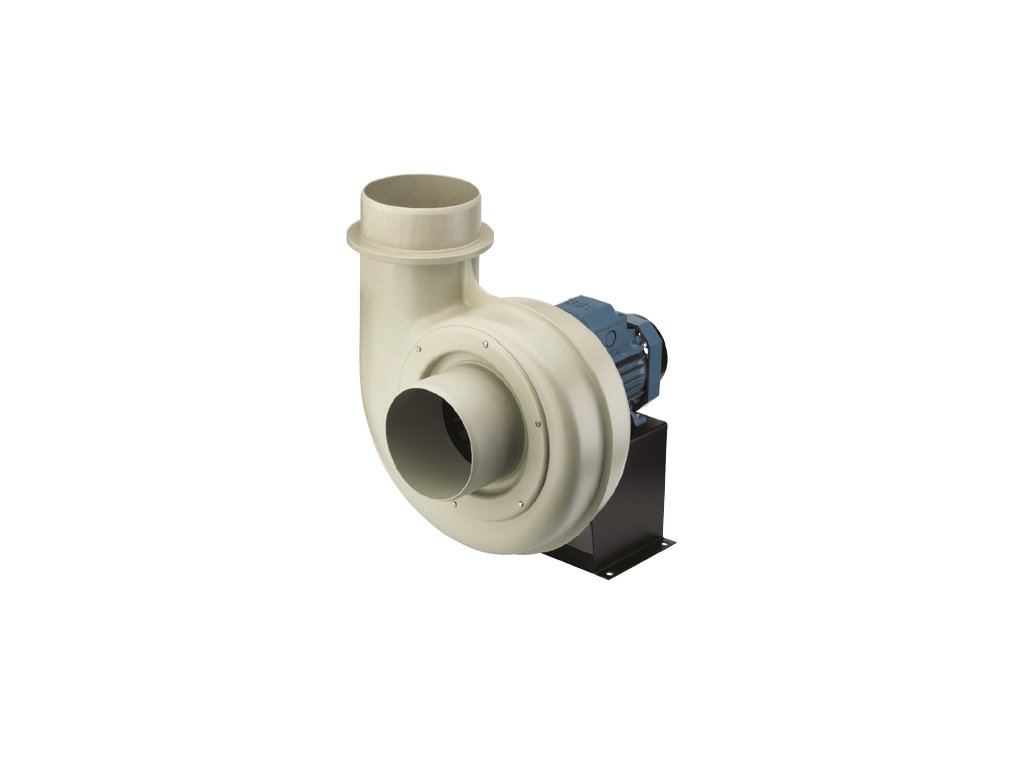

CMPT/2-200 kyselinovzdorný ventilátor

Kód: V12176
52 970 Kč 43 777 Kč bez DPH
Na dotaz
Možnosti doručení
Ventilátory jsou vhodné svojí konstrukcí pro dlouhé vzduchovody v různých technologických a vzduchotechnických aplikacích, v chemickém průmyslu, petrochemii a laboratořích. Nehodí se pro odsávání dřevního prachu a drtě, ani jiných hořlavých nebo výbušných směsí.

Detailní informace

Detailní popis produktu

Ventilátory jsou vhodné svojí konstrukcí pro dlouhé vzduchovody v různých technologických a vzduchotechnických aplikacích, v chemickém průmyslu, petrochemii a laboratořích. Nehodí se pro odsávání dřevního prachu a drtě, ani jiných hořlavých nebo výbušných směsí.

Skříň

Spirální skříň radiálního ventilátoru je vyrobena z polypropylenu, max. teplota dopravované vzdušiny 60 °C. Ventilátor je dodávan s orientací skříně LG 0 a při montáži lze úhel osy výtlačného hrdla změnit. PVC provedení na zvláštní objednávku.

Oběžné kolo

Oběžné kolo je radiální s dopředu zahnutými lopatkami, vyrobené z polypropylenu.

Motor

Motor asynchronní s kotvou nakrátko, třída izolace F, kuličková ložiska s tukovou náplní na dobu životnosti. Motor mimo proud vzdušiny. Krytí IP55.

Svorkovnice

Svorkovnice je umístěna na motoru.

Montáž

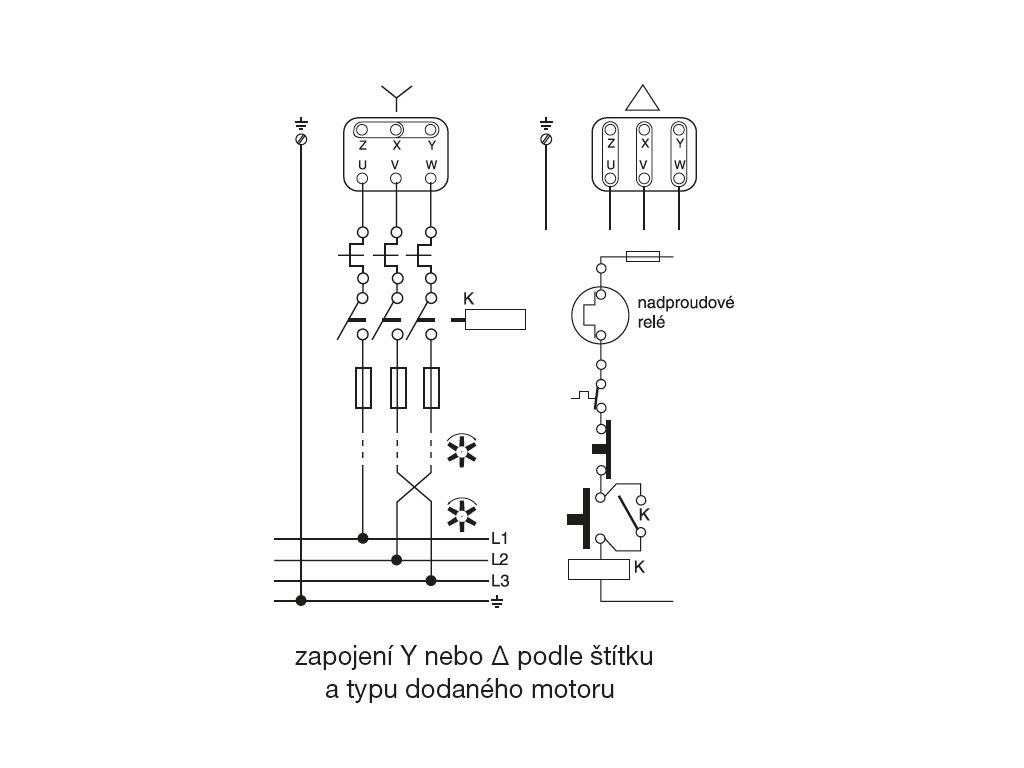

Montáž se provádí na montážní základnu, která je součástí ventilátoru. Ventilátor se spouští po připojení na potrubní síť, pro kterou je určen, případně s uzavřeným sáním či výtlakem tak, aby nedošlo k přetížení ventilátoru. Po spuštění je třeba zkontrolovat správný směr otáčení oběžného kola a je nutno změřit proud, který nesmí překročit jmenovitý proud ventilátoru. Pokud jsou hodnoty proudu vyšší, je nutno zkontrolovat zaregulování potrubní sítě. Do přívodu ventilátoru je nutno zařadit nadproudové relé nebo jinou vhodnou motorovou ochranu. Při přetížení motoru tepelná ochrana rozepne ovládací obvod stykače a odpojí motor ventilátoru. Pokud dochází k působení této tepelné ochrany motoru, signalizuje to většinou abnormální pracovní režim. V takovém případě je nutno provést kontrolu zaregulování potrubní sítě a kontrolu elektrických parametrů motoru a elektroinstalace. Pokud jsou ventilátory provozovány bez této ochrany, zaniká nárok na reklamaci poškozeného motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.

Příslušenství

Příslušenství vhodné ke kyselinovzdorným ventilátorům naleznete zde.

Pokyny

Ventilátory jsou vhodné svojí konstrukcí pro dlouhé vzduchovody v různých technologických a vzduchotechnických aplikacích, v chemickém průmyslu, petrochemii a laboratořích. Nehodí se pro odsávání dřevního prachu a drtě, ani jiných hořlavých nebo výbušných směsí.

Upozornění

Při projektování je nutno stanovit přesně chemické složení dopravovaných látek, v případě nejistoty je nutno vhodnost ventilátoru konzultovat s výrobcem. Pro návrh ventilátoru platí stejná pravidla jako pro všechny radiální ventilátory s lopatkami zahnutými dopředu.

Doplňkové parametry

Kategorie: Ventilátory CMPT
Hmotnost: 17.6 kg
Průměr potrubí (připojení) [mm]: 200
Kategorie průtoku vzduchu (0 Pa) [m3/h]: 2001-5000
Kategorie příkonu [W]: 1001-2000
Akustický tlak (hlučnost) (dB(A)): 81
Barva: bílá, černá
? Krytí: IP 55
Napětí (V): 230/400
Otáčky (min-1): 2870
Proud (A): 6,1/3,5

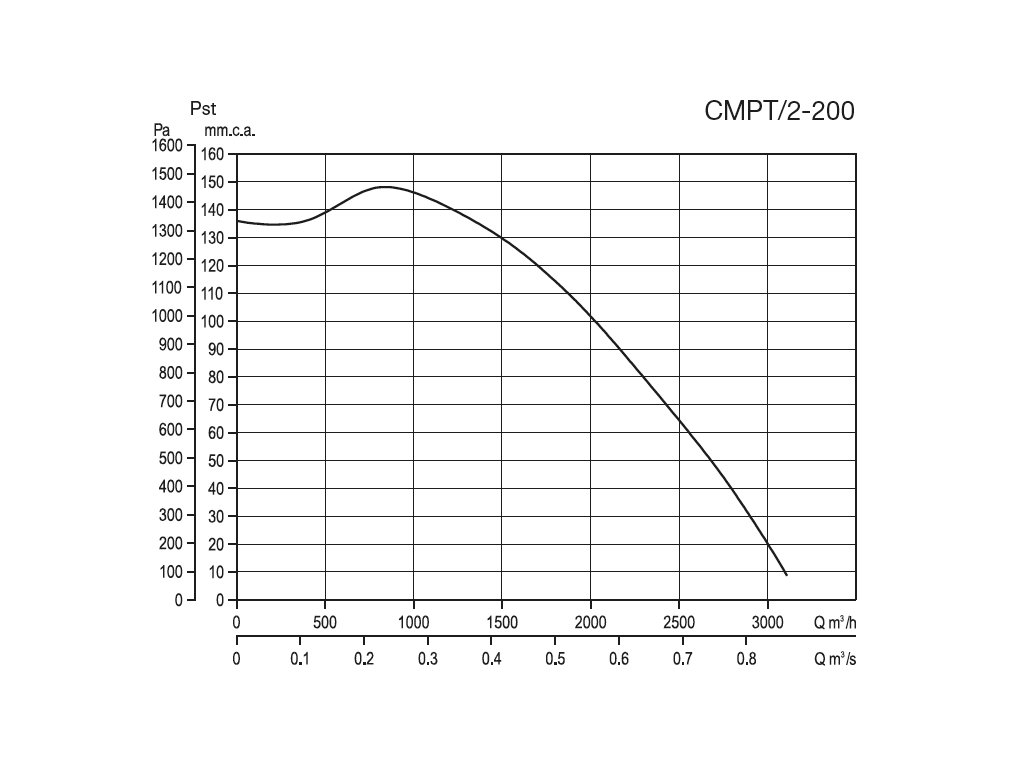

Průtok (0 Pa) (m3/h): 3100
Příkon (kW): 1,5
Regulátor: VFVN 020-3L-5
Motor: AC
Hmotnost (kg): 17,6
Značka: Soler & Palau

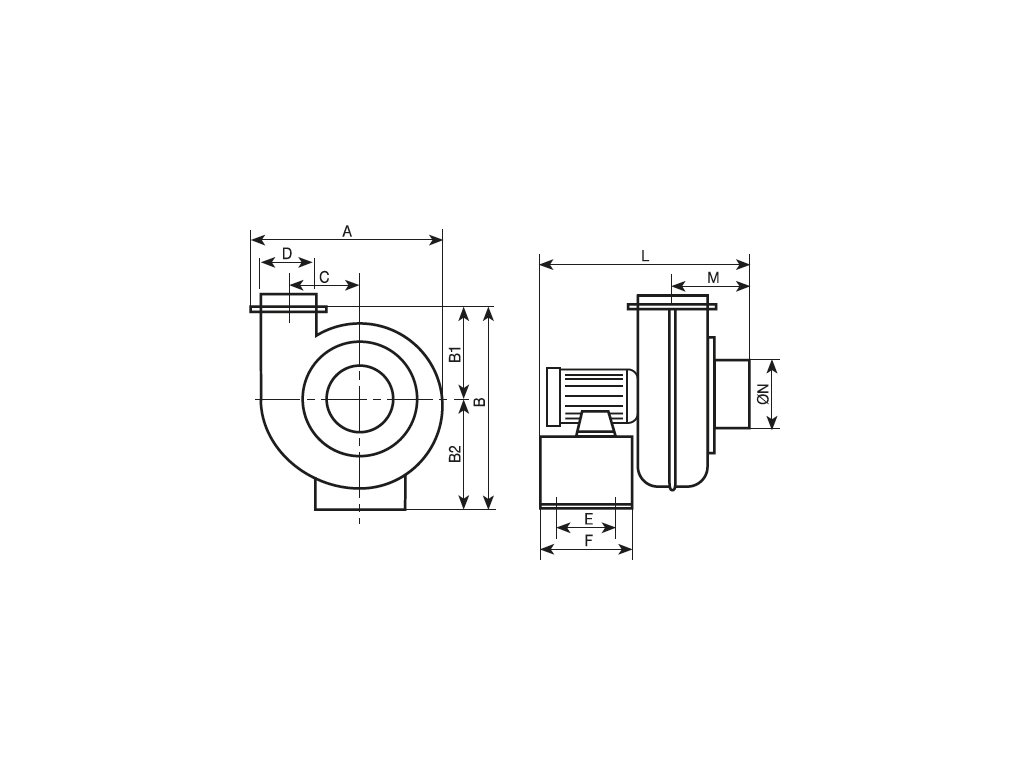

Rozměr B2: 360
Rozměr C: 240
Rozměr Průměr D: 200
Rozměr A: 590
Rozměr B: 700
Rozměr E: 160
Rozměr L: 480
Rozměr M: 182
Rozměr N: 200
Rozměr F: 295
