EBB 170 N S radiální ventilátor s filtrem
Kód: V12731
Související produkty
Detailní popis produktu
Tříotáčkové ventilátory jsou vhodné pro relativně dlouhé vzduchovody s větší tlakovou ztrátou nebo k odvětrání přímo přes stěnu. Ventilátory lze použít pro větrání v bytové výstavbě, ve spojení s hygrostatem HIG 2 nebo s hygrostatem kombinovaným s termostatem pro odvětrání vlhkých prostor.Skříň
Skříň je z nárazuvzdorného plastu, barva je bílá. Skříň je určená k montáži na stěnu nebo strop. Ve výtlaku ventilátoru je zpětná klapka. Čelní panel obsahuje nerezovou filtrační mřížku. Po sejmutí čelního panelu dojde automaticky k odpojení napájení.

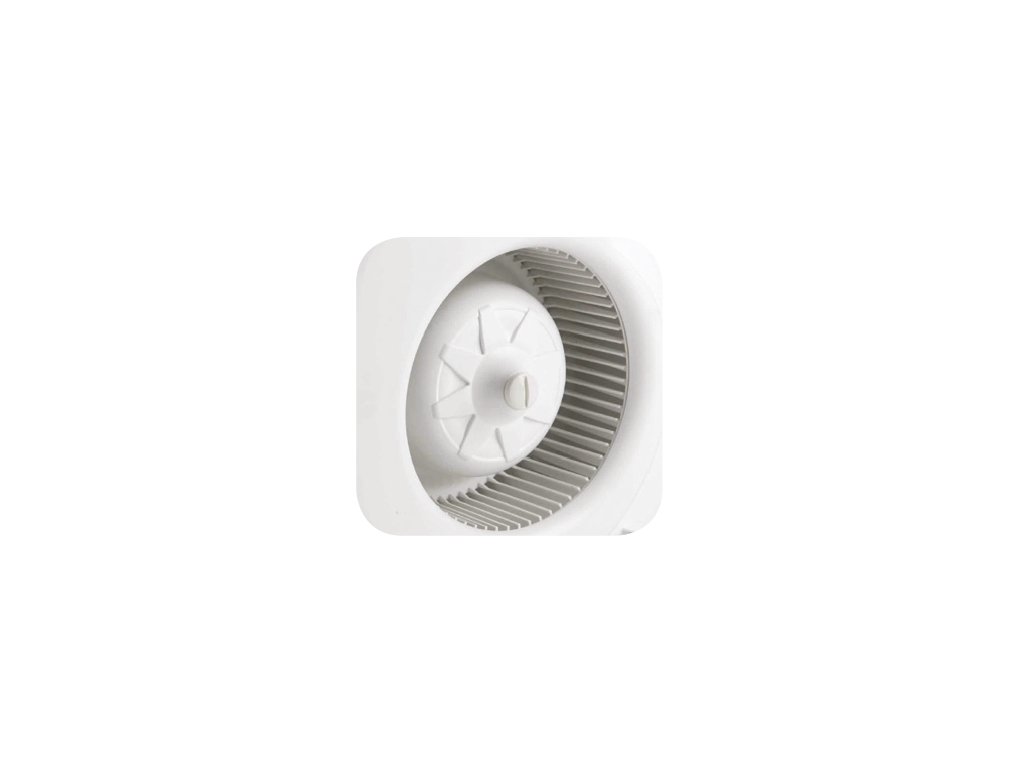

Oběžné kolo
Oběžné kolo je radiální s dopředu zahnutými lopatkami. Oběžné kolo je staticky a dynamicky vyvážené.
Motor
Motor je tříotáčkový asynchronní s rozběhovým kondenzátorem. Motor má tepelnou ochranu proti přehřátí. Max. provozní teplota okolí je 40 °C. Provedení s dvojitou izolací, krytí IP44.
Svorkovnice
Svorkovnice je přístupná po sejmutí čelní mřížky a víka svorkovnice, připojení pod omítkou nebo kabelem na omítce. Svorkovnice obsahuje odlehčovací sponu proti vytržení kabelu.
Regulace otáček

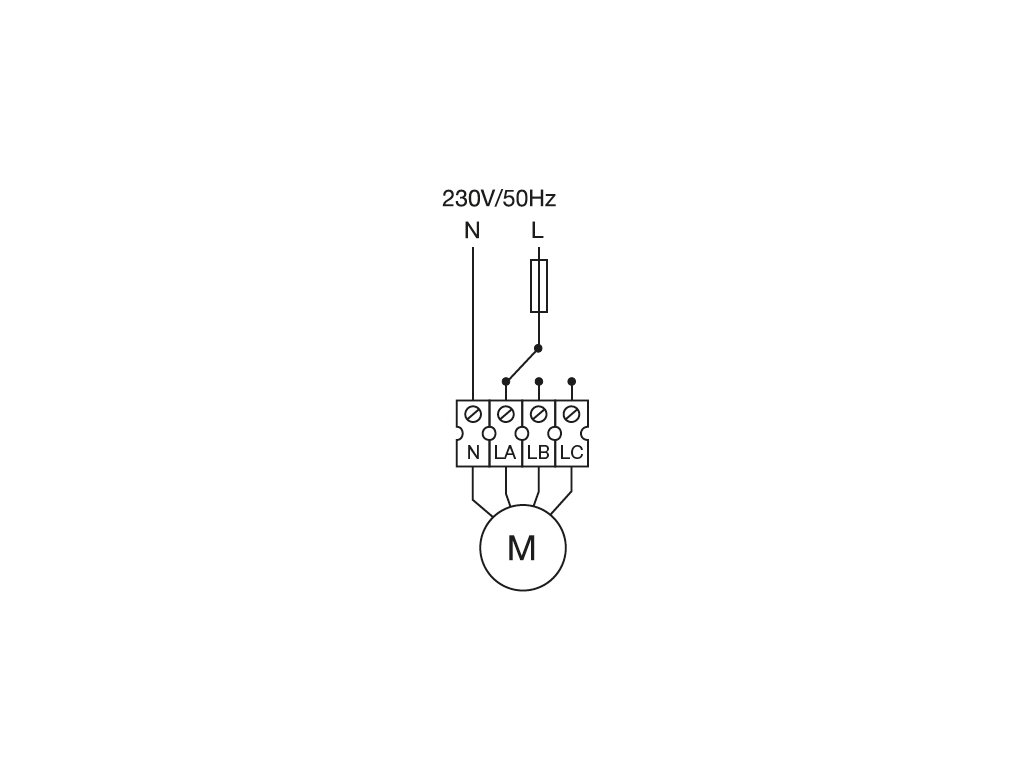

Regulace otáček u typu S pomocí plynulého regulátoru REB nebo přepínače otáček INTER 4P, případně COM 3. U typu T přepíná rychlosti automaticky zabudovaný časový spínač. Viz zapojení na další straně.
Hluk
Hluk emitovaný ventilátorem je měřen ve vzdálenosti 1,5 m v ose ventilátoru na straně sání.
Varianty
• S - základní tříotáčkové provedení
• T - doběh 2–20 minut, ventilátor dobíhá na nižší otáčky
• HT - doběh 2–20 minut, ventilátor dobíhá na nižší otáčky, vestavěný hygrostat
• T - doběh 2–20 minut, ventilátor dobíhá na nižší otáčky
• HT - doběh 2–20 minut, ventilátor dobíhá na nižší otáčky, vestavěný hygrostat

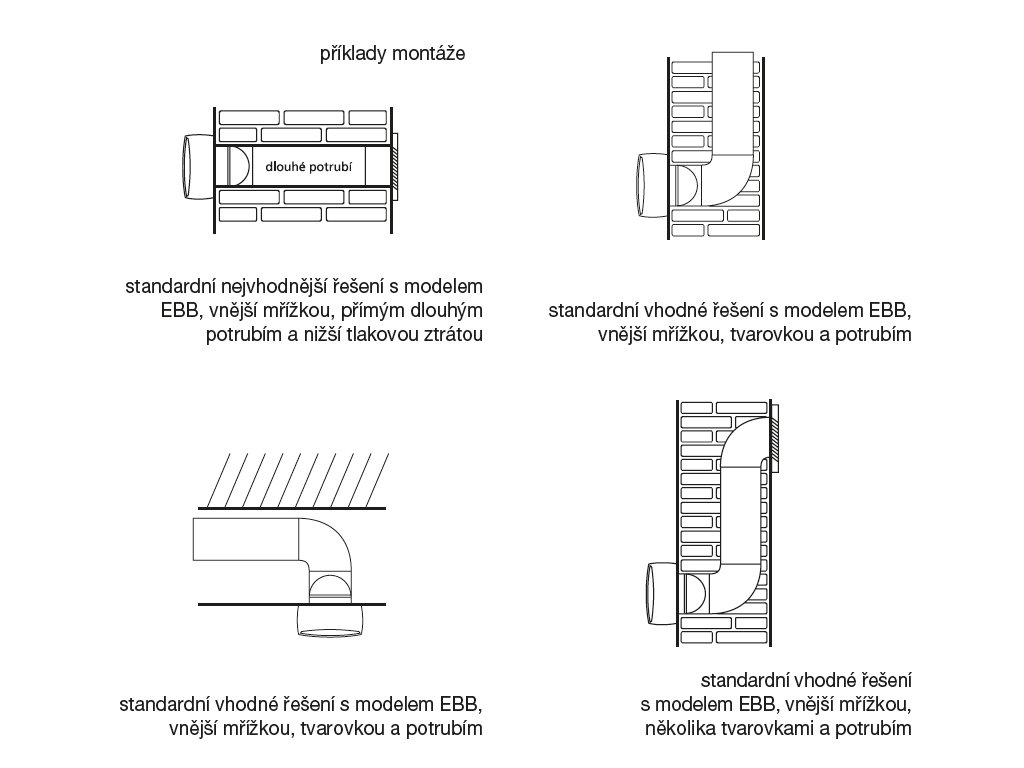

Montáž
Montáž se provádí na stěnu pomocí papírové montážní šablony, která je součástí dodávky. V dodávce jsou i hmoždinky a šrouby. Po sejmutí čelní mřížky dojde automaticky k vypnutí ventilátoru vestavěným bezpečnostním spínačem. Při montáži doporučujeme pružné podložky pod montážní body ventilátoru pro snížení přenosu hluku stavební konstrukcí.
Pokyny
Tříotáčkové ventilátory jsou vhodné pro relativně dlouhé vzduchovody s větší tlakovou ztrátou nebo k odvětrání přímo přes stěnu. Ventilátory lze použít pro větrání v bytové výstavbě, ve spojení s hygrostatem HIG 2 nebo s hygrostatem kombinovaným s termostatem pro odvětrání vlhkých prostor.
§
Doplňkové parametry
| Kategorie: | Radiální ventilátory EBB a EBB Design |
|---|---|
| Hmotnost: | 3 kg |
| EAN: | 8413893202444 |
| ? ⚪️🔵 Průměr potrubí (mm): | 100 |
| 📂💨 Kategorie průtoku vzduchu (0 Pa) (m³/h): | 101-250 |
| 📂⚡ Kategorie příkonu (W): | 0-50 |
| 📂↕️ Kategorie délky příruby (mm): | 10-20, 20-30 |
| ? ⚡ Napětí: | 230 V |
| 🌡️ Teplota (°C): | 40 |
| 🎨 Barva: | bílá |
| ? 💧🔒 Krytí: | IP 44 |
| ⚙️ Kuličková ložiska: | Ano |
| 🌡️ Maximální teplota [°C]: | 40 |
| Otáčky (min-1): | 1120/910/850 |
| Počet rychlostí: | 3 |
| Průtok (0 Pa) (m3/h): | 230/160/90 |
| Regulátor: | REB 1, INTER 4P, COM 3 |
| Výkon (W): | 48/38/31 |
| 🌀⏹️ Typ konstrukce: | Radiální |
| 🔄 Zpětná klapka: | Ano |
| 🔧 Motor: | AC |
| 📌 Umístění: | Na stěnu |
| Hmotnost (kg): | 3 |
| Značka: | Soler & Palau |
| 🏠🏢 Použití: | 🍳 Kuchyň (domácnost) |
| Délka příruby ventilátoru [mm]: | 20 |
