EBB 250 N T radiální ventilátor s filtrem
Kód: V12743Související produkty
Detailní popis produktu
Tříotáčkové ventilátory jsou vhodné pro relativně dlouhé vzduchovody s větší tlakovou ztrátou nebo k odvětrání přímo přes stěnu. Ventilátory lze použít pro větrání v bytové výstavbě, ve spojení s hygrostatem HIG 2 nebo s hygrostatem kombinovaným s termostatem pro odvětrání vlhkých prostor.Skříň
Skříň je z nárazuvzdorného plastu, barva je bílá. Skříň je určená k montáži na stěnu nebo strop. Ve výtlaku ventilátoru je zpětná klapka. Čelní panel obsahuje nerezovou filtrační mřížku. Po sejmutí čelního panelu dojde automaticky k odpojení napájení.
Oběžné kolo
Oběžné kolo je radiální s dopředu zahnutými lopatkami. Oběžné kolo je staticky a dynamicky vyvážené.
Motor
Motor je tříotáčkový asynchronní s rozběhovým kondenzátorem. Motor má tepelnou ochranu proti přehřátí. Max. provozní teplota okolí je 40 °C. Provedení s dvojitou izolací, krytí IP44.
Svorkovnice
Svorkovnice je přístupná po sejmutí čelní mřížky a víka svorkovnice, připojení pod omítkou nebo kabelem na omítce. Svorkovnice obsahuje odlehčovací sponu proti vytržení kabelu.
Regulace otáček

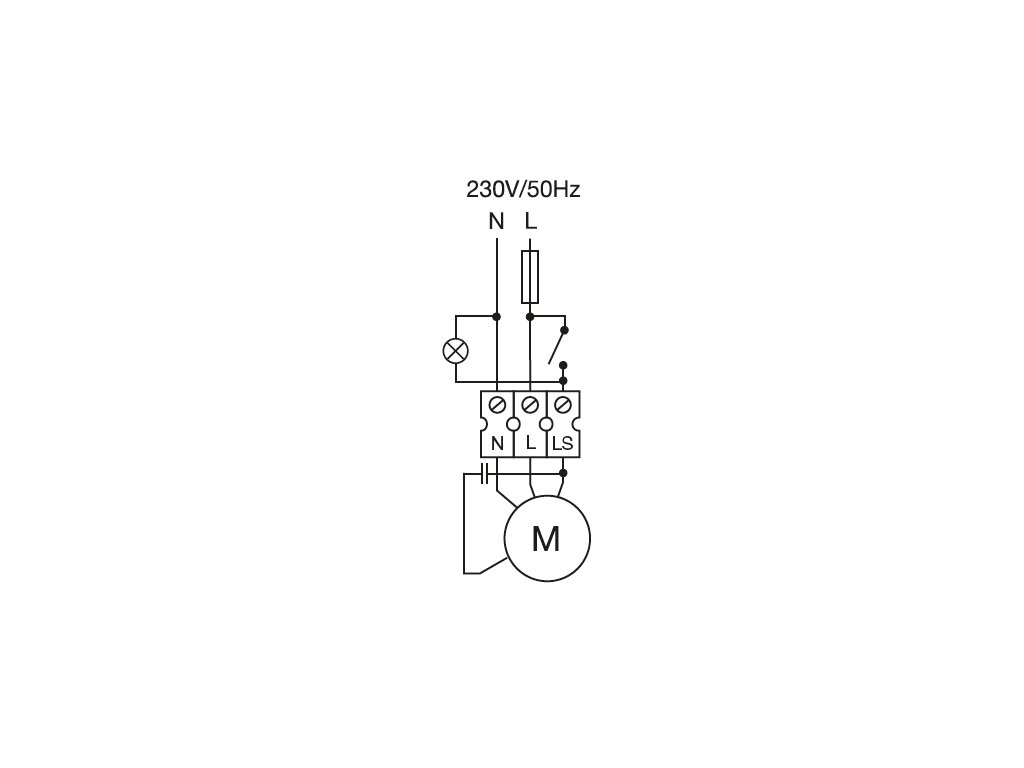

Regulace otáček u typu S pomocí plynulého regulátoru REB nebo přepínače otáček INTER 4P, případně COM 3. U typu T přepíná rychlosti automaticky zabudovaný časový spínač. Viz zapojení na další straně.
Hluk
Hluk emitovaný ventilátorem je měřen ve vzdálenosti 1,5 m v ose ventilátoru na straně sání.
Varianty
• S - základní tříotáčkové provedení
• T - doběh 2–20 minut, ventilátor dobíhá na nižší otáčky
• HT - doběh 2–20 minut, ventilátor dobíhá na nižší otáčky, vestavěný hygrostat
• T - doběh 2–20 minut, ventilátor dobíhá na nižší otáčky
• HT - doběh 2–20 minut, ventilátor dobíhá na nižší otáčky, vestavěný hygrostat
Montáž
Montáž se provádí na stěnu pomocí papírové montážní šablony, která je součástí dodávky. V dodávce jsou i hmoždinky a šrouby. Po sejmutí čelní mřížky dojde automaticky k vypnutí ventilátoru vestavěným bezpečnostním spínačem. Při montáži doporučujeme pružné podložky pod montážní body ventilátoru pro snížení přenosu hluku stavební konstrukcí.
Pokyny
Tříotáčkové ventilátory jsou vhodné pro relativně dlouhé vzduchovody s větší tlakovou ztrátou nebo k odvětrání přímo přes stěnu. Ventilátory lze použít pro větrání v bytové výstavbě, ve spojení s hygrostatem HIG 2 nebo s hygrostatem kombinovaným s termostatem pro odvětrání vlhkých prostor.
Doplňkové parametry
Kategorie: | Radiální ventilátory EBB a EBB Design |
---|---|
Hmotnost: | 3 kg |
Průměr potrubí (připojení) [mm]: | 100 |
Kategorie průtoku vzduchu (0 Pa) [m3/h]: | 251-500 |
Kategorie příkonu [W]: | 51-100 |
Napětí: | 230 V |
Délka příruby ventilátoru [mm]: | 28,5 |
Akustický tlak (hlučnost) (dB(A)): | 46/38/37 |
Barva: | bílá |
? Krytí: | IP 44 |
Kuličková ložiska: | Ano |
Maximální teplota (°C): | 40 |
Otáčky (min-1): | 1240/990/930 |
Počet rychlostí: | 2 |
Průtok (0 Pa) (m3/h): | 280/210/140 |
Regulátor: | REB 1, INTER 4P, COM 3 |
Výkon (W): | 53/41/31 |
Časový doběh: | Ano |
Typ konstrukce: | Radiální |
Zpětná klapka: | Pevná |
Hygrostat: | Ne |
Motor: | AC |
Umístění: | Na stěnu |
Hmotnost (kg): | 3 |
Značka: | Soler & Palau |
