HCTT/4-500 A střešní přívodní ventilátor

Kód: V12913
37 714 Kč 31 169 Kč bez DPH
Na dotaz
Možnosti doručení
Ventilátory jsou vhodné svojí konstrukcí pro větrání průmyslových hal, provozoven, bazénů a skladů.

Detailní informace

Detailní popis produktu

Ventilátory jsou vhodné svojí konstrukcí pro větrání průmyslových hal, provozoven, bazénů a skladů.

Skříň

Skříň je konstruována pro horizontální výfuk vzdušiny. Podstavec ventilátoru je z ocelového pozinkovaného plechu, galvanicky pokovené jsou i držáky, mřížka a šrouby. Stříška ventilátoru je z Al plechu. Motor ventilátoru je uložen v proudu vzdušiny.

Oběžné kolo

Oběžné kolo ventilátoru je axiální. U velikostí 315 až 400 je vyrobeno z termoplastu vyztuženého skelným vláknem, u velikosti 450 až 1000 je náboj ze slitiny Al a lopatky plastové. Oběžné kolo je staticky a dynamicky vyváženo.

Motor

Motor je asynchronní s odporovou kotvou nakrátko, stator s chladícími žebry, povrchová úprava černým epoxidovým lakem. Motory jsou sériově vybaveny termopojistkou (mimo velikosti 800 až 1000). Vinutí je v tropikalizační úpravě s izolací třídy F a trvalou pracovní teplotou -40 až +70 °C, krytí IP65 (velikost 800 až 1000 má pracovní teplotu -20 až +40°C a krytí IP55). Ložiska mají tukovou náplň na dobu životnosti.

Směr otáčení

Směr otáčení je pro přívod nebo odvod ve smyslu šipky na skříni ventilátoru. Při opačném směru je nutno změnit pořadí fází.

Svorkovnice

Svorkovnice je standardně z černého plastu, u jednofázových ventilátorů obsahuje také rozběhový kondenzátor. Krytí je IP65. Svorkovnice je umístěna na skříni ventilátoru.

Regulace otáček

Regulace otáček se provádí změnou napětí nebo frekvence (regulátor viz tabulka). Motory označené 400 V je možno přepínat pro snížení otáček přepínačem SD 2. (Alternativně dodávané motory 230/400 V nelze tímto způsobem regulovat a lze je provozovat pouze ve spojení Y).

Hluk

Hluk emitovaný ventilátorem je uveden v tabulkách jako hodnoty akustického tlaku ve vzdálenosti 1,5 m na straně sání a výtlaku. Pro získání hodnot akustického výkonu v oktávových pásmech je nutno k hodnotě akustického tlaku přičíst korekční faktor v dole uvedených tabulkách.

Montáž

Ventilátor se montuje zásadně horizontálně pomocí příslušenství (s osou motoru svisle).

Pokyny

Ventilátory jsou vhodné svojí konstrukcí pro větrání průmyslových hal, provozoven, bazénů a skladů.

Doplňkové parametry

Kategorie: Ventilátory HCTB/HCTT
Hmotnost: 25.4 kg
Kategorie průtoku vzduchu (0 Pa) [m3/h]: 5001-10000
Kategorie příkonu [W]: 501-1000
Akustický tlak - sání (dB(A)): 72
Akustický tlak - výtlak (dB(A)): 76
? Krytí: IP 65
Maximální teplota (°C): 70
Napětí (V): 400
Otáčky (min-1): 1380
Proud (A): 1,6
Průtok (0 Pa) (m3/h): 8440/7000
Příkon (W): 660
Regulátor: RDV 2,5, VFTM TRI-0,55
Velikost příslušenství: 710
Motor: AC
Hmotnost (kg): 25,4
Značka: Soler & Palau

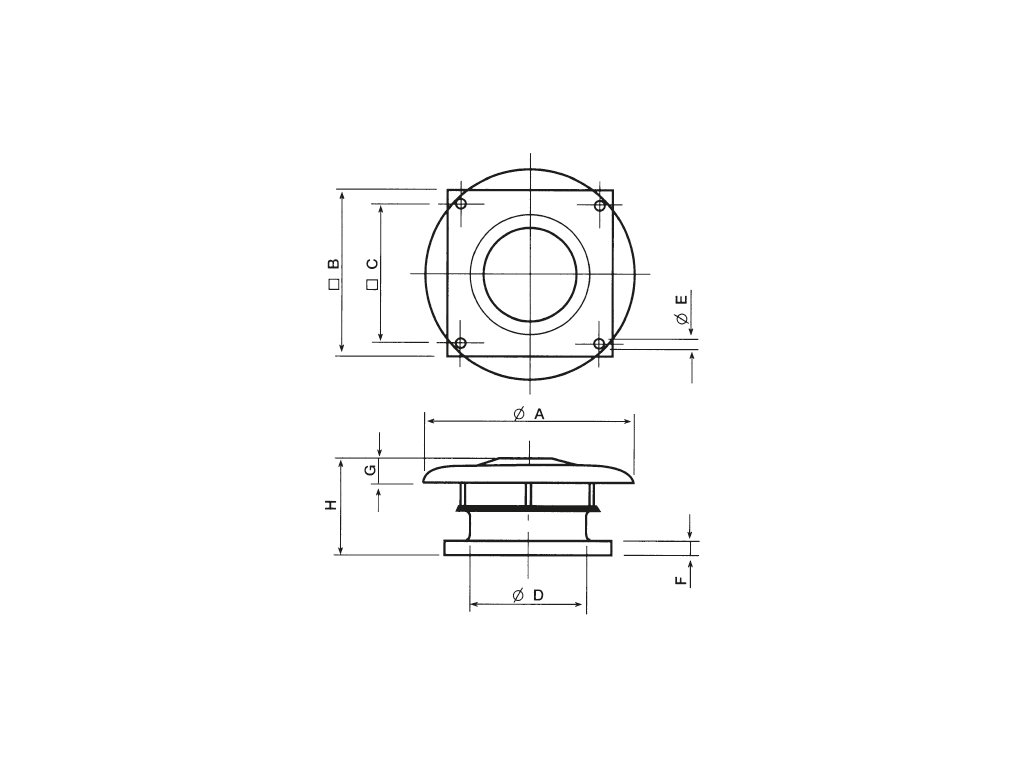

Rozměr B: 710
Rozměr G: 110
Rozměr H: 410
Rozměr Průměr D: 500
Rozměr C: 590
Rozměr F: 40
Rozměr Průměr E: 14
Rozměr Průměr A: 895
