HXBR/6-450 axiální ventilátor

Neohodnoceno

Skříň je z ocelového galvanizovaného plechu opatřeného černým lakem, montážní konzoly a šrouby jsou galvanicky pokoveny. Oběžné kolo je z ocelového plechu do Průměr 355, vyšší průměry mají lopatky z Al slitiny, tvar „SICKLE“ je speciálně optimalizovaný z hlediska maximálního průtoku a tlaku při minimální hlučnosti. Oběžné kolo je nalisované přímo na motoru. Motor je asynchronní s kotvou nakrátko, vnějším rotorem a rozběhovým kondenzátorem. Izolace třídy F, krytí IP54. Kuličková ložiska s tukovou náplní na dobu životnosti. Motor je dynamicky vyvážen dle ISO 1940. Směr otáčení není možno měnit. U nástěnného provedení je standardně průtok vzdušiny od motoru k oběžnému kolu, u potrubního opačně. Za příplatek lze objednat ventilátor s opačným průtokem (pro trhy mimo platnost ErP). Svorkovnice je standardně z černého plastu. U jednofázového provedení obsahuje také rozběhový kondenzátor. Svorkovnice je umístěna na motoru (nástěnné provedení) nebo na skříni (potrubní provedení). Regulace otáček je možná pouze u typů, u kterých je v tabulce parametrů uveden regulátor. Hluk emitovaný ventilátorem je uveden v tabulkách, měření je prováděno ve vzdálenosti rovné trojnásobku průměru oběžného kola (minimálně však 1,5 m) na straně sání. Montáž je možná v každé poloze osy motoru. V případě horizontální montáže je nutno v rotoru otevřít otvory pro odtok kondenzátu. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
Dostupnost Skladem
Běžná cena 17 172 Kč
Ušetříte 4 313 Kč (–25 %)
Cena 10 627,27 Kč bez DPH
12 859 Kč
Kód produktu V2211
Značka Soler & Palau
Kategorie Ventilátory HXBR/HXTR

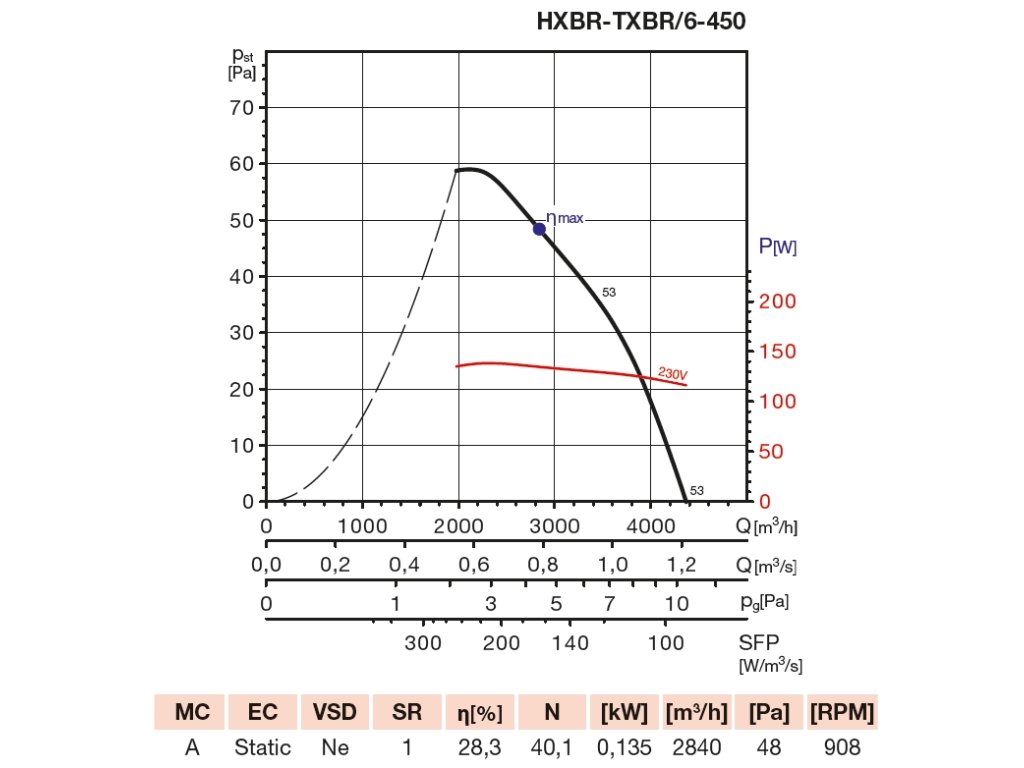

Parametry

Průměr potrubí (připojení) (mm)450
Otáčky (min-1)935
Průtok (0 Pa) (m3/h)4370
Výkon (W)138
Napětí (V)230
Proud (A)0,6
Maximální teplota (°C)70
Akustický tlak (dB(A))53
Hmotnost (kg)11,5
RegulátorREB 1; REV 1,5
KrytíIP54

Skříň

Skříň je z ocelového galvanizovaného plechu opatřeného černým lakem, montážní konzoly a šrouby jsou galvanicky pokoveny.

Oběžné kolo

Oběžné kolo je z ocelového plechu do Průměr 355, vyšší průměry mají lopatky z Al slitiny, tvar „SICKLE“ je speciálně optimalizovaný z hlediska maximálního průtoku a tlaku při minimální hlučnosti. Oběžné kolo je nalisované přímo na motoru.

Motor

Motor je asynchronní s kotvou nakrátko, vnějším rotorem a rozběhovým kondenzátorem. Izolace třídy F, krytí IP54. Kuličková ložiska s tukovou náplní na dobu životnosti. Motor je dynamicky vyvážen dle ISO 1940.

Směr otáčení

Směr otáčení není možno měnit. U nástěnného provedení je standardně průtok vzdušiny od motoru k oběžnému kolu, u potrubního opačně. Za příplatek lze objednat ventilátor s opačným průtokem (pro trhy mimo platnost ErP).

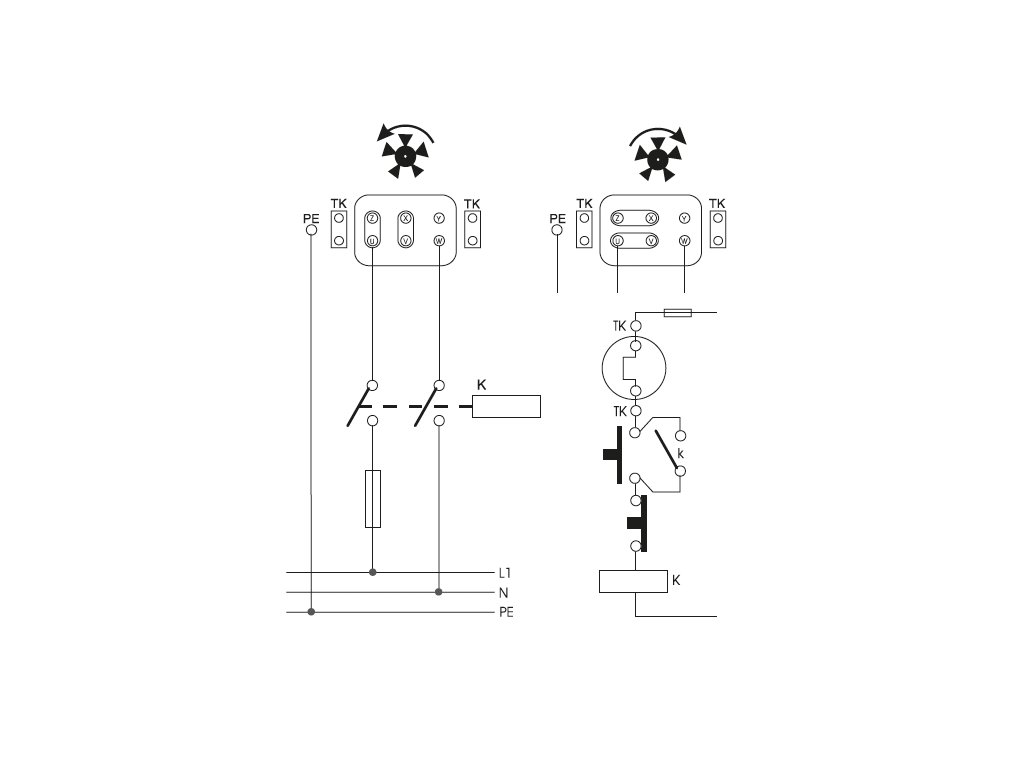

Svorkovnice

Svorkovnice je standardně z černého plastu. U jednofázového provedení obsahuje také rozběhový kondenzátor. Svorkovnice je umístěna na motoru (nástěnné provedení) nebo na skříni (potrubní provedení).

Regulace otáček

Regulace otáček je možná pouze u typů, u kterých je v tabulce parametrů uveden regulátor.

Hluk

Hluk emitovaný ventilátorem je uveden v tabulkách, měření je prováděno ve vzdálenosti rovné trojnásobku průměru oběžného kola (minimálně však 1,5 m) na straně sání.

Montáž

Montáž je možná v každé poloze osy motoru. V případě horizontální montáže je nutno v rotoru otevřít otvory pro odtok kondenzátu. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
Akustický tlak (dB(A)) 53
Hmotnost (kg) 11,5
Krytí IP54
Maximální teplota (°C) 70
Napětí (V) 230
Otáčky (min-1) 935
Proud (A) 0,6
Průměr potrubí (připojení) (mm) 450
Průtok (0 Pa) (m3/h) 4370
Regulátor REV 1,5, REB 1
Výkon (W) 138
