HXTR/4-450 průmyslový nástěnný axiální ventilátor (třífázový)

Neohodnoceno

  • 1 z 8

Skříň je z ocelového galvanizovaného plechu opatřeného černým lakem, montážní konzoly a šrouby jsou galvanicky pokoveny. Oběžné kolo je z ocelového plechu do Průměr 355, vyšší průměry mají lopatky z Al slitiny, tvar „SICKLE“ je speciálně optimalizovaný z hlediska maximálního průtoku a tlaku při minimální hlučnosti. Oběžné kolo je nalisované přímo na motoru. Motor je asynchronní s kotvou nakrátko, vnějším rotorem a rozběhovým kondenzátorem. Izolace třídy F, krytí IP54. Kuličková ložiska s tukovou náplní na dobu životnosti. Motor je dynamicky vyvážen dle ISO 1940. Směr otáčení není možno měnit. U nástěnného provedení je standardně průtok vzdušiny od motoru k oběžnému kolu, u potrubního opačně. Za příplatek lze objednat ventilátor s opačným průtokem (pro trhy mimo platnost ErP). Svorkovnice je standardně z černého plastu. U jednofázového provedení obsahuje také rozběhový kondenzátor. Svorkovnice je umístěna na motoru (nástěnné provedení) nebo na skříni (potrubní provedení). Regulace otáček je možná pouze u typů, u kterých je v tabulce parametrů uveden regulátor. Hluk emitovaný ventilátorem je uveden v tabulkách, měření je prováděno ve vzdálenosti rovné trojnásobku průměru oběžného kola (minimálně však 1,5 m) na straně sání. Montáž je možná v každé poloze osy motoru. V případě horizontální montáže je nutno v rotoru otevřít otvory pro odtok kondenzátu. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
Dostupnost Skladem
Běžná cena 17 203 Kč
Ušetříte 3 441 Kč (–20 %)
Cena 11 373,55 Kč bez DPH
13 762 Kč
Kód produktu V2212
Značka Soler & Palau
Kategorie Průmyslové nástěnné axiální ventilátory HXBR/HXTR

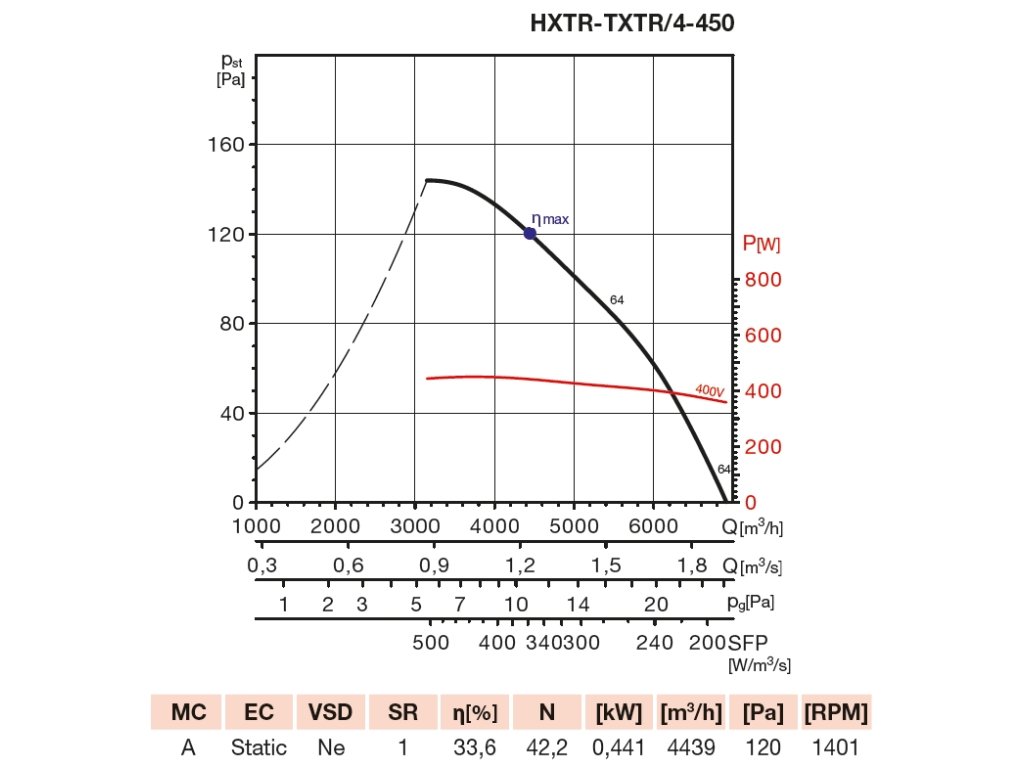

Parametry

Průměr potrubí (připojení) (mm)450
Otáčky (min-1)1420
Průtok (0 Pa) (m3/h)6910
Výkon (W)450
Napětí (V)400
Proud (A)0,9
Maximální teplota (°C)60
Akustický tlak (dB(A))64
Hmotnost (kg)11,5
RegulátorVFVN 020-3L-2
KrytíIP54

Skříň

Skříň je z ocelového galvanizovaného plechu opatřeného černým lakem, montážní konzoly a šrouby jsou galvanicky pokoveny.

Oběžné kolo

Oběžné kolo je z ocelového plechu do Průměr 355, vyšší průměry mají lopatky z Al slitiny, tvar „SICKLE“ je speciálně optimalizovaný z hlediska maximálního průtoku a tlaku při minimální hlučnosti. Oběžné kolo je nalisované přímo na motoru.

Motor

Motor je asynchronní s kotvou nakrátko, vnějším rotorem a rozběhovým kondenzátorem. Izolace třídy F, krytí IP54. Kuličková ložiska s tukovou náplní na dobu životnosti. Motor je dynamicky vyvážen dle ISO 1940.

Směr otáčení

Směr otáčení není možno měnit. U nástěnného provedení je standardně průtok vzdušiny od motoru k oběžnému kolu, u potrubního opačně. Za příplatek lze objednat ventilátor s opačným průtokem (pro trhy mimo platnost ErP).

Svorkovnice

Svorkovnice je standardně z černého plastu. U jednofázového provedení obsahuje také rozběhový kondenzátor. Svorkovnice je umístěna na motoru (nástěnné provedení) nebo na skříni (potrubní provedení).

Regulace otáček

Regulace otáček je možná pouze u typů, u kterých je v tabulce parametrů uveden regulátor.

Hluk

Hluk emitovaný ventilátorem je uveden v tabulkách, měření je prováděno ve vzdálenosti rovné trojnásobku průměru oběžného kola (minimálně však 1,5 m) na straně sání.

Montáž

Montáž je možná v každé poloze osy motoru. V případě horizontální montáže je nutno v rotoru otevřít otvory pro odtok kondenzátu. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
Akustický tlak (dB(A)) 64
Hmotnost (kg) 11,5
Kategorie průtoku vzduchu (0 Pa) (m3/h) 5001-10000
Krytí (?) IP 54
Maximální teplota (°C) 60
Napětí (V) 400
Otáčky (min-1) 1420
Počet pólů motoru 4
Proud (A) 0,9
Provedení nástěnný
Průměr potrubí (připojení) (mm) 450
Průtok (0 Pa) (m3/h) 6910
Regulátor VFVN 020-3L-2
Výkon (W) 450
