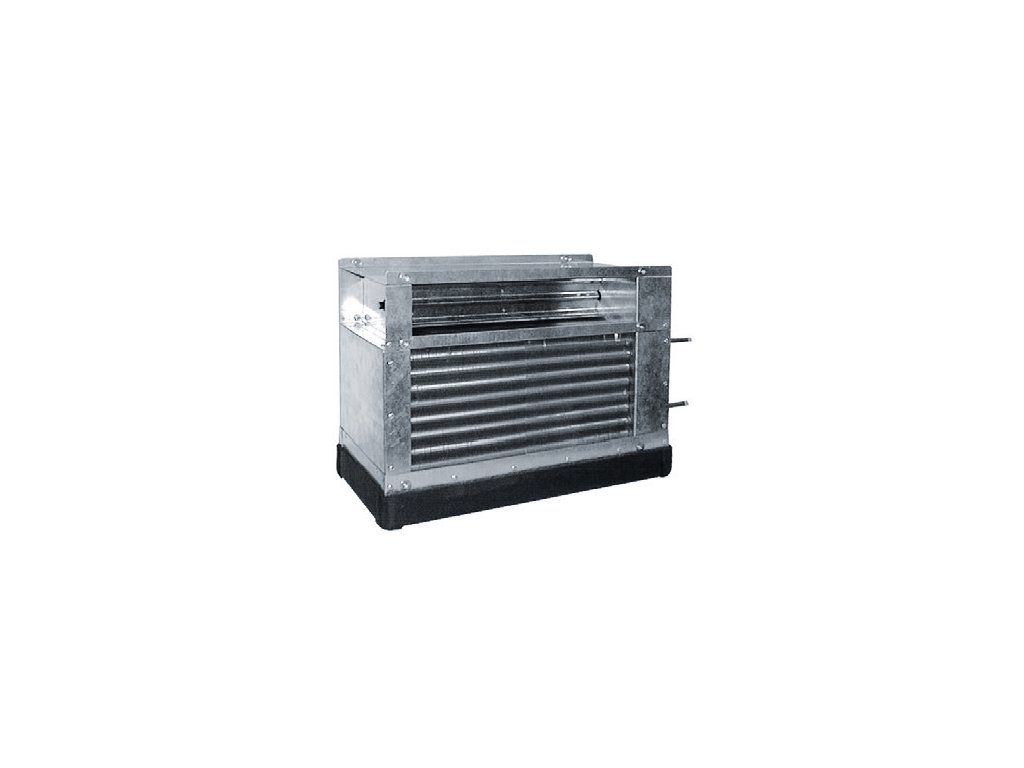

IKW 225 BP vodní chladič s obtokem

Kód: V4962
55 070 Kč 45 512 Kč bez DPH
Na dotaz
Možnosti doručení
je určen pro čtyřhranné potrubí ve spojení s jednotkami DIRECT AIR plášť vodního chladiče je z galvanizovaného plechu lamely jsou hliníkové na měděných trubičkách připojení je pájením chladič obsahuje eliminátor kapek Instalace a provoz při montáži je nutno pamatovat na vypouštění a plnění soustavy a zajištění přístupu pro servis, včetně odvzdušnění chladiče mohou být instalovány pouze ve vnitřním prostředí (v místě, kde je teplota trvale nad 0 °C) montáž výlučně v horizontální poloze před chladič musí být instalován filtr vzduchu (ochrana před znečištěním) chladič doporučujeme zařadit za ohřívač v rámci projekce je nutno chladič navrhnout s ohledem na množství vyvíjeného kondenzátu rychlost vzduchu v potrubí nesmí překročit 4 m/s, jinak je nutno po konzultaci s technickým oddělením EDV doplnit další eliminátor kapek odvod kondenzátu s pachovým sifonem je třeba kontrolovat s ohledem na možnost vysychání a zajistit dostatečnou výšku vodního sloupce pro překonání tlakové ztráty sifonu pro zjištění minimálního bezpečného rozdílu hladin v sifonu lze orientačně postupovat tak, že se vezme celkový tlak ventilátoru Pt v mm vodního sloupce, tato hodnota se zvýší o cca 50 % (takto získaná hodnota představuje praktickou doporučenou hodnotu výšky vodního sloupce v sifonu, aby nemohlo dojít k překonání pachového uzávěru vyfouknutím přetlakem nebo vysáním podtlakem ventilátoru) procházející vzduch nesmí obsahovat pevné, vláknité, lepivé a agresivní příměsi. Také musí být bez chemických látek, které způsobují korozi použitých materiálů tj. narušují hliník, měď a zinek pro snížení tlakových ztrát (a tím snížení provozních nákladů) doporučujeme používat chladiče s obtokem vzduchu kolem výparníku (typ IKW xx BP) propojení chladiče se zdrojem je pomocí izolovaného měděného potrubí na základě konzultace s technickým oddělením je možno nabídnout vhodný zdroj chladu

Detailní informace

Detailní popis produktu

je určen pro čtyřhranné potrubí ve spojení s jednotkami DIRECT AIR
plášť vodního chladiče je z galvanizovaného plechu
lamely jsou hliníkové na měděných trubičkách
připojení je pájením
chladič obsahuje eliminátor kapek
Instalace a provoz
při montáži je nutno pamatovat na vypouštění a plnění soustavy a zajištění přístupu pro servis, včetně odvzdušnění
chladiče mohou být instalovány pouze ve vnitřním prostředí (v místě, kde je teplota trvale nad 0 °C)
montáž výlučně v horizontální poloze
před chladič musí být instalován filtr vzduchu (ochrana před znečištěním)
chladič doporučujeme zařadit za ohřívač
v rámci projekce je nutno chladič navrhnout s ohledem na množství vyvíjeného kondenzátu
rychlost vzduchu v potrubí nesmí překročit 4 m/s, jinak je nutno po konzultaci s technickým oddělením EDV doplnit další eliminátor kapek
odvod kondenzátu s pachovým sifonem je třeba kontrolovat s ohledem na možnost vysychání a zajistit dostatečnou výšku vodního sloupce pro překonání tlakové ztráty sifonu
pro zjištění minimálního bezpečného rozdílu hladin v sifonu lze orientačně postupovat tak, že se vezme celkový tlak ventilátoru Pt v mm vodního sloupce, tato hodnota se zvýší o cca 50 % (takto získaná hodnota představuje praktickou doporučenou hodnotu výšky vodního sloupce v sifonu, aby nemohlo dojít k překonání pachového uzávěru vyfouknutím přetlakem nebo vysáním podtlakem ventilátoru)
procházející vzduch nesmí obsahovat pevné, vláknité, lepivé a agresivní příměsi. Také musí být bez chemických látek, které způsobují korozi použitých materiálů tj. narušují hliník, měď a zinek
pro snížení tlakových ztrát (a tím snížení provozních nákladů) doporučujeme používat chladiče s obtokem vzduchu kolem výparníku (typ IKW xx BP)
propojení chladiče se zdrojem je pomocí izolovaného měděného potrubí
na základě konzultace s technickým oddělením je možno nabídnout vhodný zdroj chladu

Upozornění

Chladič musí být nainstalován do potrubní trasy s prouděním vzduchu ve směru šipky na skříni chladiče. Pokud je chladič namontován obráceně kondenzát není sváděn do jímače a vytéká z chladiče ven.
Pro spolehlivou funkci chladiče je nutno zajistit ochranu proti namrzání případně regulaci výkonu (odmrazovací cyklus). V objednávce je nutno uvést požadavek na pravé nebo levé provedení.

Doplňkové parametry

Kategorie: Vodní chladiče IKW
Kompatibilní velikost ventilátorů IRB/IRT: 225

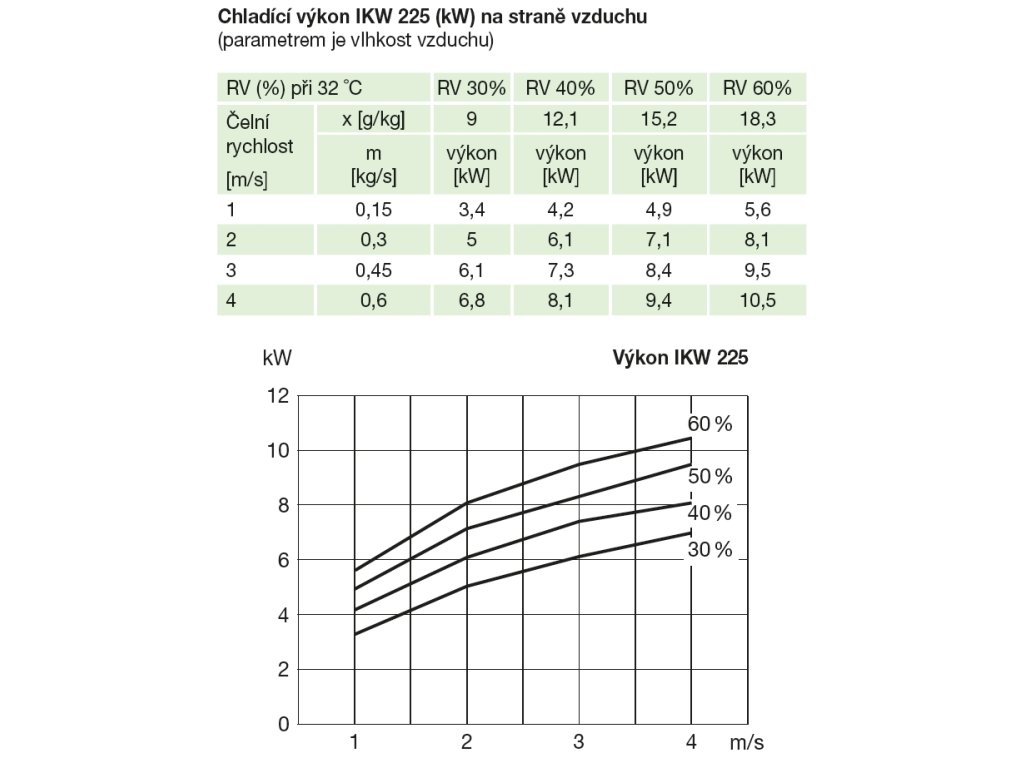

Maximální výkon (kW): 8,1
Průměr potrubí Cu (mm): 22
Průtok (l/h): 1152
Značka: Soler & Palau

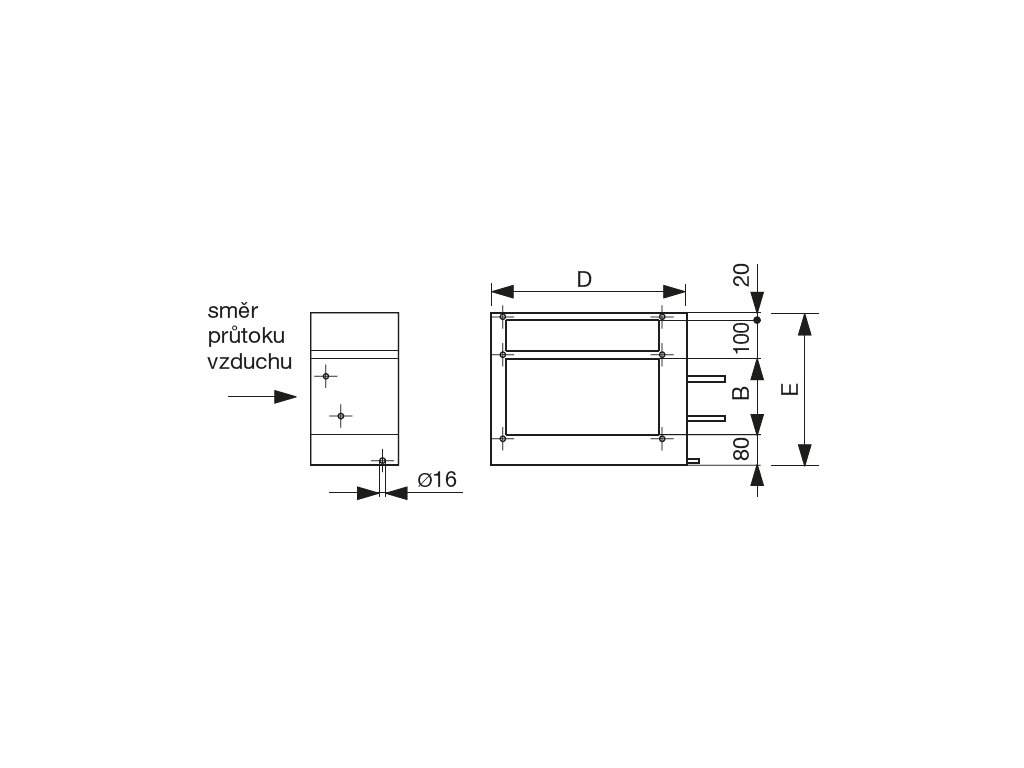

Rozměr E: 450
Rozměr F: 350
Rozměr B: 250
Rozměr A: 500
Rozměr C: 230
Rozměr D: 615
