Soler & Palau ILT/4-250 Ex nevýbušný ventilátor do čtyřhranného potrubí
Kód: V3101
Související produkty
Detailní popis produktu
Pozor, ventilátory jsou ve speciálním provedení pro ČR. Nelze použít náhradní díly standardně dodávané výrobcem či obchodními organizacemi. Pro osazení jistících prvků a tím bezpečný provoz ventilátorů jsou rozhodujícím podkladem hodnoty In, Ia/In a te uvedené v certifikátech ventilátorů. Po dodání ventilátoru je nutné tyto hodnoty pečlivě zkontrolovat.Skříň
Skříň ventilátoru je z ocelového, galvanicky pozinkovaného plechu, opatřena přírubami pro upevnění do čtyřhranného potrubí. Na skříni je revizní víko, po jehož demontáži je přístupné oběžné kolo.
Oběžné kolo
Oběžné kolo je radiální s dopředu zahnutými lopatkami, vyrobeno z galvanicky pozinkovaného ocelového plechu a je staticky a dynamicky vyváženo.
Motor
Motor je asynchronní s odporovou kotvou. Motory jsou sériově vybaveny tepelnou pojistkou, vinutí je v úpravě s ochranou proti vlhkosti s izolací třídy F a pracovní teplotou -20 až 55°C. Uzavřená kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP55.
Směr otáčení
Směr otáčení je dán na skříni nalepenou šipkou a je ho po uvedení do provozu nutno zkontrolovat.
Svorkovnice
Svorkovnice je standardně z černého plastu, volně na přívodním kabelu od motoru a je jí možno samořeznými šrouby připevnit na dobře přístupné místo na skříni. Krytí IP55.
Regulace otáček

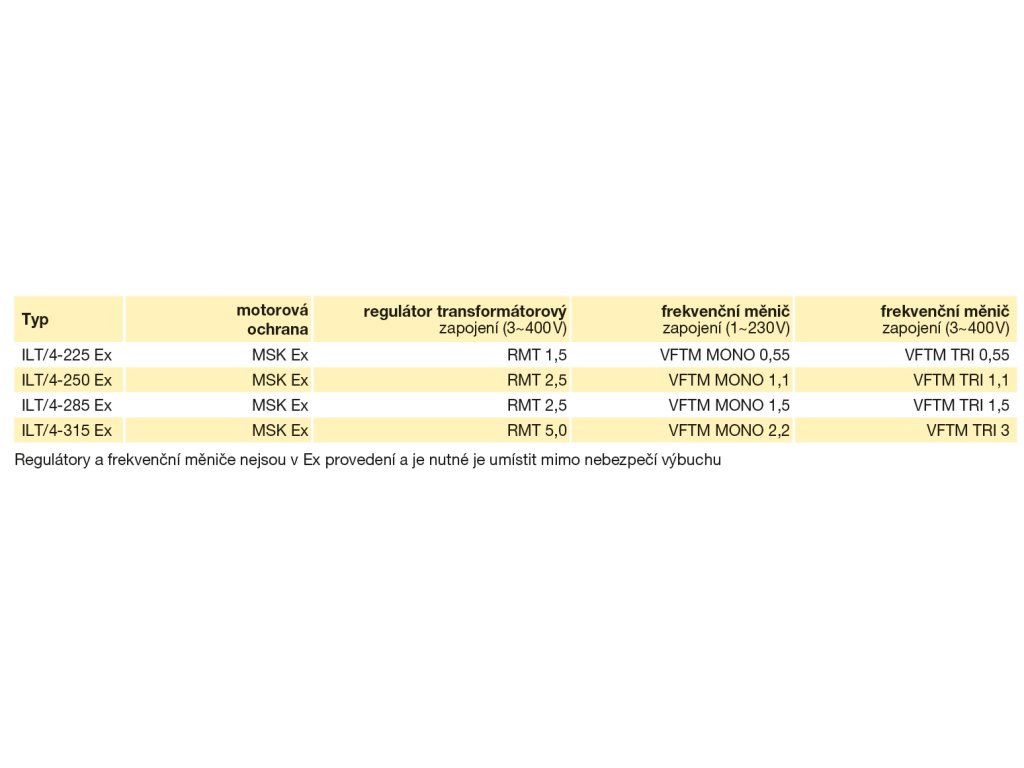

Regulace otáček se provádí frekvenčními měniči nebo transformátorovými regulátory změnou napětí. Přednostně doporučujeme frekvenční měniče. Regulace možná pouze s certifikovaným příslušenstvím.
Hluk
Hluk eliminovaný ventilátorem je uveden v tabulkách pro tři části výkonové křivky (nízkou, střední a vysokou tlak. ztrátu).
Montáž
Montáž v každé poloze ventilátoru, s ohledem na revizní činnost a možnost sejmutí revizního víka přednostně s osou motoru svisle.
Pokyny
Pozor, ventilátory jsou ve speciálním provedení pro ČR. Nelze použít náhradní díly standardně dodávané výrobcem či obchodními organizacemi.
Pro osazení jistících prvků a tím bezpečný provoz ventilátorů jsou rozhodujícím podkladem hodnoty In, Ia/In a te uvedené v certifikátech ventilátorů. Po dodání ventilátoru je nutné tyto hodnoty pečlivě zkontrolovat.
Pro osazení jistících prvků a tím bezpečný provoz ventilátorů jsou rozhodujícím podkladem hodnoty In, Ia/In a te uvedené v certifikátech ventilátorů. Po dodání ventilátoru je nutné tyto hodnoty pečlivě zkontrolovat.
Doplňkové parametry
| Kategorie: | Ventilátory ILT Ex |
|---|---|
| Hmotnost: | 25 kg |
| Kategorie průtoku vzduchu (0 Pa) [m3/h]: | 2001-5000 |
| Kategorie příkonu [W]: | 1001-2000 |
| ? Krytí: | IP 55 |
| Napětí (V): | 230/400 |
| Rozměry potrubí (mm): | 500x300 |
| Motor: | AC |
| Hmotnost (kg): | 25 |
| Značka: | Soler & Palau |
| Průtok (0 Pa) (m3/h): | 2610 |
| Otáčky [min-1]: | 1240 |
| Výkon [kW]: | 1,15 |
| Proud - 230 V [A]: | 3,3 |
| Proud - 400 V [A]: | 1,9 |
| Akustický tlak - sání [dB(A)]: | 67 |
| Akustický tlak - výtlak [dB(A)]: | 70 |
| Maximální teplota [°C]: | 55 |
| Rozměr A [mm]: | 565 |
| Rozměr B [mm]: | 500 |
| Rozměr C [mm]: | 300 |
| Rozměr D [mm]: | 520 |
| Rozměr E [mm]: | 320 |
| Rozměr F [mm]: | 540 |
| Rozměr G [mm]: | 340 |
| Průměrr H [mm]: | 9 |
