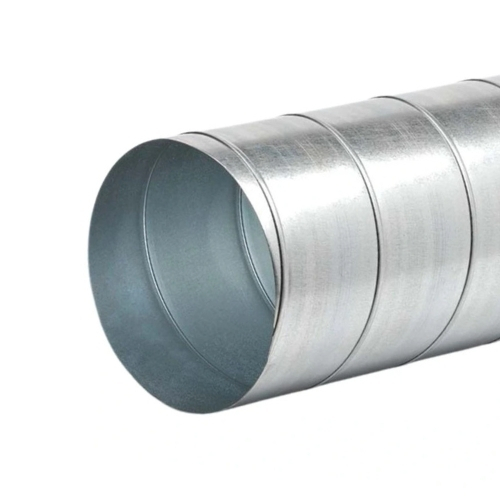

Falcované potrubí, běžně nazývané spiro trouba patří mezi nejpoužívanější vzduchotechnická potrubí a to hlavně díky jeho materiálu který je odolný a trvanlivý a také díky široké škále tvarovek a dalšího příslušenství.
Plech je stáčen do spirály - proto název SPIRO potrubí. Tento postup dodává potrubí silnou mechanickou odolnost.
Velké množství příslušenství
Pro spiro potrubí je k dispozici nepřeberné množství potrubních a distribučních elementů, například požární a zpětné klapky, tlumiče hluku, filtrační kazety ale také i tvarovky jako jsou kolena, kalhotové kusy, přechody a spojky. Samozřejmostí jsou také ukončovací kusy pro kruhové potrubí jako například výfukové hlavice, větrací mřížky nebo talířové ventily.
Použití potrubí
Spiro potrubí je určeno zejména pro transport vzduchu, odtah kouře a prachu bez chemických příměsí a nečistot. Vhodné je pro delší vzduchotechnické trasy a obecně tam, kde potřebujete vyšší odolnost nejen proti promáčknutí. Spiro potrubí se často používá i v takzvané přiznané montáži například v kavárnách a obchodech, kde současně slouží jako dekorace.
Potrubí není určeno pro chemické provozy, vysoké teploty a pro provoz v přetlaku nebo podtlaku za hranicemi tlakových tříd normy DIN EN 1507. O vhodnosti použití potrubí rozhoduje projektant, případně autorizovaná osoba. Výrobce ani zhotovitel nemůže nést odpovědnost za nevhodně zvolený typ a nebo rozměr vzduchovodu.
SPIRO jako umění
Často můžete potkat systém rozvodu vytvořený ze spiro potrubí, nejčastěji v obchodních centrech kde bývá většinou v bílé barvě. Přiznaná montáž v různém barevném provedení se stále častěji objevuje i v různých kavárnách či barech. V neposlední řadě se barevné potrubí používá i jako "designový" doplněk kancelářských prostor.
STANDARD vs SAFE verze

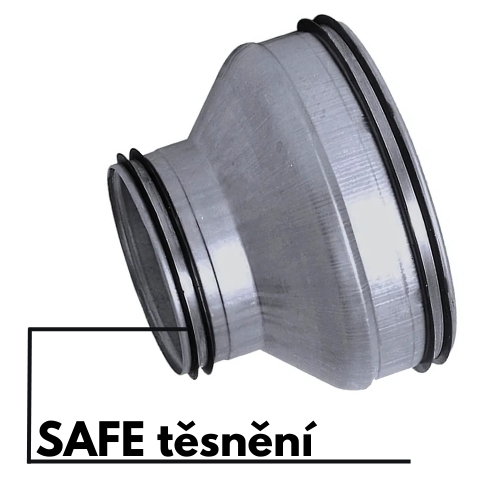

Jak z názvu vyplívá standard je běžná verze tvarovek bez speciální úpravy. Naopak tvarovky ve verzi SAFE jsou opatřeny kvalitním těsněním EPDM a díky tomu není nutné použití dalšího utěsnění. SAFE verze dosahuje třídy vzduchotěsnosti C.
Obecné pokyny pro montáž
Potrubí se mezi sebou spojuje vnitřními spojkami SV. Střed spojky je vystouplý a díky tomu při zasouvání zachytí potrubí nebo spojku na správném místě.
Potrubí se zavěšuje na kruhové objímky např. BIS Aero. Doporučuje se použití nejméně jedné objímky na každé 3bm rovné trasy. Alternativně je možné potrubí zavěšovat na závěsy typu R a V či perforované pásky, pokládat na určené konstrukce a výložníky. Zhotovitel vždy odpovídá za korektní ukotvení a uzemnění celé konstrukce.
Standardní tvarovky se vsunují přímo do rovného potrubí až po signu (lem), poté se zajití samořeznými šrouby, trhacími
nebo polodutými nýty. Zajištění se doporučuje umístit do vzdálenosti ca. 10mm od hrany potrubí (signy tvarovky). Počet
zajišťovacích bodů je určen v tabulce níže. Verze standard doporučujeme přetěsnit spoj hliníkovou páskou, tmelem nebo jiným vhodným způsobem.
Zajištění spojení potrubí nebo tvarovek
| DN (mm) | min. průměr zajišťovacího bodu | Počet zajišťovacích bodů |
| 80 - 125 | 3.2 | 2 |
| 140 - 250 | 3.2 | 4 |
| 280 - 630 | 3.2 | 4 |
| 710 - 1250 | 4.0 | 12 |
Jak připojit spiro potrubí na izolovaná flexi potrubí?
Návod na propojení spiro a izolovaného flexi potrubí najdete v našem článku: Jak na to? flexibilní potrubí
V hlavní roli ventilátory
Ve většině případů jsou hlavní částí rozvodů spiro potrubí ventilátory. Nejčastěji jsou to pak ventilátory pro kruhové potrubí ale také například domovní koupelnové nebo průmyslové axiální.

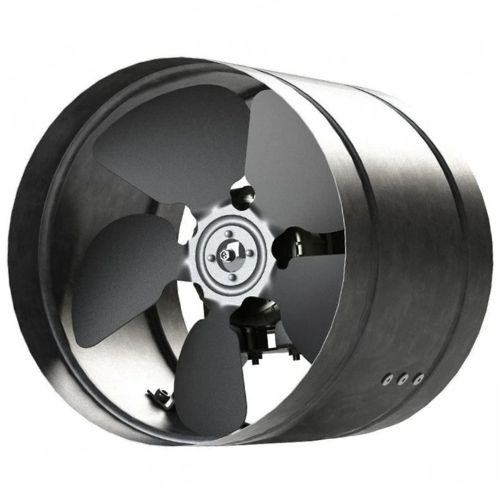

Potrubní ventilátory se napojují z obou stran na potrubí a jsou tak jeho součástí. Tyto ventilátory jsou konstruovány tak, aby byla jejich údržba snadná, bez nutnosti odpojovat potrubí jako takové.
Naopak u axiálních nebo radiálních ventilátorů se potrubí nasouvá na ventilátor a slouží k odvodu vzduchu z ventilátoru až ven. U axiálních ventilátorů je maximální délka potrubí bez kolen obecně do 3 metrů. Pro delší trasy jsou vhodné radiální ventilátory.
