Potrubí na vzduchotechniku přenáší vzduch z interiéru do VZT jednotek, ventilátorů (a opačně). Správně vybrané potrubí zvládne přenos vzduchu bez velkých ztrát tlaku a tepla - ideálně s nízkou hlučností. - Druhů a tvarů je mnoho… Jak vybrat to správné?
Jaký materiál potrubí volit?
Plastové potrubí - zlatý standard pro domácnosti
VZT potrubí plastové je standardně používané v domácnostech. Typicky pro odvod vzduchu z ventilátorů. Jeho výhodou je nízká cena i odolnost proti korozi. Nevýhodou je vyšší náchylnost k teplotním výkyvům, což je pro neizolované varianty typické. Nedoporučuje se pro rozvod teplého vzduchu.
Pro domácí použití s ventilátorem plně postačí, v průmyslu a komerčních prostorách volte raději SPIRO.- Ve srovnání s kovovým SPIRO potrubím má plastové potrubí horší akustické parametry. Tento rozdíl je vhodné zohlednit zejména tam, kde je prioritou co nejtišší provoz vzduchotechniky.
- Kruhové plastové VZT potrubí nabízíme v průměrech ⌀ 100, 125 a 150 mm. Podle zvoleného průměru je dostupné v délkách 0,35, 0,5, 1, 1,5 nebo 2 m.
- Pokud potřebujete vzduchové potrubí odbočit / vybočit, k plastovému potrubí naleznete řadu komponent včetně odboček, přechodů, spojek apod.
- Pokud bude přenášený vzduch v potrubí procházet mezi rozdílnými teplotami (typicky interiér a exteriér), vně potrubí se může tvořit kondenzát. Je nutné zajistit jeho odvod, či potrubí izolovat (tak výkyvům teploty zabráníte).
- K rekuperaci jsou předizolované varianty (např. ADURO) téměř nezbytné, popř. je nutné potrubí dodatečně doizolovat.
Častou chybnou volbou je HT nebo KG potrubí. Toto potrubí je určené pro odvod odpadní vody, nikoliv pro vedení vzduchu, a při použití ve vzduchotechnice má zpravidla výrazně horší akustické vlastnosti. Rozdílné je také značení průměru. U kruhového plastového VZT potrubí označuje hodnota ⌀ vnitřní průtočný průměr, zatímco HT a KG potrubí se značí jako DN/OD podle vnějšího průměru.
Kruhové ventilační potrubí - ⌀ 100 mm (průměr), hladký povrch, jednoduchá + rychlá montáž, délka 1 m, lze zkrátit, teplotní odolnost 0 °C až +50 °C, umístění (do koupelen, WC,...
Kruhové ventilační potrubí - ⌀ 150 mm (průměr), hladký povrch, jednoduchá + rychlá montáž, délka 1 m, lze zkrátit, teplotní odolnost 0 °C až +50 °C, umístění (do koupelen, WC,...
Kruhové ventilační potrubí - ⌀ 125 mm (průměr), hladký povrch, jednoduchá + rychlá montáž, délka 1 m, lze zkrátit, teplotní odolnost 0 °C až +50 °C, umístění (do koupelen, WC,...
Kruhové ventilační potrubí - ⌀ 100 mm (průměr), hladký povrch, jednoduchá + rychlá montáž, délka 0,5 m, lze zkrátit, teplotní odolnost 0 °C až +50 °C, umístění (do koupelen, WC,...
Kovové kruhové SPIRO potrubí
Nejrozšířenější typ VZT potrubí v průmyslu a větších instalacích. Vyznačuje se vysokou úrovní požární odolnosti - díky tomu splňuje i přísné normy pro komerční budovy. Výhodou je vysoká těsnost + příznivé aerodynamické vlastnosti (v průmyslu se jedná o znatelný rozdíl, který v praxi šetří energii a zvyšuje účinnost).
- Pro průmysl a komerční prostory téměř nezbytné, zajistí splnění požárních směrnic i větší úsporu díky vyšší těsnosti
- SPIRO potrubí nabízíme v průměrech ⌀ 80, 100, 125, 140, 150, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900 a 1000 mm. Standardní délka rovného kusu je 3 m. Nově máme u vybraných průměrů také kratší varianty v délkách 1 a 2 m.
- Nižší hlučnost, nižší tlakové ztráty, vyšší těsnost
- Stejně jako potrubí plastové je nutné jej zaizolovat, pokud vede mezi prostředím s různou teplotou - typicky interiér / exteriér. Jinak hrozí vznik kondenzátu.
SPIRO trouba / falcované potrubí - ⌀ 125 mm (průměr), hladký povrch (nízké tlakové ztráty), silná mechanická odolnost, délka 3 m, i pro delší trasy, dlouhodobá odolnost ( -30 °C...
SPIRO trouba / falcované potrubí - ⌀ 200 mm (průměr), hladký povrch (nízké tlakové ztráty), silná mechanická odolnost, délka 3 m, i pro delší trasy, dlouhodobá odolnost ( -30 °C...
SPIRO trouba / falcované potrubí - ⌀ 160 mm (průměr), hladký povrch (nízké tlakové ztráty), silná mechanická odolnost, délka 3 m, i pro delší trasy, dlouhodobá odolnost ( -30 °C...
SPIRO trouba / falcované potrubí - ⌀ 100 mm (průměr), hladký povrch (nízké tlakové ztráty), silná mechanická odolnost, délka 3 m, i pro delší trasy, dlouhodobá odolnost ( -30 °C...
Ohebné potrubí - praktické, avšak použitelné jen v některých případech
Ohebné ventilační potrubí snadno propojí i složitou trasu bez odboček - díky tomu je velmi praktické na instalaci. Hrozí však vyšší tlakové ztráty. Ideální je v kombinaci se zařízením, které je schopné vzduch přenést bez vyšších tlakových ztrát - typicky radiální ventilátory či výkonné potrubní ventilátory. Pro minimalizování ztrát tlaku je lepší kombinace: např. hlavní trasy - tu rozvést pomocí rovného potrubí + ohebné koncovky.
- Nízká cena
- Rychlá a snadná instalace, avšak vyšší tlakové ztráty
- SEMIFLEX PROFI nabízíme v průměrech ⌀ 80, 100, 110, 125, 140, 150, 160, 180, 200, 250, 315, 355, 400, 450 a 500 mm. Podle zvoleného průměru je dostupný v délkách 1,5, 3 nebo 5 m.
- Nedoporučujeme používat s axiálními ventilátory
- Pro komerční / průmyslové využití doporučujeme vybírat např. SEMIFLEX (vyroben z hliníku)
Ohebné vzduchotechnické potrubí - Semiflex PROFI, ⌀ 100 mm (průměr potrubí), tloušťka 0,12 mm, špičkové provedení a vysoká mechanická odolnost, materiál AI fólie, balení 3 m...
Ohebné vzduchotechnické potrubí - Semiflex PROFI, ⌀ 80 mm (průměr potrubí), tloušťka 0,12 mm, špičkové provedení a vysoká mechanická odolnost, materiál AI fólie, balení 3 m (při...
Ohebné vzduchotechnické potrubí - Semiflex PROFI, ⌀ 125 mm (průměr potrubí), tloušťka 0,12 mm, špičkové provedení a vysoká mechanická odolnost, materiál AI fólie, balení 3 m...
Ohebné vzduchotechnické potrubí - Semiflex PROFI, ⌀ 150 mm (průměr potrubí), tloušťka 0,12 mm, špičkové provedení a vysoká mechanická odolnost, materiál AI fólie, balení 3 m...
Jaký typ potrubí volit?

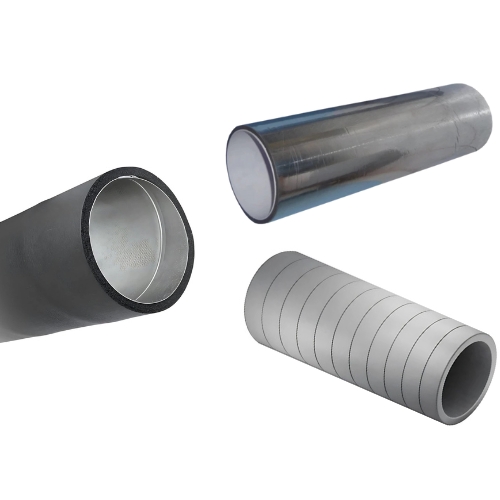

Izolované či neizolované potrubí?
Izolované potrubí volíme, pokud vzduchovod prochází různým prostředím (např. přes půdu, z interiéru ven) - hrozí totiž vznik kondenzátu.- Volíme také, pokud je nutné teplotu vzduchu udržet (typicky u rekuperací, klimatizací, chladících / ohřívacích VZT jednotek) - zde je nezbytné.
Mám volit předizolované potrubí?
- Moderní předizolované potrubí šetří čas - jeho instalace je 2x rychlejší než při ručním izolování. Lze volit z izolovaného plastového potrubí, SPIRO potrubí, či vlajkové lodi - potrubí ADURO.
- Izolace potrubí “na vlastní pěst” přináší riziko netěsnosti, proces je poměrně zdlouhavý a náročný. Výhodou je nižší cena. Je možné vybírat z izolací jako IZO, Orstech (pro rovné potrubí), nebo Termosleev, Isosleeve (pro ohebné potrubí)
Izolované vzduchotechnické potrubí o délce 1 m a průměru 200 mm se používá k distribuci většího množství vzduchu jak mezi rekuperační jednotkou a sáním/výstupem, tak i mezi...
Izolované vzduchotechnické potrubí o délce 1 m a průměru 160 mm se používá k distribuci většího množství vzduchu jak mezi rekuperační jednotkou a sáním/výstupem, tak i mezi...
Izolované falcované potrubí / izolovaná spiro trouba - ⌀ 125 mm, délka 1 m, tloušťka 9 mm, zvuková + teplotní izolace, pozinkovaný plech, izolace (FEF) elastomerovou pěnou, pož....
Kruhové potrubí s izolací - ⌀ 100 mm (průměr), hladký povrch, lepící pás (elastomerní šedy), vrstva z hladké hliníkové fólie (o tloušt"ce 5 um), snižuje hlučnost, izolace na...
Jaký tvar potrubí zvolit?
Hranaté nebo kruhové potrubí?

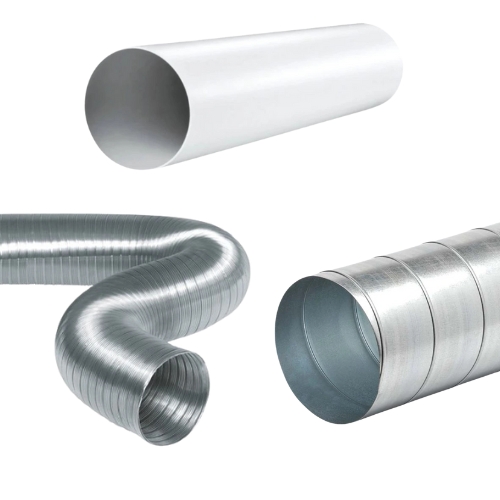

Kruhové vzduchotechnické potrubí
Kruhové potrubí je hojně rozšířeným standardem ve vzduchotechnice. Umožňuje přenos vzduchu s minimálními tlakovými ztrátami i skrze delší vzdálenosti.
- Nejpoužívanější typ - levný, minimální tlakové ztráty, nenáročný na údržbu

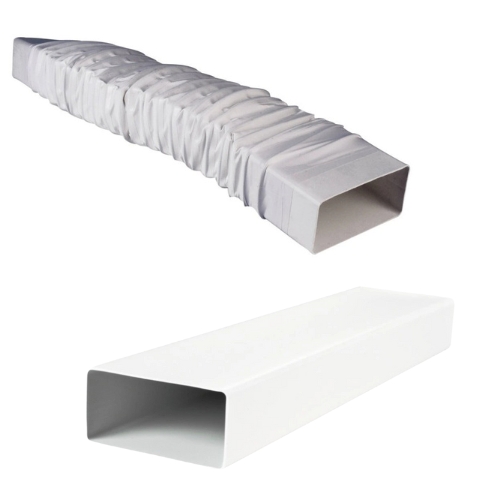

Hranaté vzduchotechnické potrubí
Hranaté (čtyřhranné) potrubí má své opodstatnění tam, kde jsou omezené prostorové možnosti na výšku. Díky obdélníkovému průřezu lze samostatně navrhnout šířku a výšku kanálu – umožní to například přizpůsobit rozvod do nízkého podhledu či podlahové spáry, kam by se kruhové potrubí nevešlo. Dostupné v nejběžnějších rozměrech - 110x54, 110x55, 204x60, 220x90 mm.
- Nevýhodou je, že čtyřhranné potrubí potřebuje pro stejný objem průtoku více materiálu (větší obvod) než kruhové, což se projeví na vyšší hmotnosti a nákladech – odhady uvádějí, že náklady v průmyslu na obdélníkový rozvod mohou být o ~ 67 % vyšší v porovnání s ekvivalentním kruhovým potrubím.
- Doporučujeme tam, kde není kvůli prostorových možnostem možná instalace kruhového
