Zapojení ventilátoru bez doběhu | Snadný návod

25.9.2024 (aktualizace 2025)

3-10 min. délka instalace

V dnešním článku si znázorníme zapojení ventilátoru na vypínač (bez časového doběhu). Tento typ ventilátorů je velmi jednoduchý na zapojení - ke své funkčnosti totiž využívá pouze nulový vodič a spínanou fázi - v praxi tedy stačí do zdířek zapojit pouze 2 přívodní kabely.

V případě, že potřebujete zapojit ventilátor s doběhem, přejděte na článek v tomto odkazu.

Ukázku provádíme na ventilátoru Vents 100 LD, postup je však u většiny ventilátorů bez doběhu stejný.



(Instalaci může provádět pouze certifikovaný elektrikář! Barva kabeláže se může u specifických typů ventilátoru lišit. Za chyby způsobené instalací neručíme!)


Před samotnou instalací

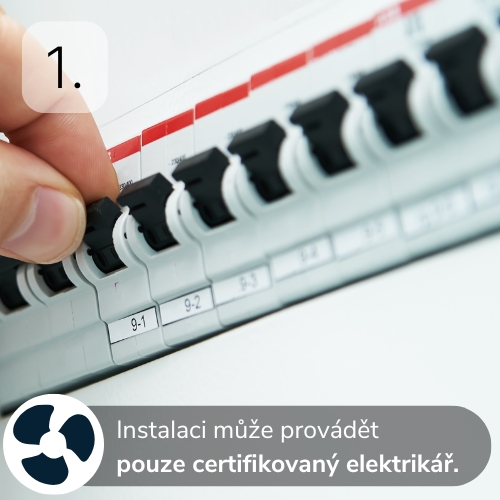

Nezapomeňte vypnout přívod elektrické energie

Instalace ventilátoru bez časového doběhu
Z vybaleného ventilátoru

odejměte krytku, čímž se dostanete ke svorkovnici (čokoládě)

Instalace ventilátoru bez časového doběhu

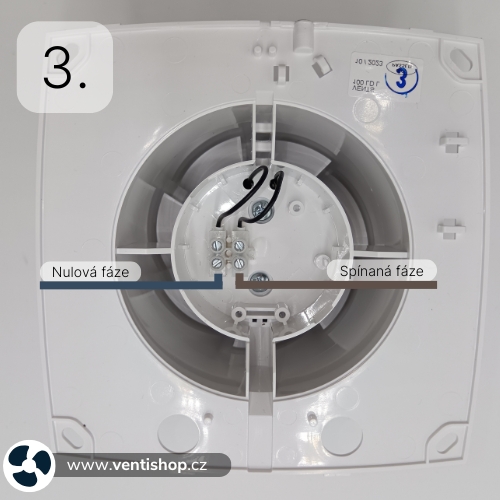

Schéma zapojení koupelnového ventilátoru:
Na svorkovnici (čokoládě)

naleznete přívodní zdířky pro nulový vodič a spínanou fázi. Pokud je to možné, svorkovnici si odepněte z konstrukce ventilátoru pro snadnou instalaci.

Instalace ventilátoru bez časového doběhu

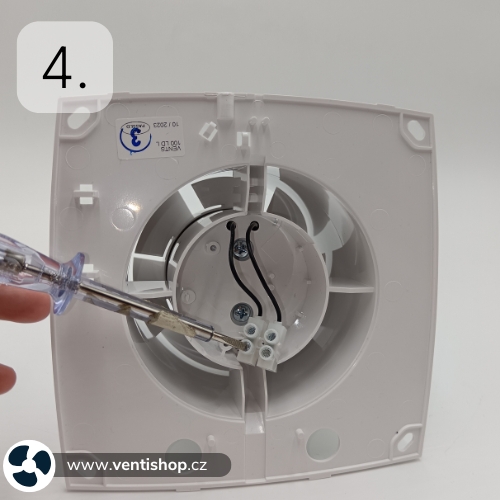

Šroubky na svorkovnici (čokoládě)

vyšroubujte, čímž uvolníte západky pro kabely.

Instalace ventilátoru bez časového doběhu

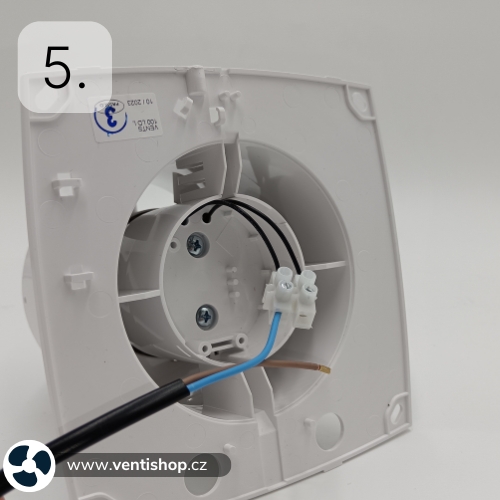

Do levé zdířky

vložte vodič N - tj. modrý kabel.

Instalace ventilátoru bez časového doběhu

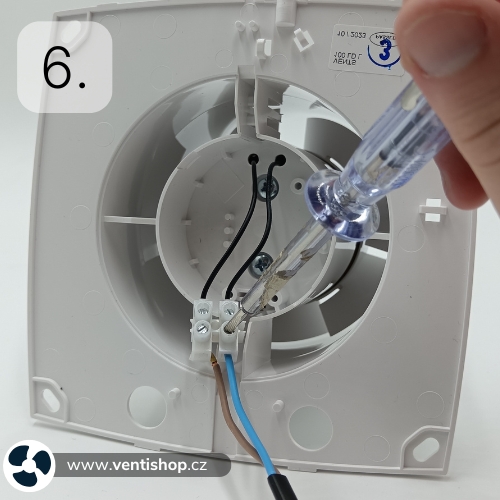

Připojený kabel

pečlivě zašroubujte, čímž jej ve svorkovnici upevníte.

Instalace ventilátoru bez časového doběhu

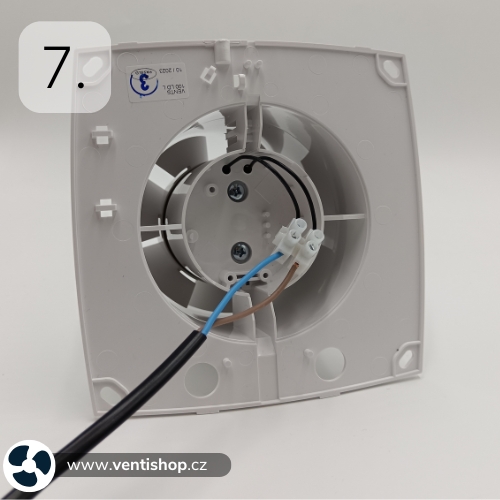

Nyní zapojte

vodič L (hnědý kabel) do pravé zdířky.

Instalace ventilátoru bez časového doběhu
Pečlivě

jej upevněte zašroubováním.

Instalace ventilátoru bez časového doběhu

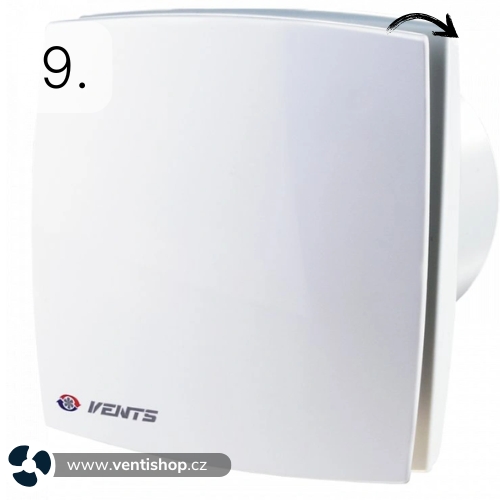

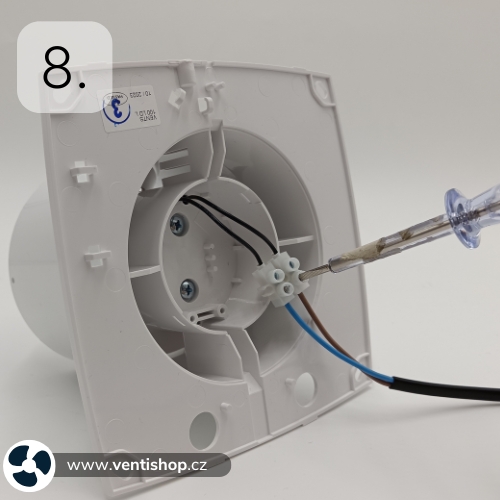

Nyní můžete

nasadit kryt ventilátoru.

Instalace ventilátoru bez časového doběhu

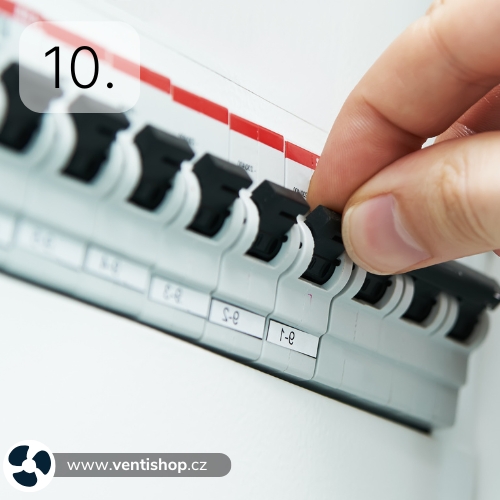

Po dokončení zapojení

lze zapnout pojistky - ventilátor je připraven k provozu.

Instalace ventilátoru bez časového doběhu
