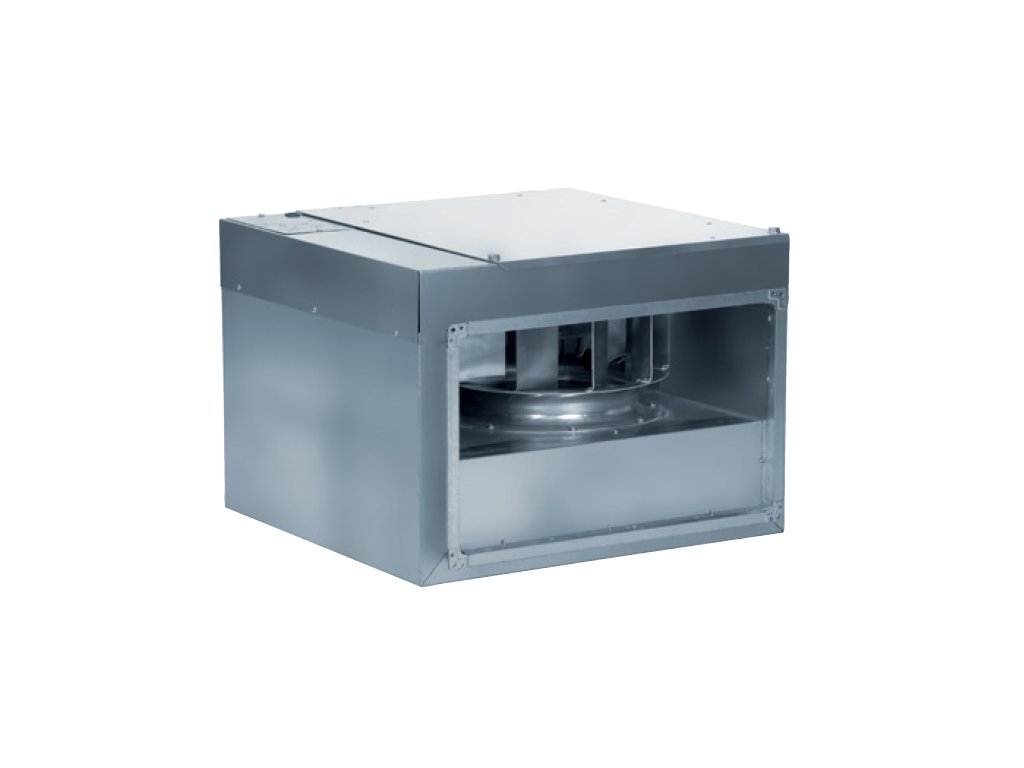

IRAT/4-400 B N tichý radiální ventilátor

Kód: V13101
110 331 Kč 91 183 Kč bez DPH
Na dotaz
Možnosti doručení
Ventilátory jsou vhodné pro obecné vzduchotechnické aplikace, kde se s výhodou uplatní nízká zástavbová výška a nízká hlučnost ventilátoru. Ventilátory jsou vzhledem ke krytí IP54 a vyšší pracovní teplotě až 70 °C vhodné pro odvětrání restaurací, nemocnic, sportovních hal, skladů a výrobních prostor. Nepřehlédněte rekuperační výměníky tepla (viz příslušenství).

Detailní informace

Detailní popis produktu

Ventilátory jsou vhodné pro obecné vzduchotechnické aplikace, kde se s výhodou uplatní nízká zástavbová výška a nízká hlučnost ventilátoru. Ventilátory jsou vzhledem ke krytí IP54 a vyšší pracovní teplotě až 70 °C vhodné pro odvětrání restaurací, nemocnic, sportovních hal, skladů a výrobních prostor. Nepřehlédněte rekuperační výměníky tepla (viz příslušenství).

Skříň

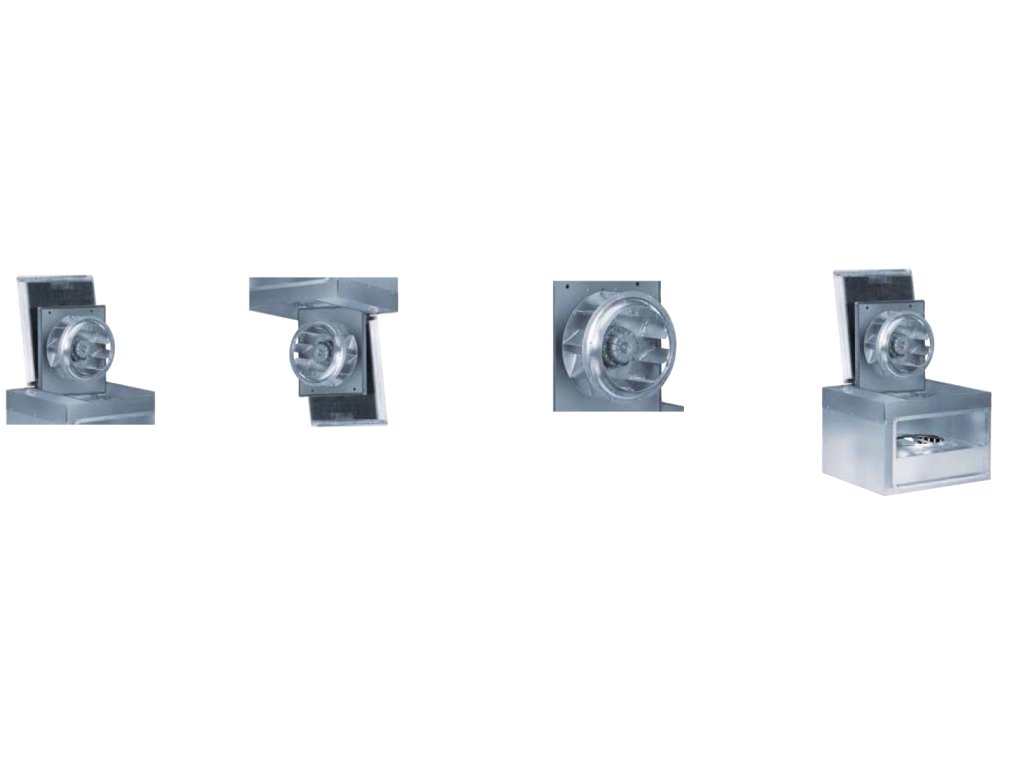

Skříň ventilátoru je z ocelového galvanicky pozinkovaného plechu, sendvičového provedení. Skříň je opatřena vrstvou zvukově izolujícího materiálu tloušťky 50 mm. Motor s oběžným kolem je upevněn na servisních dvířkách umožňujících snadné čištění a údržbu. Skříň je opatřena přírubami pro upevnění na čtyřhranné potrubí.

Oběžné kolo

Oběžné kolo ventilátoru je radiální s dozadu zahnutými lopatkami, vyrobeno je z galvanicky pozinkovaného ocelového plechu. Je staticky a dynamicky vyváženo.

Motor

Motor je asynchronní s odporovou kotvou. Motory jsou sériově vybaveny tepelnou pojistkou, vinutí je v úpravě s ochranou proti vlhkosti s izolací třídy F. Uzavřená kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP54.

Směr otáčení

Směr otáčení je dán na skříni nalepenou šipkou. Směr otáčení je po uvedení do provozu nutno zkontrolovat, při opačném směru otáčení je nutno změnit pořadí fází (3f. provedení).

Svorkovnice

Svorkovnice je standardně z černého plastu, je volně na přívodním kabelu od motoru a je ji možno samořeznými šrouby přišroubovat na dobře přístupné místo na skříni.

Regulace otáček

Regulace otáček se provádí transformátorovými regulátory změnou napětí nebo pomocí frekvenčních měničů. Přednostně doporučujeme frekvenční měniče.

Montáž

Montáž v každé poloze ventilátoru, s ohledem na revizní činnost a možnost otevření revizních dvířek přednostně s osou motoru svisle.

Pokyny

Ventilátory jsou vhodné pro obecné vzduchotechnické aplikace, kde se s výhodou uplatní nízká zástavbová výška a nízká hlučnost ventilátoru. Ventilátory jsou vzhledem ke krytí IP54 a vyšší pracovní teplotě až 70 °C vhodné pro odvětrání restaurací, nemocnic, sportovních hal, skladů a výrobních prostor. Nepřehlédněte rekuperační výměníky tepla (viz příslušenství).

Doplňkové parametry

Kategorie: Ventilátory IRAB/IRAT N, Potrubní ventilátory do hranatého potrubí, Tiché potrubní ventilátory, Kovové ventilátory do potrubí
Hmotnost: 80 kg
Kategorie průtoku vzduchu (0 Pa) [m3/h]: 5001-10000
Kategorie příkonu [W]: 2001-5000
Napětí: 230/400 V
Akustický tlak (hlučnost) (dB(A)): 72/78/62
Materiál: Kov, Ocel, Ocel, pozink, Ocel, korozivzdorná, Ocel, galvanizovaná
Maximální teplota (°C): -40 až 40
Otáčky (min-1): 1393
Proud (A): 6,9/4,0
Průtok (0 Pa) (m3/h): 9580
Regulátor: RDV 5, VFVN-010-3L-6

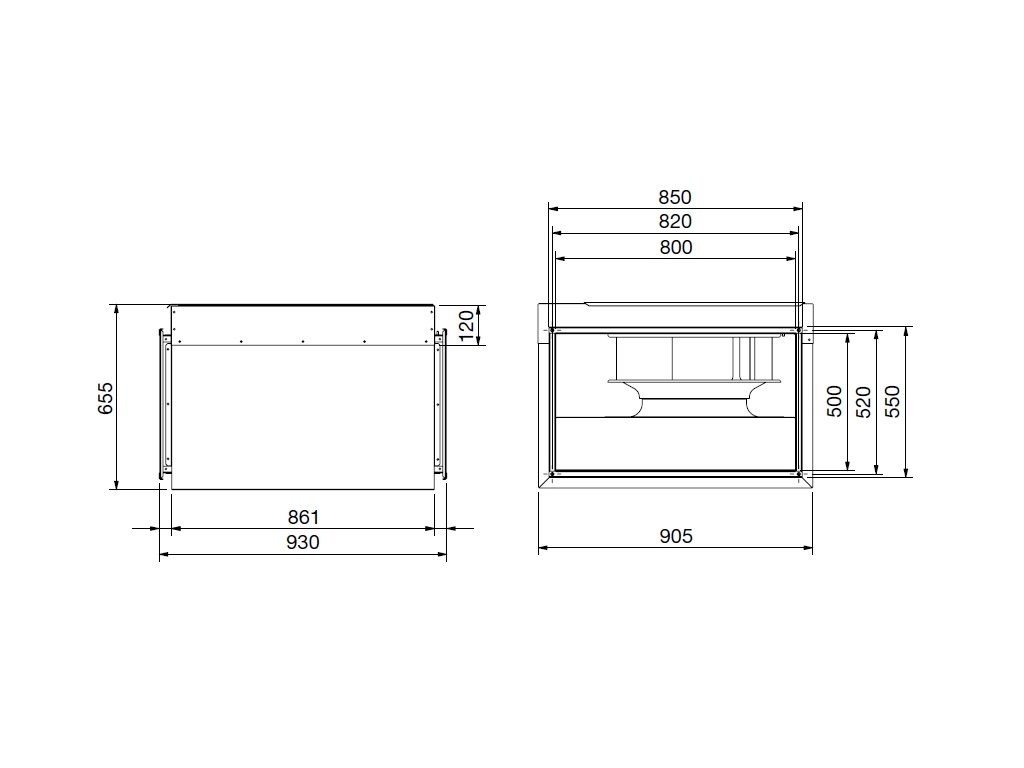

Rozměry potrubí (mm): 800x500
Výkon (W): 2142
Motor: AC
Tichý: Ano
Umístění: Do potrubí
Hmotnost (kg): 80
Značka: Soler & Palau
Tvar napojitelného potrubí: Pro čtyřhranné potrubí
