IRB/4-315 A radiální ventilátor

Kód: V13111
44 769 Kč 36 999 Kč bez DPH
Skladem
Možnosti doručení
Ventilátory jsou vhodné pro obecné vzduchotechnické aplikace, kde se s výhodou uplatní nízká zástavbová výška ventilátoru. Ventilátory jsou vzhledem ke krytí a vyšší pracovní teplotě vhodné pro odvětrání skladů, restaurací, nemocnic a sportovních hal. Nepřehlédněte rekuperační výměníky tepla (viz příslušenství).

Detailní informace

Detailní popis produktu

Ventilátory jsou vhodné pro obecné vzduchotechnické aplikace, kde se s výhodou uplatní nízká zástavbová výška ventilátoru. Ventilátory jsou vzhledem ke krytí a vyšší pracovní teplotě vhodné pro odvětrání skladů, restaurací, nemocnic a sportovních hal. Nepřehlédněte rekuperační výměníky tepla (viz příslušenství).

Skříň

Skříň je z ocelového, galvanicky pozinkovaného plechu, skříň je opatřena přírubami pro upevnění do čtyřhranného potrubí. Na skříni je revizní víko, po jehož demontáži je přístupný motor a oběžné kolo.

Oběžné kolo

Oběžné kolo je radiální s dozadu zahnutými lopatkami, vyrobeno je z hliníkového plechu. Je staticky a dynamicky vyváženo.

Motor

Motor je asynchronní s kotvou nakrátko a vnějším rotorem. Motory jsou sériově vybaveny tepelnou pojistkou, vinutí je v úpravě s ochranou proti vlhkosti s izolací třídy F a pracovní teplotou podle typu. Uzavřená kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP54, typ IRB/4-315 A krytí IP44.

Směr otáčení

Směr otáčení je dán na skříni nalepenou šipkou. Směr otáčení je po uvedení do provozu nutno zkontrolovat, při opačném směru otáčení je nutno změnit pořadí fází (3f. provedení).

Svorkovnice

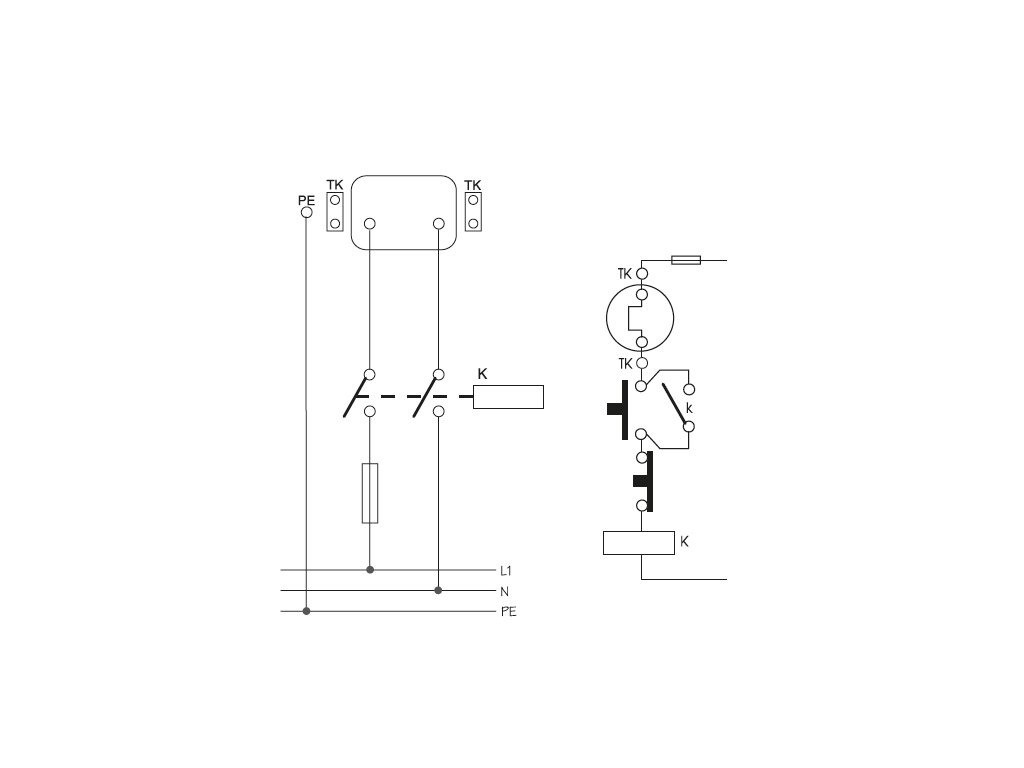

Svorkovnice je standardně z černého plastu, je volně na přívodním kabelu od motoru a je jí možno samořeznými šrouby připevnit na dobře přístupné místo na skříni.

Regulace otáček

Regulace otáček se provádí elektronickými nebo transformátorovými regulátory změnou napětí. Provedeni IRT doporučujeme přednostně regulovat frekvenčními měniči.

Hluk

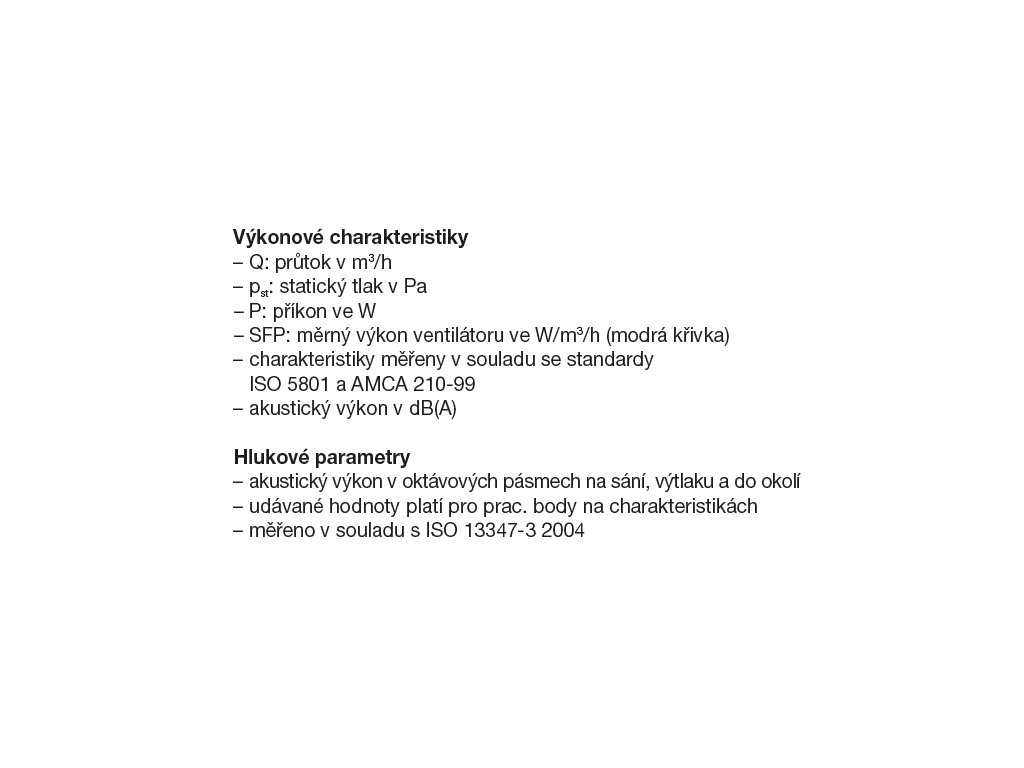

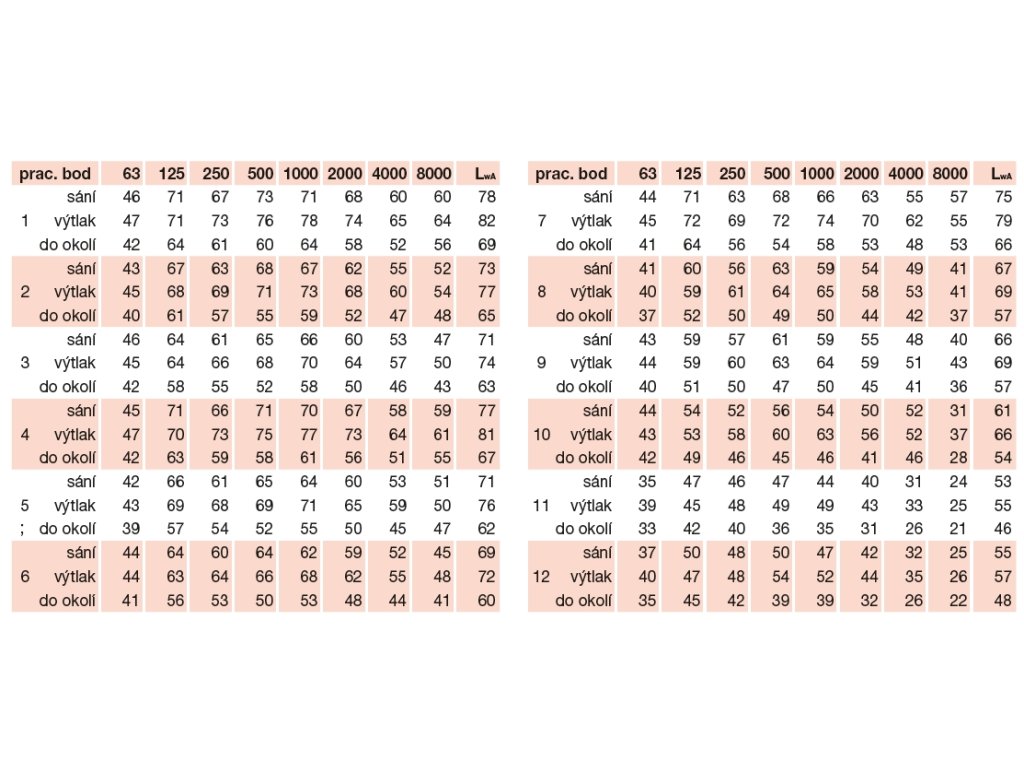

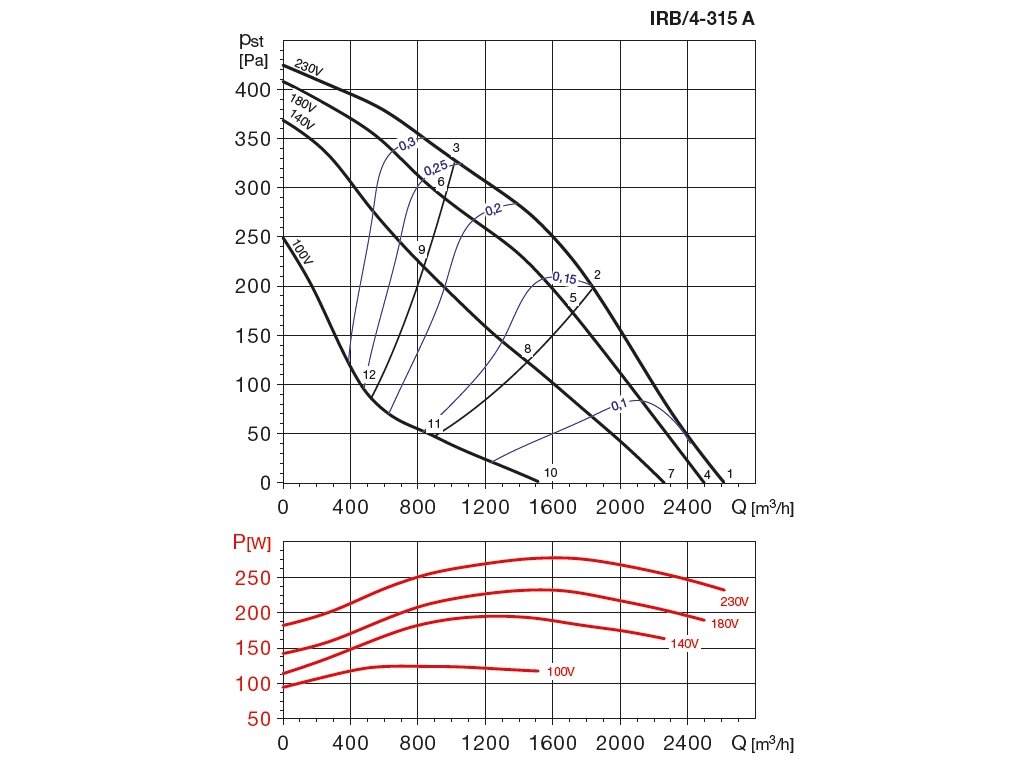

Hluk emitovaný ventilátorem je uveden v tabulkách pro čtyři části výkonové křivky.

Montáž

Montáž v každé poloze ventilátoru, s ohledem na revizní činnost a možnost sejmutí revizního víka přednostně s osou motoru svisle.

Pokyny

Ventilátory jsou vhodné pro obecné vzduchotechnické aplikace, kde se s výhodou uplatní nízká zástavbová výška ventilátoru. Ventilátory jsou vzhledem ke krytí a vyšší pracovní teplotě vhodné pro odvětrání skladů, restaurací, nemocnic a sportovních hal. Nepřehlédněte rekuperační výměníky tepla (viz příslušenství).

Doplňkové parametry

Kategorie: Ventilátory IRB/IRT, Potrubní ventilátory do hranatého potrubí, Kovové ventilátory do potrubí
Hmotnost: 37 kg
Kategorie průtoku vzduchu (0 Pa) [m3/h]: 2001-5000
Kategorie příkonu [W]: 101-500
Napětí: 230 V
Akustický tlak (hlučnost) (dB(A)): 59/51/63
? Krytí: IP 44
Materiál: Kov, Ocel, Ocel, pozink, Ocel, korozivzdorná, Ocel, galvanizovaná
Otáčky (min-1): 1397
Proud (A): 1,2
Průtok (0 Pa) (m3/h): 2620
Regulátor: REV 1,5
Rozměry potrubí (mm): 600x350
Teplota (°C): -40 až +70
Výkon (W): 278
Motor: AC
Umístění: Do potrubí
Hmotnost (kg): 37
Značka: Soler & Palau
Tvar napojitelného potrubí: Pro čtyřhranné potrubí
