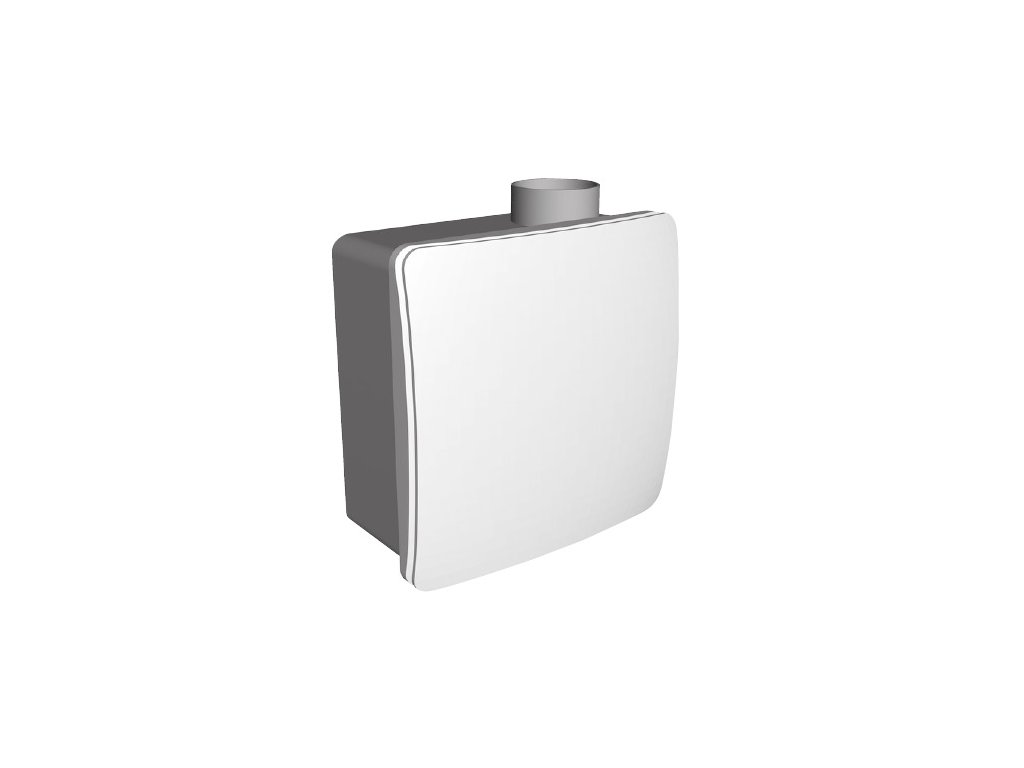

KN 2 UPDT3 60 (ERKF) radiální ventilátor s časovým doběhem pro zapuštěnou montáž do stropu

Kód: V19585
4 917 Kč 4 064 Kč bez DPH
Na dotaz
Možnosti doručení
Kvalitní radiální ventilátor do koupelny s kuličkovými ložisky, zpětnou klapkou, zabudovaným filtrem, časovým doběhem, vhodný k montáži do stropu (podhledu).

Detailní informace

Detailní popis produktu

Radiální ventilátor KN 2 rakouského výrobce Red-Ring je konstruován pro potrubní rozvody větších délek s vyšší tlakovou ztrátou. Elektrické krytí motoru ventilátoru je IPX5 - hodí se tak i do zóny 1.

Skříň

Skříň je z kvalitního ABS plastu nepodléhajícímu žloutnutí, barva bílá. Provedení AP má výtlak směrem dozadu, průměr výtlačného hrdla 50 mm s přiloženým přechodem na 75 mm. Provedení UP má boční výtlak, průměr výtlačného hrdla 74 mm. Běžně se používá potrubí průměru 80 mm nebo standardní 100 mm. Montáž na stěnu, pod omítku nebo do podhledu. Čelní mřížka obsahuje filtr a tlumič hluku. Ventilátory obsahují zpětnou klapku.

Oběžné kolo

Oběžné kolo je radiální s dopředu zahnutými lopatkami, je vyrobeno z pozinkovaného plechu.

Motor

Motor je asynchronní s vnějším rotorem a rozběhovým kondenzátorem. Kuličková ložiska s tukovou náplní na dobu životnosti. Motor má tepelnou ochranu, teplotní odolnost do 40 °C. Krytí IPX5. Kvalitní motor, vysoká životnost.

Regulace otáček

Regulace otáček je možná pomocí elektronických regulátorů. Případně použijte rovnou dvourychlostní verzi GL.

Svorkovnice

Svorkovnice je přístupná po jednoduché demontáži čelní mřížky.

Hluk

Hluk emitovaný ventilátorem je měřen ve vzdálenosti 1 m v ose ventilátoru na straně sání. Jedná se kvalitní radiální ventilátory s odpovídající hlučností.

Montáž

Montáž provedení UP pod omítku nebo do podhledu (nutno objednat ve verzi s klapkou ERKF), v horizontální i vertikální poloze. Montáž provedení AP na stěnu nebo na strop (nutno objednat ve verzi s klapkou ERKF). Ventilátor se dodává sestavený, skříň je zakryta dočasným víkem proti zašpinění a po montáži se nahradí čelní mřížkou, která je volně přiložena. Na zvláštní objednávku lze dodat skříň, motor a ventilátor samostatně.

Varianty provedení

V názvu ventilátoru musí být kombinace parametrů, které potřebujete. Všechny varianty ventilátorů KN 2.

  • UP - vhodné pro zapuštěnou montáž
  • AP - vhodné pro přiznanou montáž (krabice je vidět)
  • ERKF - zpětná klapka nutná pro montáž na strop nebo do stropu (podhled)
  • DT3 - verze obsahující časový doběh
  • TE GL - dvouotáčková verze vhodná pro trvalé odvětrávání na nízké otáčky. Při stisku tlačítka (vypínače) po nastavenou dobu funguje na vysoké otáčky
  • NF - verze, která disponuje dodatečným odtahem z druhé místnosti nebo záchodové mísy

Pokyny

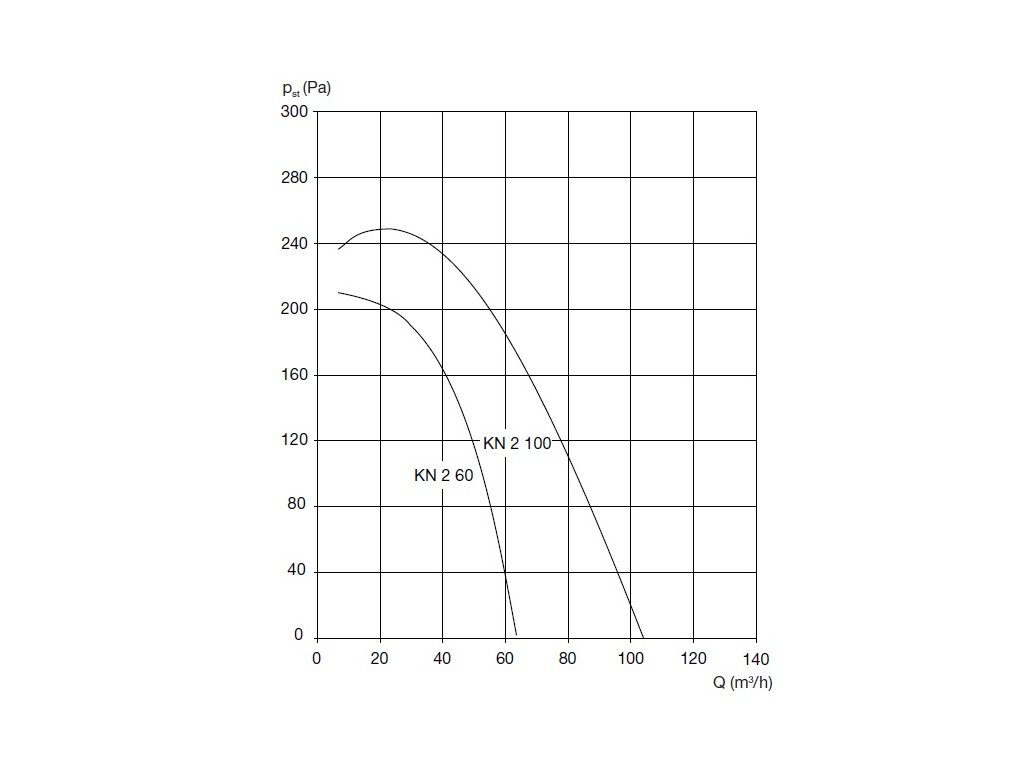

Radiální ventilátory KN 2 jsou vzhledem ke svým parametrům předurčeny k použití pro potrubní rozvody větších délek s vyšší tlakovou ztrátou (při dodržení všech pravidel návrhu ventilátoru). Výkonové charakteristiky platí pro provedení UP s horním vývodem. U provedení AP se zadním vývodem je průtok o cca 25 % nižší. Ventilátor je určen pro provoz ve vnitřním prostředí s okolní teplotou od 0 °C do +40 °C, pro dopravu čistého vzduchu bez prachu, mastnot a dalšího znečištění. Dále je nutné zajistit, aby ventilátor nenamrzal, nestékal do něj a neusazoval se v něm kondenzát vody z potrubí.

Upozornění

Časový doběh (ZVR-E (starší verze, už se neprodává), DT 3, DT 3R) nelze instalovat v aplikacích s použitím zářivkových svítidel a úsporných žárovek.

Doplňkové parametry

Kategorie: Radiální ventilátory do koupelny KN 2
Hmotnost: 2.5 kg
Průměr potrubí (připojení) [mm]: 80
Kategorie průtoku vzduchu (0 Pa) (m3/h): 0-100
Barva: bílá
? Krytí: IP X5
Kuličková ložiska: Ano
Maximální teplota (°C): 40
Napětí: 230 V
Otáčky (min-1): 1650
Průtok (0 Pa) (m3/h): 63
Příkon (W): 19
Akustický tlak (dB(A)): 38
Časový doběh: Ano
Kategorie příkonu (W): 0-50
Typ konstrukce: Radiální
Délka příruby ventilátoru [mm]: 50
Hygrostat: Ne
Motor: AC
Umístění: Do stropu
Značka: Red-Ring

Buďte první, kdo napíše příspěvek k této položce.

Přidat komentář
Nevyplňujte toto pole:
5
1x
4
0x
3
0x
2
1x
1
0x
Nevyplňujte toto pole:
2
VV Avatar autora | 20.3.2022
Kvalita provedení výrobku mi přijde za tu cenu poněkud malá. Samotný větrákové soustrojí je ke krabici přichyceno pomocí šesti dvojitých zaklapávacích jazýčků, což je při instalaci ohromný problém. Na stole jsem se s tím pral alespoň třičtvrtě hodiny. A teď ve stropě je celé soustrojí prakticky nerozebíratelné!!! Nešikovný je také návrh regulátoru DT3. Po zapnutí jističe se větrák na dobu časovače automaticky zapne, i když je přívod od spínače (konektor S) v pozici vypnuto.
M Avatar autora Miroslav Š. (Administrátor) 4.5.2022
Dobrý den, souhlasím s tím, že uchycení pomocí paciček není nejšťastnější. V kombinaci s těžko dostupným umístěním na stropě může být výměna trikovější. Zároveň to považuji za slabý důvod k označení výrobku za málo kvalitní. Tyto ventilátory jsou dlouhodobě používány velkými developery pro jejich takřka nulovou reklamovanost. Naprosto bez problému fungují dlouhé roky a to považuji společně s nízkou hlučností za velmi zásadní hodnotu. Ad problém s elektronikou - popsané chování je špatně. Může souviset se špatným zapojením příp. vadou na modulu DT3. Můžete nám prosím zaslat foto zapojení? Děkuji, Miroslav Š.
