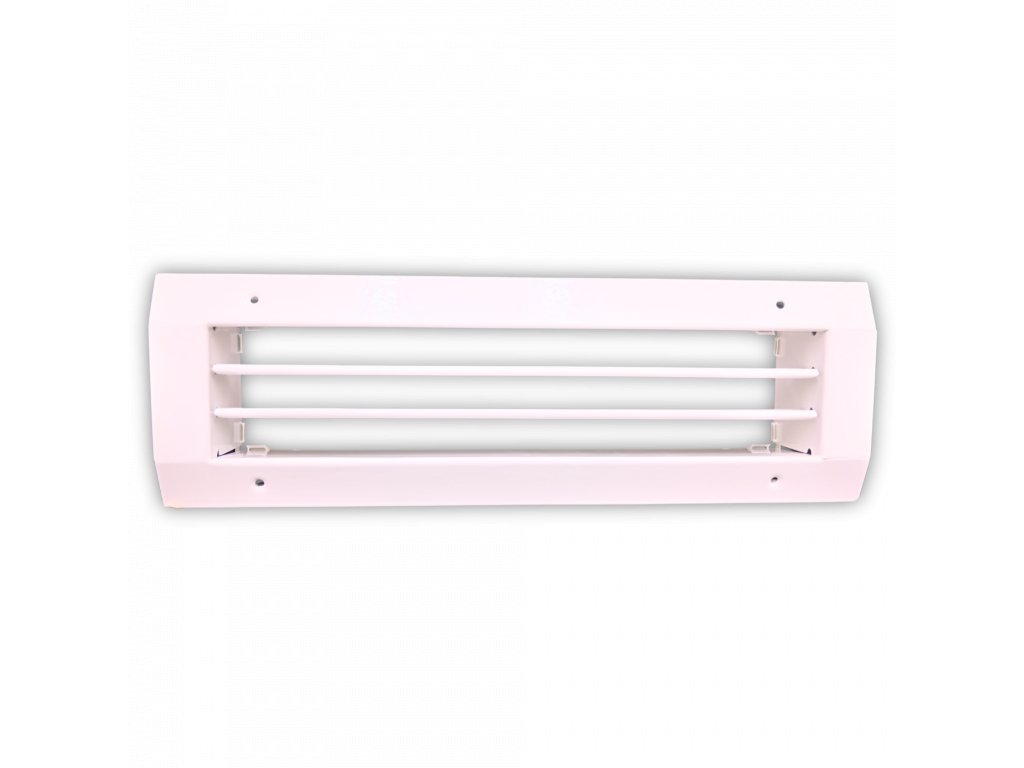

KVK2-V-1.0 500x200 vyústka komfortní
Popis

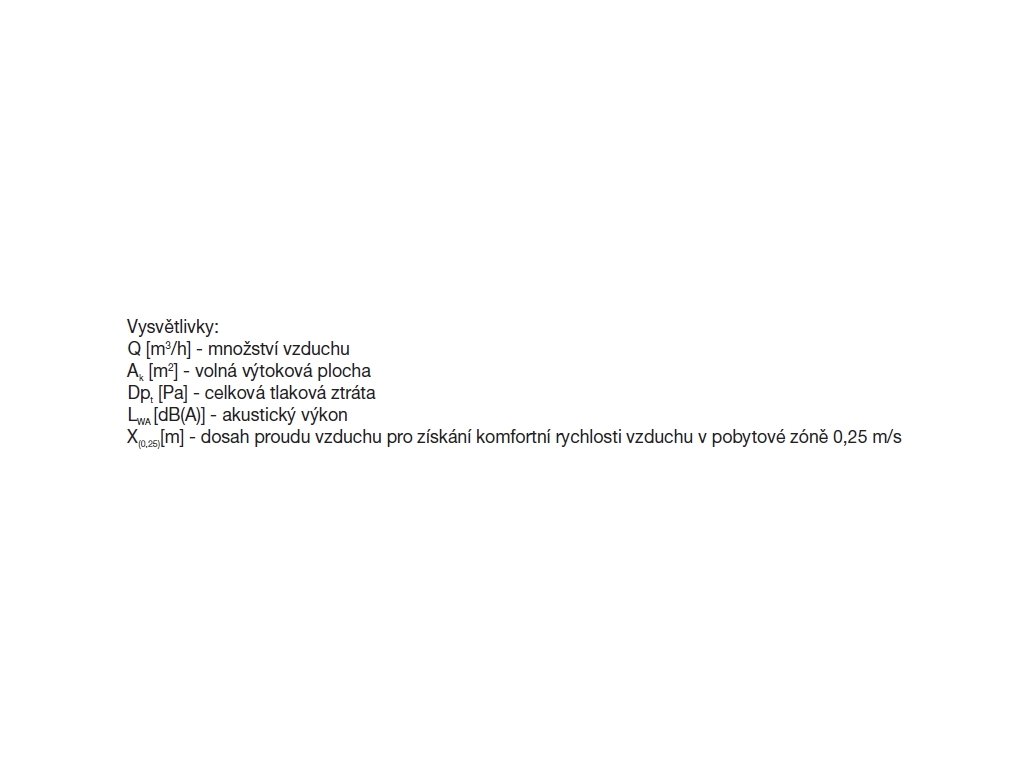

Parametry
| Ak (m2) | 0,0662 |
| Q min (m3/h) | 610 |
| Q max (m3/h) | 1210 |
| Lwa min (dB(A)) | 22 |
| Lwa max (dB(A)) | 44 |
| X(0,25) min (m) | 4,2 |
| X(0,25) max (m) | 6,7 |
| Dpt min (Pa) | 5 |
| Dpt max (Pa) | 20 |
Rozměry
| V | 200 |
| Š | 500 |
Informace
Vyústky do kruhového potrubí s nastavitelnými listy a roztečí 20 mm.
Konstrukce
Vyústky do kruhového potrubí jsou vyrobeny z ocelového plechu. Komfortní KVK jsou opatřeny bílou vypalovací barvou RAL 9010. Průmyslové vyústky KVP mají rám opatřený světle šedou vypalovací barvou RAL 7035 nebo se dodávají pouze v galvanizovaném provedení, listy jsou hliníkové přírodní elox. Regulace jsou vyrobeny z pozinkovaného plechu. Na vyžádání je možné dodat mřížky z mědi a nerezové oceli AISI 304 a AISI 316.
Instalace

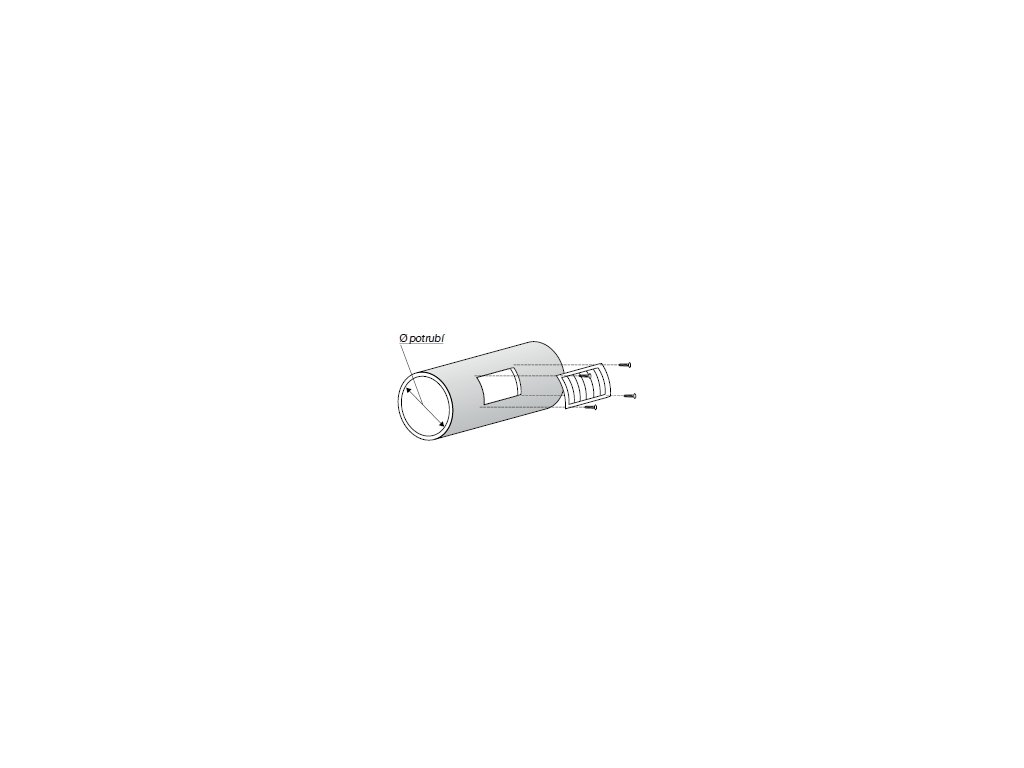

Obdélníkové vyústky pro kruhové potrubí se používají k usměrnění a regulaci průtoku vzduchu u vzduchotechnických zařízeních. Vyústky se používají pro přívod nebo odvod vzduchu dle typu instalace.
Montáž:

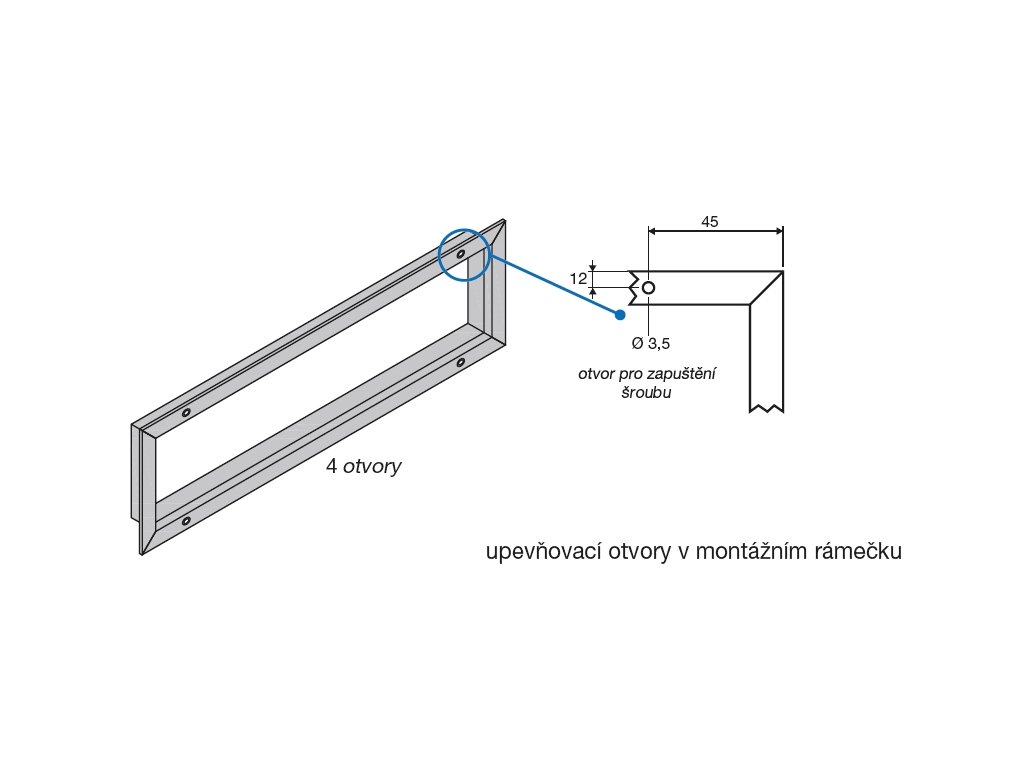

Standardní upevnění pomocí šroubů.
Příslušenství
regulační klapka R1 vyrobená z pozinkované oceli opatřená regulačními listy s protiběžným pohybem.
regulační klapka R2 vyrobená z pozinkované oceli opatřená regulačními listy s jednotným nastavitelným úhlem
otevíratelná regulační klapka OT s jedním regulačním listem umožňující nastavení 30-35°.
Konstrukce
Vyústky do kruhového potrubí jsou vyrobeny z ocelového plechu. Komfortní KVK jsou opatřeny bílou vypalovací barvou RAL 9010. Průmyslové vyústky KVP mají rám opatřený světle šedou vypalovací barvou RAL 7035 nebo se dodávají pouze v galvanizovaném provedení, listy jsou hliníkové přírodní elox. Regulace jsou vyrobeny z pozinkovaného plechu. Na vyžádání je možné dodat mřížky z mědi a nerezové oceli AISI 304 a AISI 316.
Instalace
Obdélníkové vyústky pro kruhové potrubí se používají k usměrnění a regulaci průtoku vzduchu u vzduchotechnických zařízeních. Vyústky se používají pro přívod nebo odvod vzduchu dle typu instalace.
Montáž:
Standardní upevnění pomocí šroubů.
Příslušenství
regulační klapka R1 vyrobená z pozinkované oceli opatřená regulačními listy s protiběžným pohybem.
regulační klapka R2 vyrobená z pozinkované oceli opatřená regulačními listy s jednotným nastavitelným úhlem
otevíratelná regulační klapka OT s jedním regulačním listem umožňující nastavení 30-35°.
