MBE 160/2,1 R2 elektrický ohřívač vzduchu s regulací do kruhového potrubí

Kód: V9792
14 223 Kč 11 755 Kč bez DPH
Skladem
Možnosti doručení
skříň z galvanizovaného plechu, obsahuje svorkovnici, vnitřní instalaci a regulátor topného výkonu včetně chladiče výkonového prvku topné tyče jsou z nerezové oceli je vybaven dvěma termostaty, pracovním (60°C) a bezpečnostním (vypíná při 120°C) tlačítko resetu bezpečnostního termostatu je umístěno na skříni, při montáži je nutno umístit ohřívač s ohledem na revizní činnost plynulá regulace se provádí přivedením regulačního napětí s rozsahem 0–10 V v závislosti na regulační odchylce nebo vestavěným regulátorem teploty ohřívač je vybaven vlastním regulátorem teploty se vstupy pro čidla TGBK regulátor umožňuje připojení s regulační jednotkou Unireg®, případně s kompletní regulací Digireg® Technické parametry řídicí napětí 0 až 10 V DC odebíraný proud při řídicím napětí 10 V do 10 mA rozsah řídicího napětí pro 0–100 % výkonu ohřívače je cca 1,9 až 9,6 V tepelná ztráta na chladičích max. 0,6% výkonu ohřívače (bližší údaje na vyžádání) provozní teplota na chladičích (při teplotě okolí 40 °C) je do 85 °C maximální teplota na chladičích s elektronickým omezením při nedostatečném chlazení do 100 °C perioda spínání ohřívače cca 20 s řídicí obvod je galvanicky oddělen od síťového napětí, zachovává podmínky pro obvody SELV pro řidicí systémy, které nemohou dodat řídicí napětí s proudem 10 mA, je k dispozici převodník PS-21 krytí IP43 montují se za ventilátor ve směru průtoku vzduchu, mezi ventilátor a ohřívač je nutno vložit cca 1 m potrubí při vypnutí ventilátorů smějí klapky v systému zavřít až po dochlazení tyčí, v opačném případě hrozí poškození ohřívače a ostatního zařízení. Pozor! Elektrický ohřívač musí mít pro zachování správné funkce minimální rychlost přes topné spirály 1,5 m/s. Při nedodržení této rychlosti se topné spirály přehřívají a vypíná termoochrana ohřívače. Tím se zásadně snižuje životnost topných spirál. mimo standardní řadu výkonů jsou k dispozici následující provedení: – MBE-100 R2 - 0,8 kW – MBE-125 R2 - 0,4/0,8 kW – MBE-160 R2 - 0,7/1,4 kW – MBE-200 R2 - 2/4/6/9 kW – MBE-250 R2 - 1/2/3/4/9 kW – MBE-315 R2 - 12/15 kW – MBE-355 R2 - 6/12/15/18 kW – MBE-400 R2 - 6/12/15/18 kW – MBE-500 R2 - 6/12/15/18 kW

Detailní informace

Detailní popis produktu

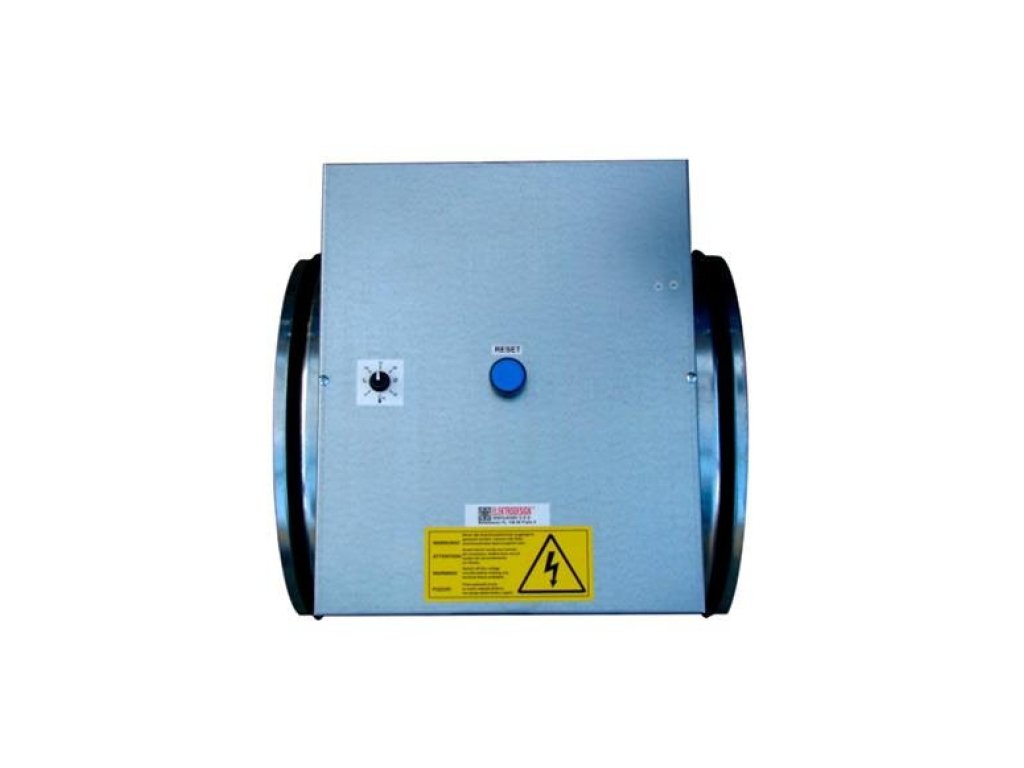

skříň z galvanizovaného plechu, obsahuje svorkovnici, vnitřní instalaci a regulátor topného výkonu včetně chladiče výkonového prvku
topné tyče jsou z nerezové oceli

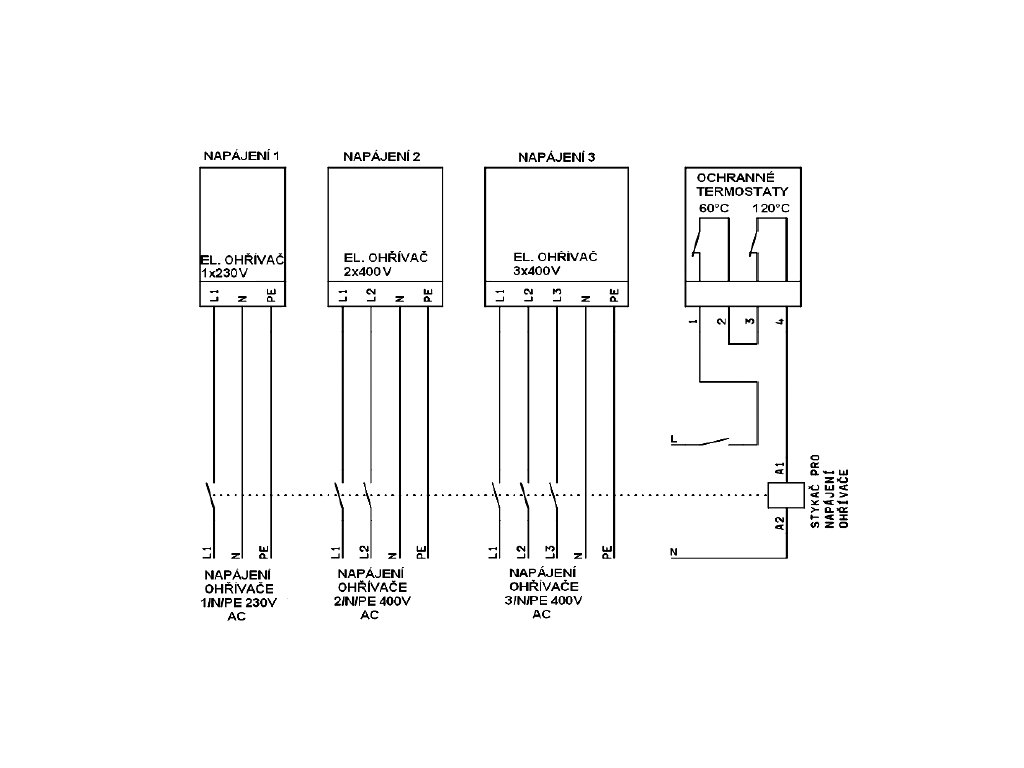

je vybaven dvěma termostaty, pracovním (60°C) a bezpečnostním (vypíná při 120°C)
tlačítko resetu bezpečnostního termostatu je umístěno na skříni, při montáži je nutno umístit ohřívač s ohledem na revizní činnost
plynulá regulace se provádí přivedením regulačního napětí s rozsahem 0–10 V v závislosti na regulační odchylce nebo vestavěným regulátorem teploty
ohřívač je vybaven vlastním regulátorem teploty se vstupy pro čidla TGBK
regulátor umožňuje připojení s regulační jednotkou Unireg®, případně s kompletní regulací Digireg®
Technické parametry
řídicí napětí 0 až 10 V DC
odebíraný proud při řídicím napětí 10 V do 10 mA
rozsah řídicího napětí pro 0–100 % výkonu ohřívače je cca 1,9 až 9,6 V
tepelná ztráta na chladičích max. 0,6% výkonu ohřívače (bližší údaje na vyžádání)
provozní teplota na chladičích (při teplotě okolí 40 °C) je do 85 °C
maximální teplota na chladičích s elektronickým omezením při nedostatečném chlazení do 100 °C
perioda spínání ohřívače cca 20 s
řídicí obvod je galvanicky oddělen od síťového napětí, zachovává podmínky pro obvody SELV
pro řidicí systémy, které nemohou dodat řídicí napětí s proudem 10 mA, je k dispozici převodník PS-21
krytí IP43
montují se za ventilátor ve směru průtoku vzduchu, mezi ventilátor a ohřívač je nutno vložit cca 1 m potrubí
při vypnutí ventilátorů smějí klapky v systému zavřít až po dochlazení tyčí, v opačném případě hrozí poškození ohřívače a ostatního zařízení.
Pozor! Elektrický ohřívač musí mít pro zachování správné funkce minimální rychlost přes topné spirály 1,5 m/s. Při nedodržení této rychlosti se topné spirály přehřívají a vypíná termoochrana ohřívače. Tím se zásadně snižuje životnost topných spirál.

mimo standardní řadu výkonů jsou k dispozici následující provedení:
– MBE-100 R2 - 0,8 kW
– MBE-125 R2 - 0,4/0,8 kW
– MBE-160 R2 - 0,7/1,4 kW
– MBE-200 R2 - 2/4/6/9 kW
– MBE-250 R2 - 1/2/3/4/9 kW
– MBE-315 R2 - 12/15 kW
– MBE-355 R2 - 6/12/15/18 kW
– MBE-400 R2 - 6/12/15/18 kW
– MBE-500 R2 - 6/12/15/18 kW

Upozornění

Při vypnutí VZT systému musí být pro ochlazení topných tyčí zajištěn doběh ventilátoru se zpožděním minimálně 2 minuty. V opačném případě hrozí poškození ohřívače a ostatních zařízení.

Uvádění do provozu

• pro tento výrobek je dostupná odborná pomoc při instalaci a zprovoznění, podrobnosti zde

Doplňkové parametry

Kategorie: Elektrické ohřívače s regulací pro kruhové potrubí MBE R2

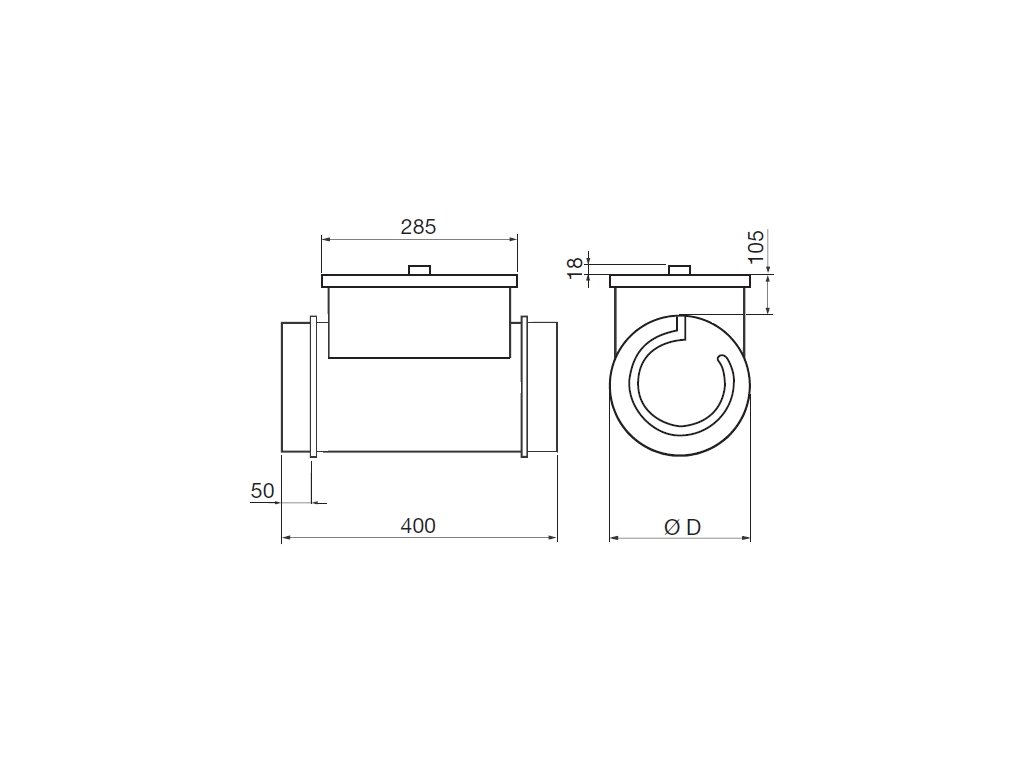

Průměr potrubí (připojení) [mm]: 160

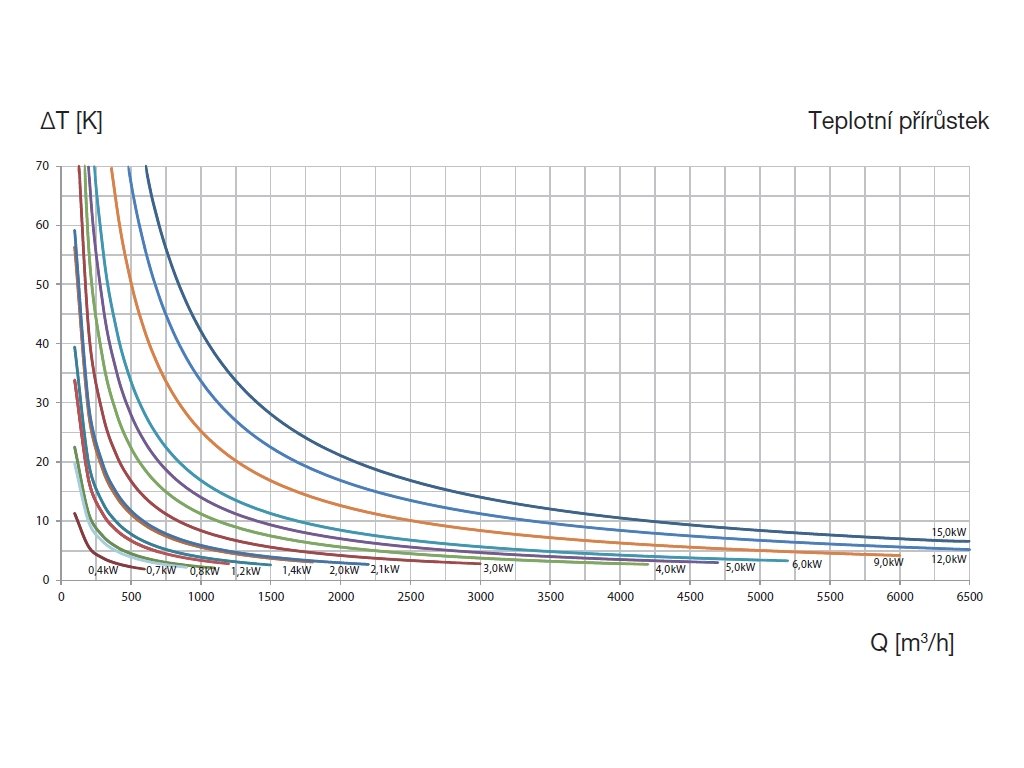

Křivka Deltap: 5
Minimální průtok (m3/h): 110
Napětí (V): 1/230
Proud (A): 9,1
Příkon (W): 2100
Výkon (kW): 2,1
Značka: Soler & Palau
