MBE-AFP 160/2,1 aktivní protimrazová ochrana
Kód: V729
Detailní popis produktu

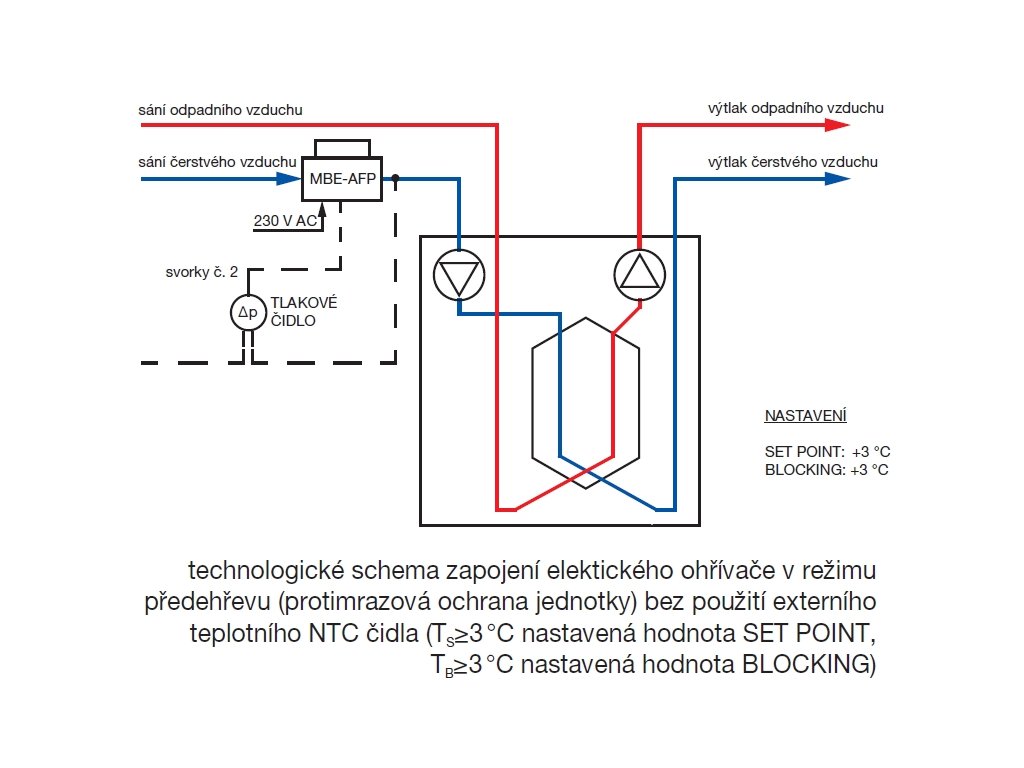

Ohřívač MBE AFP lze velmi jednoduše použít pro dohřev přívodního čerstvého vzduchu. Pokud nepostačuje nastavení výstupní teploty interním potenciometrem, je možno použít prostorový nástěnný termostat s rozpínacím kontaktem, který při dosažení prostorové teploty zablokuje provoz ohřívače. Při poklesu prostorové teploty naopak termostat provoz ohřívače odblokuje.
Upozornění
Před a za ohřívačem je nutné instalovat minimálně 0,5 m ocelového potrubí k zamezení kontaktu s hořlavými díly. Je nutné použití čidla průtoku vzduchu nebo tlakového čidla pro blokování chodu ohřívače při poklesu průtoku, resp. rychlosti proudění pod povolenou mez.
Skříň
• je standardně z galvanizovaného plechu bez izolace, na vyžádání je možno opatřit skříň izolací ze syntetické pryže nebo izolací EPP
• skříň obsahuje svorkovnici a řídící elektronickou jednotku s dvěma teplotními čidly
• určeno pro jednotky EHR 140, 280, 300, 325 a 480, DOMEO 210, IDEO 325 a 450
• topné tyče jsou z nerezové oceli
• vybavena bezpečnostní mřížkou na vstupu i výstupu
• skříň obsahuje svorkovnici a řídící elektronickou jednotku s dvěma teplotními čidly
• určeno pro jednotky EHR 140, 280, 300, 325 a 480, DOMEO 210, IDEO 325 a 450
• topné tyče jsou z nerezové oceli
• vybavena bezpečnostní mřížkou na vstupu i výstupu
El. připojení
• 2 termostaty, provozní termostat 40 °C a bezpečnostní 70 °C, bezpečnostní pojistka 90 °C nevratná
• NTC teplotní senzor k nastavení pracovní hodnoty dle vstupní teploty, regulovatelný interním potenciometrem 0–20 °C
• NTC teplotní senzor k nastavení výstupní teploty, regulovatelný interním potenciometrem 0–30 °C
• tlačítko bezpečnostního termostatu je přístupné uvnitř svorkovnice, na přání je možno umístit na víko skříně
• ohřívač musí být umístěn tak aby byl zabezpečen volný přístup pro servis a údržbu
• krytí IP42
• NTC teplotní senzor k nastavení pracovní hodnoty dle vstupní teploty, regulovatelný interním potenciometrem 0–20 °C
• NTC teplotní senzor k nastavení výstupní teploty, regulovatelný interním potenciometrem 0–30 °C
• tlačítko bezpečnostního termostatu je přístupné uvnitř svorkovnice, na přání je možno umístit na víko skříně
• ohřívač musí být umístěn tak aby byl zabezpečen volný přístup pro servis a údržbu
• krytí IP42
Regulace
• regulátor je napájen přímo z rozvodné sítě 230 VAC / 50 Hz
• výstupní teplota je plynule řízena 0–100%, interně lze nastavit potenciometrem 0–30 °C
• regulátor umožňuje připojení externího kanálového čidla (třída elektrické izolace II.), které snímá aktuální teplotu vzduchu za ohřívačem nebo rekuperátorem
• je možné blokovat ohřívač, když vstupní teplota dosáhne nastavené hodnoty 0–20 °C
• je možné blokovat ohřívač připojením externího čidla průtoku vzduchu, tlakového čidla, pokojového termostatu atd.
• výstupní teplota je plynule řízena 0–100%, interně lze nastavit potenciometrem 0–30 °C
• regulátor umožňuje připojení externího kanálového čidla (třída elektrické izolace II.), které snímá aktuální teplotu vzduchu za ohřívačem nebo rekuperátorem
• je možné blokovat ohřívač, když vstupní teplota dosáhne nastavené hodnoty 0–20 °C
• je možné blokovat ohřívač připojením externího čidla průtoku vzduchu, tlakového čidla, pokojového termostatu atd.
Příslušenství
• TGCU-3-IZ – externí výstup pro teplotní čidlo – elektrická izolace třída II.
• izolovaný plášť k zamezení kondenzace EPP nebo FX
• izolovaný plášť k zamezení kondenzace EPP nebo FX
Doplňkové parametry
| Kategorie: | Protimrazové ochrany |
|---|---|

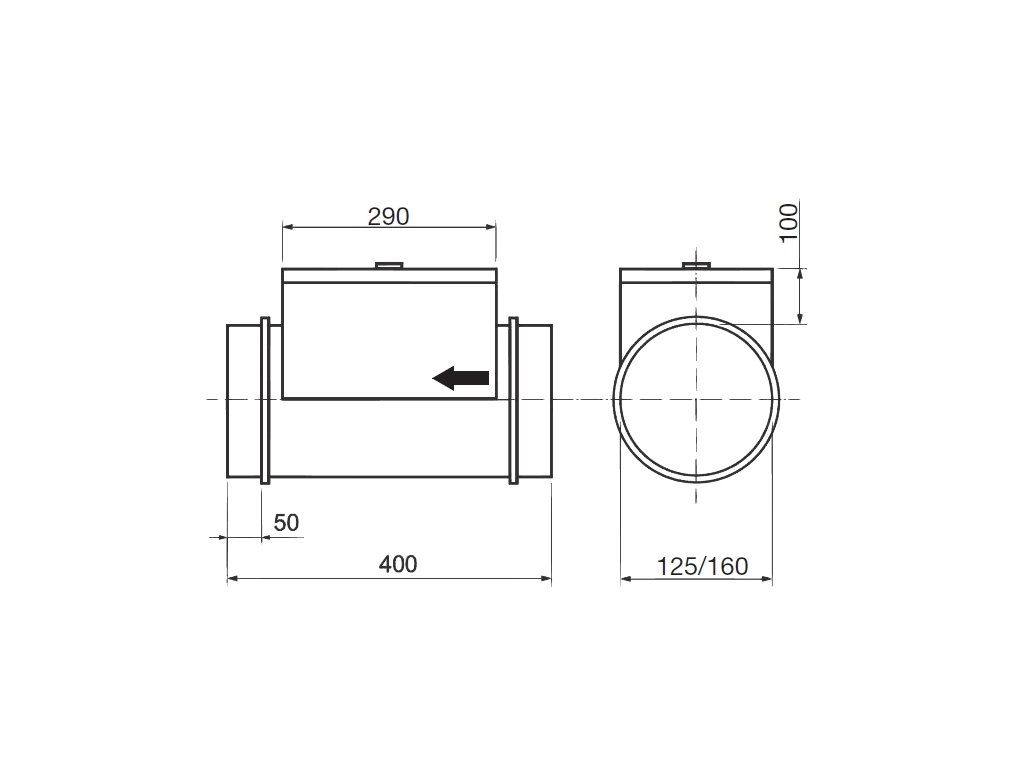

| Průměr potrubí (připojení) [mm]: | 160 |
| Jištění (A): | 10 |
| Minimální průtok (m3/h): | 95 |
| Napětí (V): | 1/230 |
| Proud (A): | 9,13 |
| Příkon (W): | 2100 |
| Značka: | Soler & Palau |
