MBW 315 vodní ohřívač

Neohodnoceno

je určen pro kruhové potrubí plášť vodního ohřívače je z galvanizovaného plechu lamely jsou hliníkové na měděných trubičkách připojení je kleštinovým přechodem se závitem, který není v dodávce nebo letováním (viz tabulka) ohřívač se montuje cca 1 m za ventilátor pokud je ohřívač instalován před ventilátorem, je nutno zjistit, zda výstupní teplota vzduchu nepřekračuje povolenou pracovní teplotu ventilátoru maximální pracovní tlak je 10 bar maximální provozní teplota 100 °C u přívodních jednotek je vždy nutno použít protimrazovou ochranu při montáži je nutno pamatovat na vypouštění teplovodní soustavy a odvzdušnění
Dostupnost Skladem
Běžná cena 12 347 Kč
Ušetříte 1 764 Kč (–14 %)
Cena 8 746,28 Kč bez DPH
10 583 Kč
Kód produktu V9865
Kategorie Vodní ohřívače pro kruhové potrubí MBW


Parametry

Průtok (m3/h)1410
Teplota vstup vzduchu (°C)0
Výkon (kW)16,6/10,9
Tlaková ztráta vzduchu (Pa)39/39
Tlaková ztráta vody (kPa)6/3
Průtok vody (l/h)730/470
Průměr potrubí (připojení) (mm)22
Hmotnost (kg)11,9

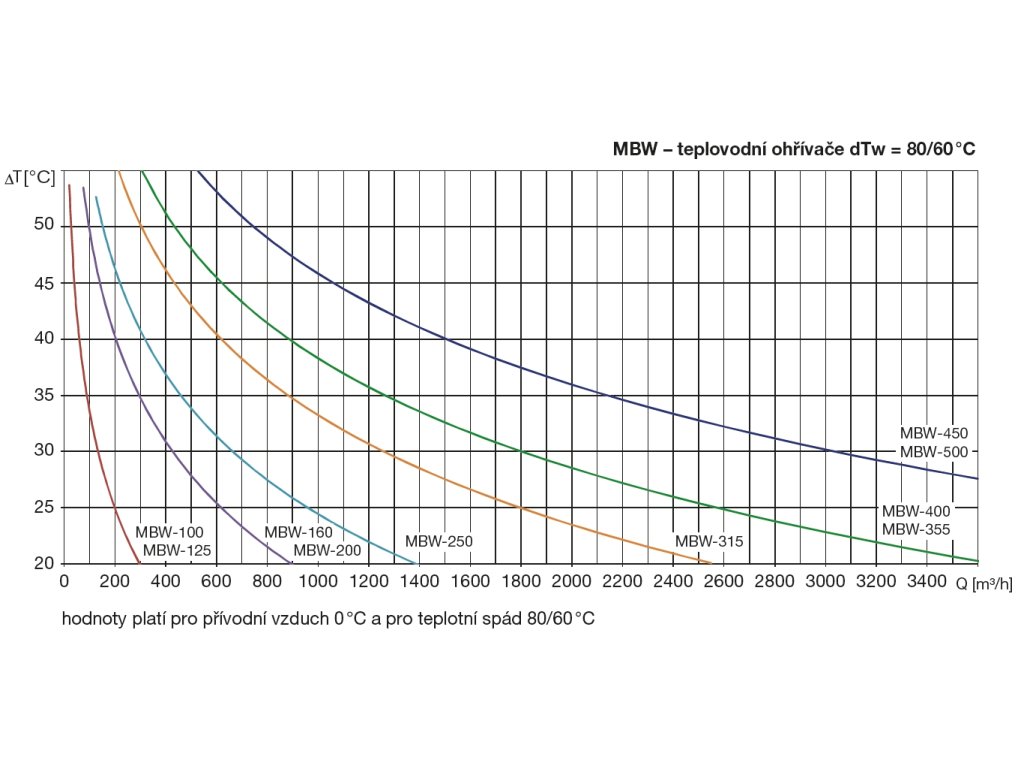

hodnoty platí pro přívodní vzduch 0 °C a pro teplotní spády vody 80/60°C / 60/40 °C

Rozměry

B408
F365
G40
H460
L380
d22
Průměr D315

Informace

je určen pro kruhové potrubí
plášť vodního ohřívače je z galvanizovaného plechu
lamely jsou hliníkové na měděných trubičkách
připojení je kleštinovým přechodem se závitem, který není v dodávce nebo letováním (viz tabulka)
ohřívač se montuje cca 1 m za ventilátor
pokud je ohřívač instalován před ventilátorem, je nutno zjistit, zda výstupní teplota vzduchu nepřekračuje povolenou pracovní teplotu ventilátoru
maximální pracovní tlak je 10 bar
maximální provozní teplota 100 °C
u přívodních jednotek je vždy nutno použít protimrazovou ochranu
při montáži je nutno pamatovat na vypouštění teplovodní soustavy a odvzdušnění
Hmotnost (kg) 11,9
Průměr potrubí (připojení) (mm) 22
Průtok (m3/h) 1410
Průtok vody (l/h) 730/470
Tlaková ztráta vody (kPa) 6/3
Tlaková ztráta vzduchu (Pa) 39/39
Výkon (kW) 16,6/10,9
Rozměr d 22
Rozměr L 380
Rozměr Průměr D 315
Rozměr B 408
Rozměr G 40
Rozměr H 460
Rozměr F 365
