NZL-W 450 vzduchotechnická dýza s dlouhým dosahem
Kód: V6014
Detailní popis produktu
Dýza s dlouhým dosahem umožňuje ruční otáčení o 360° a odklon až o 30°. Dýzy jsou určeny pro distribuci vzduchu na velkou vzdálenost ve velkých prostorech, např. nákupní střediska, haly a jiné veřejné prostory. Dýza má optimalizovaný design pro zajištění nízké hlučnosti. Provedení bez regulační klapky (NZL-A) nebo s regulační klapkou (NZL-A-RE).
Konstrukce
Dýzy jsou vyrobeny z hliníku opatřeného průhledným ochranným lakem.
Instalace
Dýzy jsou určeny pro montáž do stěny nebo do stropu pro přívod vzduchu. Doporučená výška instalace 2,4 – 11,5 m.
Montáž
pomocí šroubů na krycím rámečku přímo na potrubí nebo pomocí speciálního příslušenství.
Příslušenství
NZL-A-RF – adaptér pro připojení na ohebnou hadici
NZL-A-RC – adaptér pro připojení na kruhové potrubí
NZL-A-CR – krycí rámeček pro zakrytí šroubů dýzy NZL-A nebo NZL-A-RE
Konstrukce
Dýzy jsou vyrobeny z hliníku opatřeného průhledným ochranným lakem.
Instalace
Dýzy jsou určeny pro montáž do stěny nebo do stropu pro přívod vzduchu. Doporučená výška instalace 2,4 – 11,5 m.
Montáž
pomocí šroubů na krycím rámečku přímo na potrubí nebo pomocí speciálního příslušenství.
Příslušenství
NZL-A-RF – adaptér pro připojení na ohebnou hadici
NZL-A-RC – adaptér pro připojení na kruhové potrubí
NZL-A-CR – krycí rámeček pro zakrytí šroubů dýzy NZL-A nebo NZL-A-RE

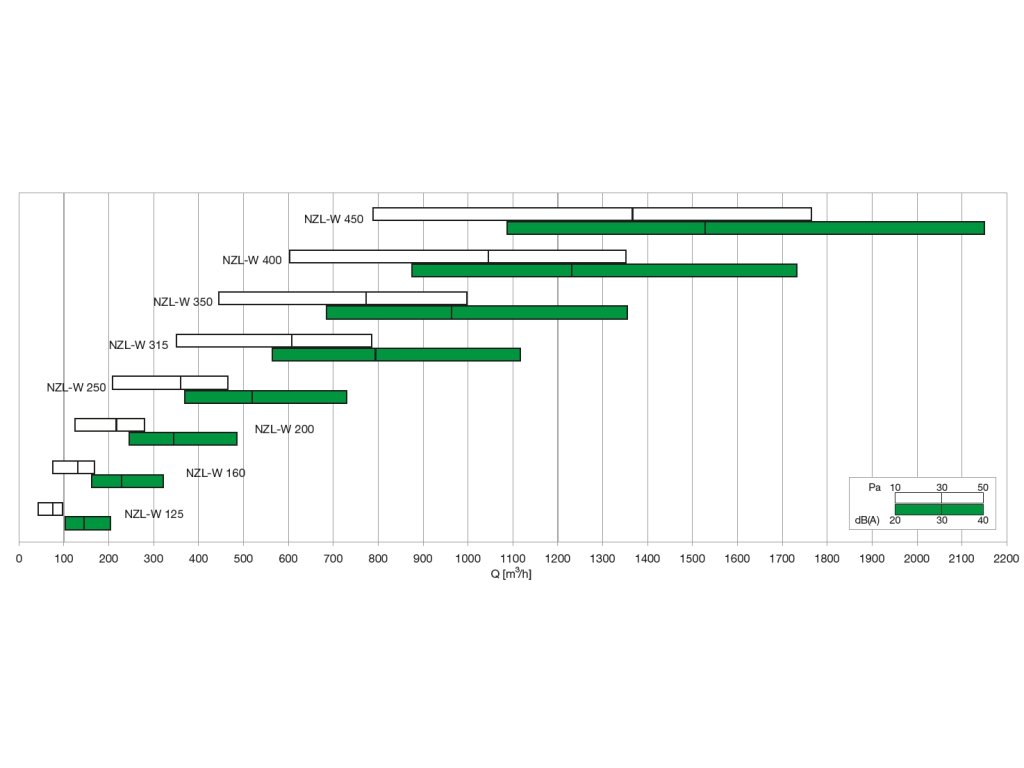

Doplňkové parametry
| Kategorie: | Dýzy s dlouhým dosahem NZL-W |
|---|---|
| Průměr potrubí (připojení) [mm]: | 450 |
| Ak (m2): | 0,15904 |
| Dpt max (Pa): | 50 |
| Dpt min (Pa): | 10 |
| Lwa max (dB(A)): | 34 |
| Lwa min (dB(A)): | <20 |
| Q max (m3/h): | 1760 |
| Q min (m3/h): | 790 |
| X(0,25)-Y(0,25) max (m): | 63,1 |
| X(0,25)-Y(0,25) min (m): | 28,5 |
| Rozměr B: | 276 |
| Rozměr E: | 520 |
| Rozměr F: | 41 |
| Rozměr G: | 274 |
| Rozměr D: | 233 |
| Rozměr A: | 470 |
| Rozměr C: | 448 |
