PPV 1 přívodní prvek čerstvého vzduchu

PPV je čtyřhranný přívodní prvek čerstvého vzduchu pro instalaci za radiátor. Montáž s prostupem do venkovní stěny. PPV má vestavěnou klapku ovládanou pákou na horní straně. Pro zajištění dobré těsnosti proti stěně je zadní část přívodního prvku vybavena těsnicími proužky ze syntetické gumy.
K přívodnímu prvku se dodávají tři typy teleskopických nástavců pro průchod stěnou včetně typu s tlumičem hluku jako příslušenství. Dodává se také verze s prodlouženou pákou klapky.

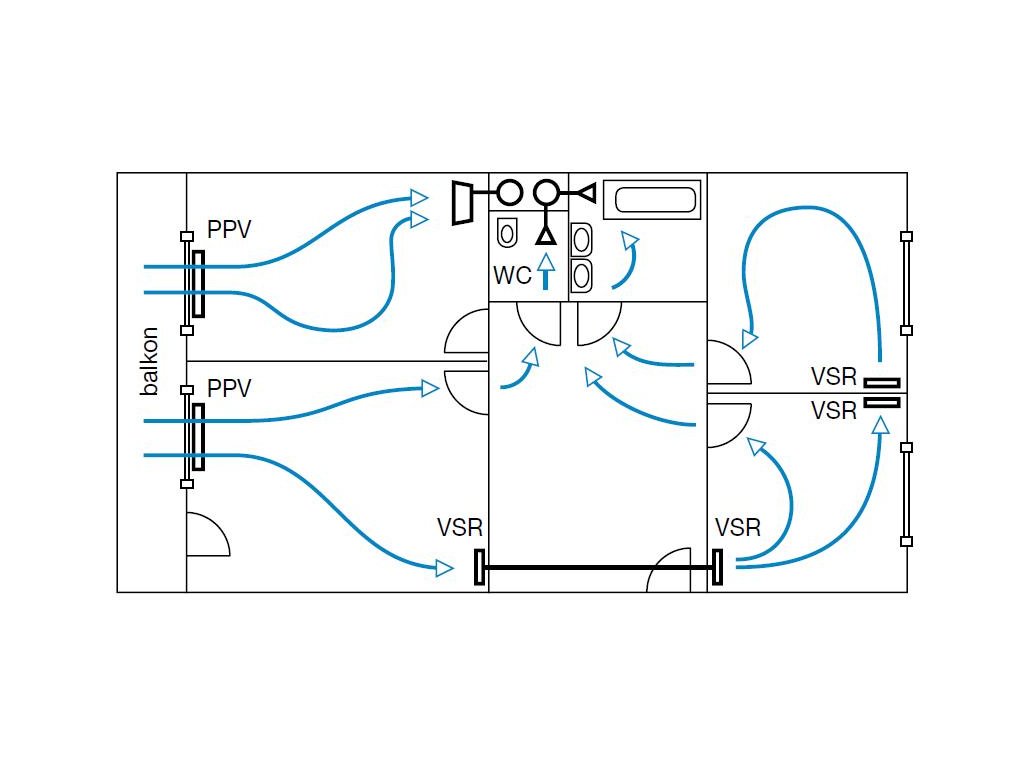

PPV se používá pro přívod čerstvého vzduchu ve spojení s mechanickým ventilačním systémem, přičemž je dosaženo výborného přívodu vzduchu a konvekce tepla. PPV se typicky používá v instalacích s požadavkem na jednoduchou a ekonomickou montáž. Přívodní prvek PPV2 se používá v případech požadavku na maximální ohřev vzduchu.
vynikající přívod vzduchu a konvekce tepla
montáž do stěny s tloušťkou od 270 do 440 mm
lze dodat s teleskopickým tlumičem hluku
teleskopický průchod stěnou má koncový díl v délce šířky cihly
Příklad provedení objednávky:
PPV–a–b
Typ - výška - příslušenství
Příslušenství
0 – bez příslušenství
1 – teleskopický nástavec 230mm
2 – teleskopický nástavec 440mm
3 – teleskopický nástavec s tlumičem
Materiály a povrchy
Přívodní prvek – galvanizovaná ocel s hliníkovým tlumičem
Stěnový teleskopický nástavec – galvanizovaná ocel s hliníkovou vložkou
Zvuková izolace – pěnový materiál Melamin
Standardní barva – prášková barva RAL 9010 bílá
Údržba
Pro potřeby čištění a údržby je čelní panel možno demontovat ze stěnové lišty. Venkovní povrchy přívodního prvku je možno čistit běžnými prostředky.
Montáž
Instalační lišta, která je součástí dodávky, se připevňuje ke stěně. Přívodní prvek čerstvého vzduchu se montuje na instalační lištu pomocí šroubů skrz spodní okraj čelního panelu. Šířka stěnového teleskopického nástavce:
230 mm – odpovídá síle cihly
470 mm – odpovídá 2 cihlám
Příslušenství
teleskopický stěnový nástavec šířka 230 mm, váha 2,0 kg
teleskopický stěnový nástavec šířka 470 mm, váha 3,8 kg
teleskopický nástavec s tlumičem hluku váha 4,7 kg
prodloužená tyč klapky
