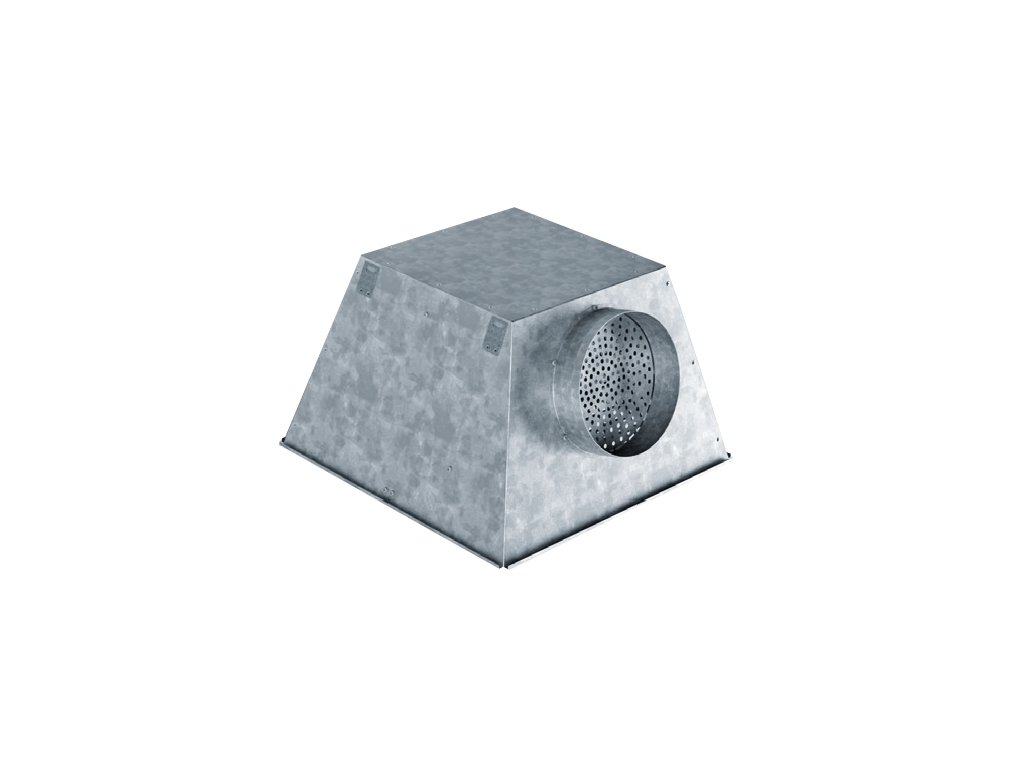

PQZ-H-EKO 825 RE odvodní plenum box horizontální

Kód: V7064
3 328 Kč 2 750 Kč bez DPH
Na dotaz
Možnosti doručení
Plenum boxy pro vířivé anemostaty s připojením na čtvercovou čelní desku. Tvar komolého čtyřbokého jehlanu plenum boxů umožňuje stohování a tím lze uspořit místo při dopravě. Konstrukce Plenum boxy jsou určeny pro přívod a odvod v horizontálním či vertikálním směru. Plenum boxy jsou vyrobeny z pozinkovaného plechu. Regulace se provádí natáčením regulační klapky pomocí lanek. Instalace Plenum boxy se upevňují na závitové tyče M8 (tyče nejsou součástí balení). Montáž Plenum box je potřeba osadit kruhovou zděří, rozrážecím plechem a konzolou pro uchycení čelní desky. Montáž se provádí pomocí závrtných šroubů do plechu Průměr 4,2 x 16 mm (šrouby jsou součástí balení). Čelní deska se upevňuje do konzole středovým šroubem M6, který je součástí dodávky s čelní deskou. Příslušenství Plenum boxy jsou dodávány ve standardním provedení nebo s vnější izolací Mirelon. Za příplatek je možnost dodání s vnější izolací Armaflex. Přívodní boxy jsou standardně dodávány s regulační klapkou, rozrážecím plechem a konzolou pro uchycení čelní desky. Odvodní boxy jsou standardně dodávány s regulační klapkou a konzolou pro uchycení čelní desky.

Detailní informace

Detailní popis produktu

Plenum boxy pro vířivé anemostaty s připojením na čtvercovou čelní desku. Tvar komolého čtyřbokého jehlanu plenum boxů umožňuje stohování a tím lze uspořit místo při dopravě.
Konstrukce
Plenum boxy jsou určeny pro přívod a odvod v horizontálním či vertikálním směru. Plenum boxy jsou vyrobeny z pozinkovaného plechu. Regulace se provádí natáčením regulační klapky pomocí lanek.
Instalace
Plenum boxy se upevňují na závitové tyče M8 (tyče nejsou součástí balení).
Montáž
Plenum box je potřeba osadit kruhovou zděří, rozrážecím plechem a konzolou pro uchycení čelní desky. Montáž se provádí pomocí závrtných šroubů do plechu Průměr 4,2 x 16 mm (šrouby jsou součástí balení). Čelní deska se upevňuje do konzole středovým šroubem M6, který je součástí dodávky s čelní deskou.
Příslušenství
Plenum boxy jsou dodávány ve standardním provedení nebo s vnější izolací Mirelon. Za příplatek je možnost dodání s vnější izolací Armaflex. Přívodní boxy jsou standardně dodávány s regulační klapkou, rozrážecím plechem a konzolou pro uchycení čelní desky. Odvodní boxy jsou standardně dodávány s regulační klapkou a konzolou pro uchycení čelní desky.

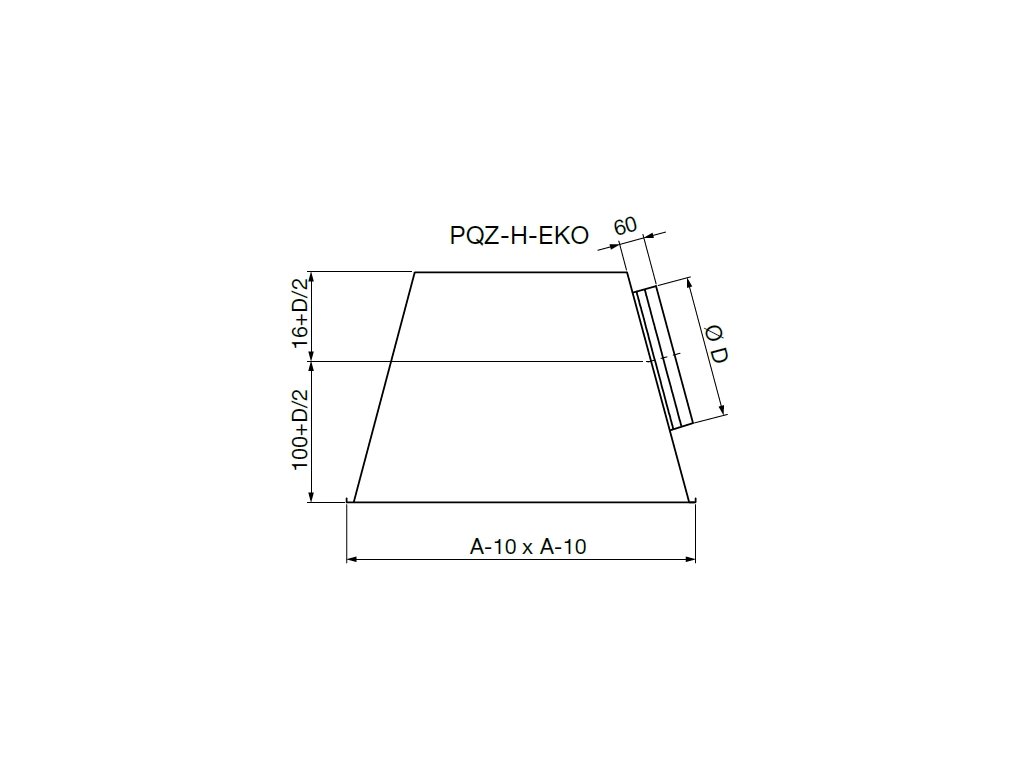

Doplňkové parametry

Kategorie: PQZ-EKO
Rozměr A: 825
Rozměr Průměr D: 348
