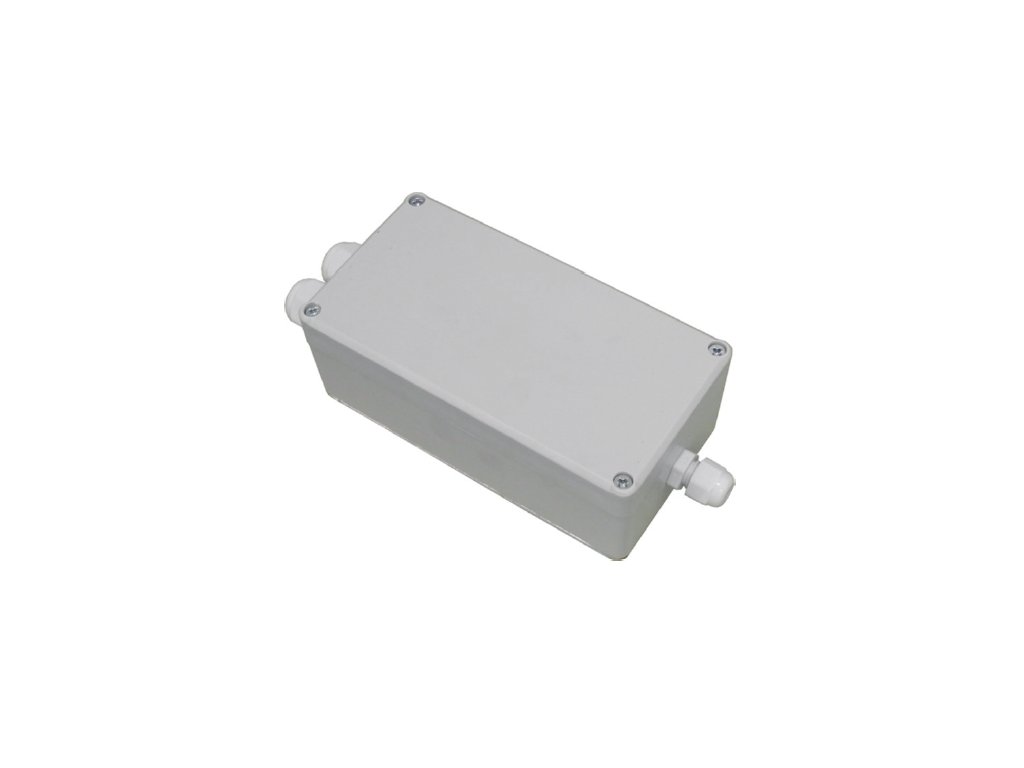

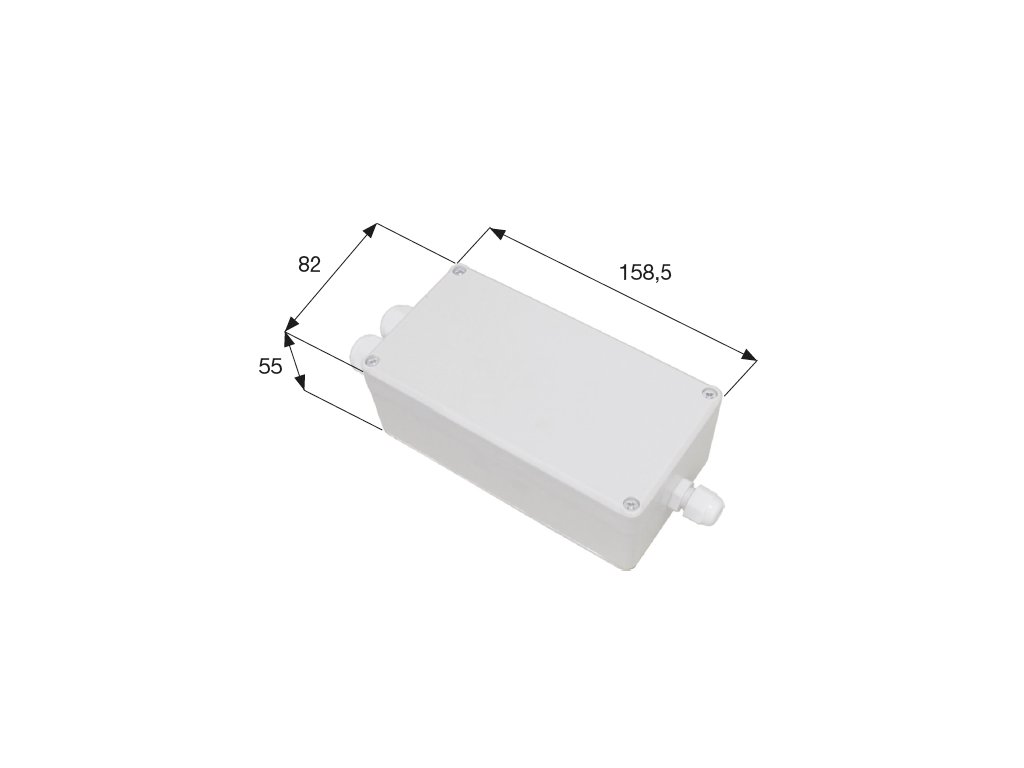

REE7+ triakový regulátor otáček

Kód: V15166
5 821 Kč 4 811 Kč bez DPH
Skladem
Možnosti doručení
pro regulaci výkonu i otáček v závislosti na velikosti vstupní veličiny pro jednofázové zátěže s max. proudem 7 A plynulá regulace galvanicky oddělený řídící vstup od napájecí sítě havarijní vstup pro snímání přehřátí připojeného motoru vestavěná tepelná ochrana regulátoru nastavitelné minimální otáčky Použití regulace otáček jednofázových motorů 230 V / 50 Hz Popis Jednofázový regulátor se používá pro plynulou regulaci výkonu nebo otáček ventilátoru v závislosti na velikosti vstupní veličiny. Jako řídící veličinu lze použít napěťový vstup 0–10 VDC. Jestliže je analogový vstup nulový, dochází k maximálnímu uzavření triaku. Minimální hodnota řídícího napětí je 0,25 V. Minimální otáčky lze nastavit trimrem umístěným vedle svorkovnice a lze je nastavit při minimálních analogových hodnotách řídícího napětí. Regulátor je vybaven havarijním vstupem (svorky TK-TK). Při rozpojení havarijního vstupu dojde k uzavření triaku. Tento kontakt lze použít pro připojení termokontaktu motoru. Pro ochranu tepelného přetížení triaku je uvnitř regulátoru umístěno čidlo teploty, které reaguje při přehřátí stejně jako výpadek havarijního vstupu, tj plné uzavření triaku. Na zadní straně je umístěn chladič triaku a kontrolka provozu je na čelní straně. LED kontrolka signalizuje stav, ve kterém se regulátor nachází. V běžném provozním stavu kontrolka svítí trvale. Změnou otáček (úhlu otevření) se mění intenzita svitu kontrolky. Rychlé blikání s periodou 0,2 s signalizuje činnost havarijního vstupu. Pomalé blikání s periodou 1s signalizuje interní tepelné přetížení regulátoru (pokud přesáhne 60 °C). Průřezy připojovacích vodičů je nutno dimenzovat s ohledem na délku vedení a nebezpečí rušení. Upozornění! Regulátoru musí být vždy předřazen hlavní vypínač a ochrana proti přetížení a zkratu dle jmenovitých hodnot uvedených na štítku. Při uzavření triaku (aktivování ochrany proti přehřátí, aktivní havarijní vstup, nulová řídící veličina) nedochází k odpojení zátěže od sítě. Je tedy nutné považovat zátěž jako stále pod napětím. Odpojení od sítě musí zajistit jiná zařízení (např. jistič). Regulátor může způsobovat intenzivní parazitní hluk, zejména u motorů při nízkých otáčkách. Chladič je vodivě spojen s PE vodičem. Montáž Každá instalace musí realizována na základě projektu kvalifi kovaného projektanta. Instalaci a uvedení do provozu smí provést pouze kvalifikovaná osoba. Regulátor je vhodné umístit co nejblíže k motoru na rovnou kovovou plochu. Pro zlepšení odvodu tepla z regulátoru lze na styčnou plochu nanést teplovodivou pastu. Při montáži je nutno dbát na to, aby nebyl znečištěn vnitřní prostor regulátoru, který obsahuje citlivé elektronické součásti. Vzdálené ovládání je možno montovat do vzdálenosti max. 50 m od regulátoru. Regulátor nesmí být přetěžován proudem překračujícím maximální povolený proud Imax.

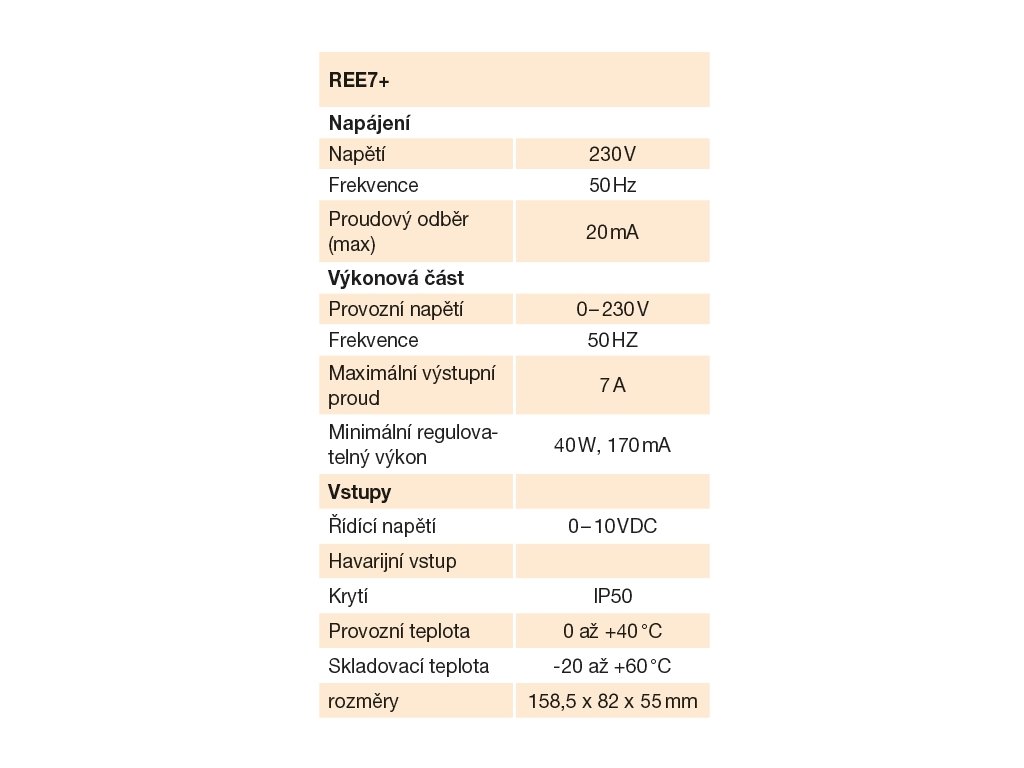

Detailní informace

Detailní popis produktu

pro regulaci výkonu i otáček v závislosti na velikosti vstupní veličiny
pro jednofázové zátěže s max. proudem 7 A
plynulá regulace
galvanicky oddělený řídící vstup od napájecí sítě
havarijní vstup pro snímání přehřátí připojeného motoru
vestavěná tepelná ochrana regulátoru
nastavitelné minimální otáčky
Použití
regulace otáček jednofázových motorů 230 V / 50 Hz
Popis

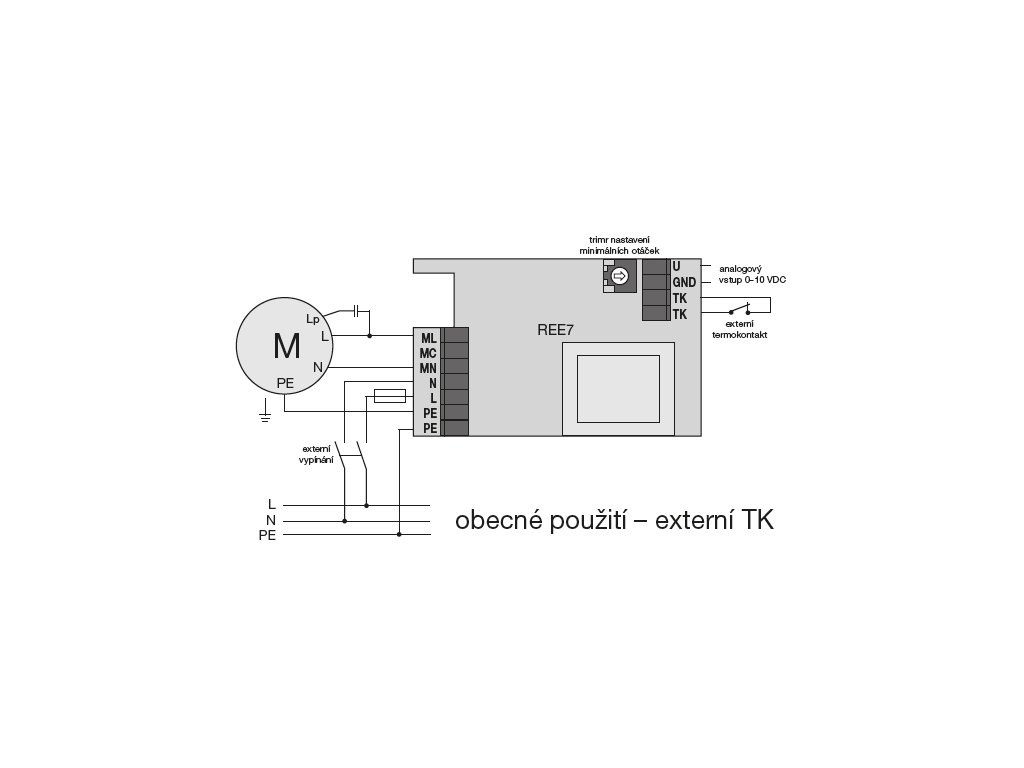

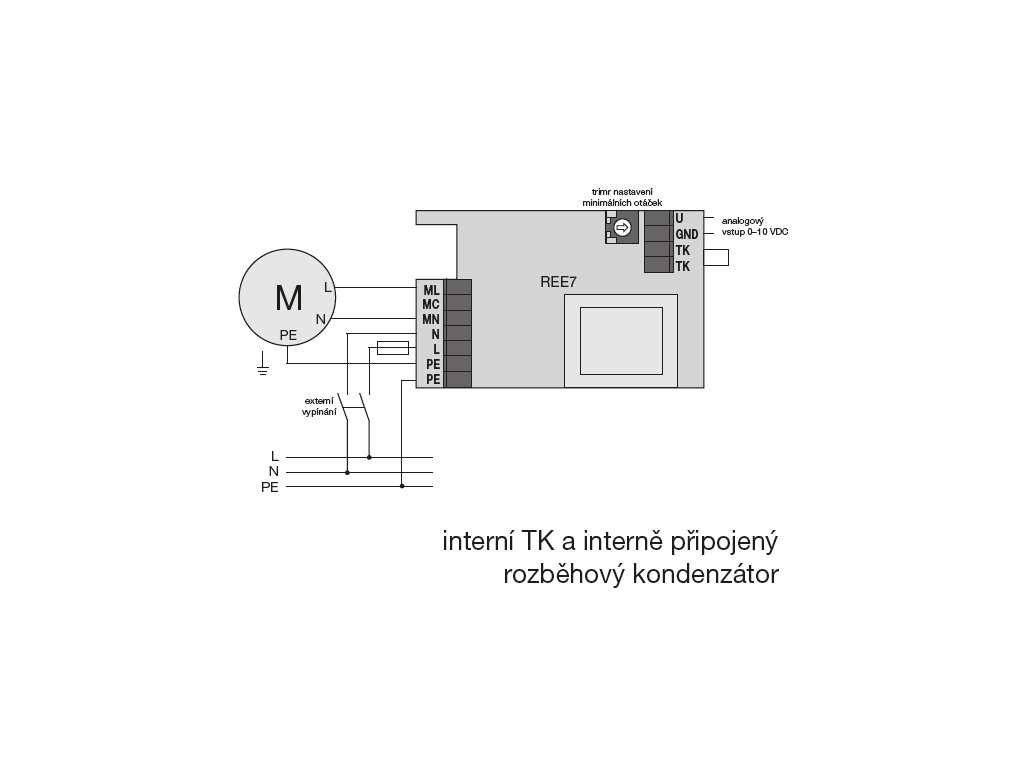

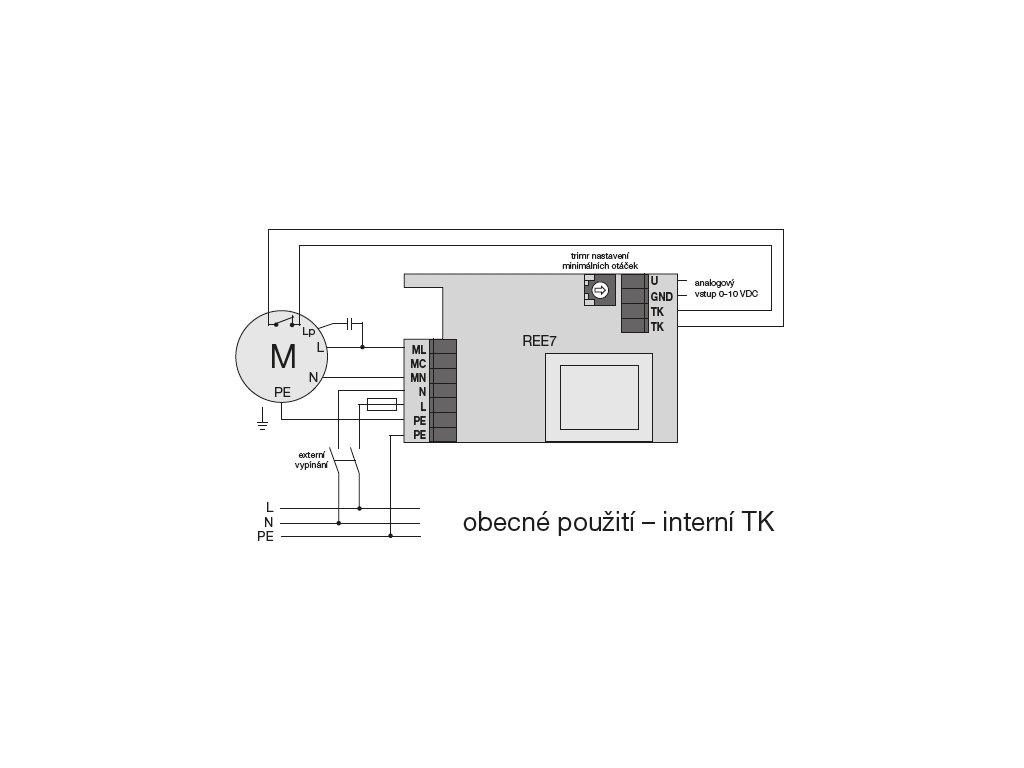

Jednofázový regulátor se používá pro plynulou regulaci výkonu nebo otáček ventilátoru v závislosti na velikosti vstupní veličiny. Jako řídící veličinu lze použít napěťový vstup 0–10 VDC. Jestliže je analogový vstup nulový, dochází k maximálnímu uzavření triaku. Minimální hodnota řídícího napětí je 0,25 V. Minimální otáčky lze nastavit trimrem umístěným vedle svorkovnice a lze je nastavit při minimálních analogových hodnotách řídícího napětí. Regulátor je vybaven havarijním vstupem (svorky TK-TK). Při rozpojení havarijního vstupu dojde k uzavření triaku. Tento kontakt lze použít pro připojení termokontaktu motoru. Pro ochranu tepelného přetížení triaku je uvnitř regulátoru umístěno čidlo teploty, které reaguje při přehřátí stejně jako výpadek havarijního vstupu, tj plné uzavření triaku. Na zadní straně je umístěn chladič triaku a kontrolka provozu je na čelní straně. LED kontrolka signalizuje stav, ve kterém se regulátor nachází. V běžném provozním stavu kontrolka svítí trvale. Změnou otáček (úhlu otevření) se mění intenzita svitu kontrolky. Rychlé blikání s periodou 0,2 s signalizuje činnost havarijního vstupu. Pomalé blikání s periodou 1s signalizuje interní tepelné přetížení regulátoru (pokud přesáhne 60 °C). Průřezy připojovacích vodičů je nutno dimenzovat s ohledem na délku vedení a nebezpečí rušení.
Upozornění!
Regulátoru musí být vždy předřazen hlavní vypínač a ochrana proti přetížení a zkratu dle jmenovitých hodnot uvedených na štítku. Při uzavření triaku (aktivování ochrany proti přehřátí, aktivní havarijní vstup, nulová řídící veličina) nedochází k odpojení zátěže od sítě. Je tedy nutné považovat zátěž jako stále pod napětím. Odpojení od sítě musí zajistit jiná zařízení (např. jistič). Regulátor může způsobovat intenzivní parazitní hluk, zejména u motorů při nízkých otáčkách. Chladič je vodivě spojen s PE vodičem.
Montáž
Každá instalace musí realizována na základě projektu kvalifi kovaného projektanta. Instalaci a uvedení do provozu smí provést pouze kvalifikovaná osoba. Regulátor je vhodné umístit co nejblíže k motoru na rovnou kovovou plochu. Pro zlepšení odvodu tepla z regulátoru lze na styčnou plochu nanést teplovodivou pastu. Při montáži je nutno dbát na to, aby nebyl znečištěn vnitřní prostor regulátoru, který obsahuje citlivé elektronické součásti. Vzdálené ovládání je možno montovat do vzdálenosti max. 50 m od regulátoru. Regulátor nesmí být přetěžován proudem překračujícím maximální povolený proud Imax.
