Regulační klapka pro čtyřhranné potrubí pozink 400x200

Kód: VE18
2 162 Kč 1 787 Kč bez DPH
Do 2-3 dnů
Možnosti doručení
Regulační klapka určená pro zařazení do čtyřhranné (4HR) potrubní trasy vzduchotechnického rozvodu. Klapka má pohyblivé listy, které je možno otáčením nastavit. Lze ovládat manuálně nebo servopohonem.

Detailní informace

Detailní popis produktu

Vzduchotechnická regulační klapka do čtyřhranného (4HR) potrubí. Klapka má pohyblivé listy, které je možno otáčením nastavit.

Ovládá se buď ručně (ovládání vyvedeno ze strany (zboku) klapky a osazeno pákou) anebo servopohonem. Klapka je osazena platformou pro snadné umístění libovolného servopohonu a prodlouženou ovládací hřídelí. Ovládací hranol má rozměry 10x10 mm. Mechanismus pohybu lišt je zajištěn ozubeným soukolím umístěným vně klapky (vzduchovodu). Rám klapky je vyrobený z pozinkovaného plechu a opatřený je standardními přírubami velikosti 20 resp. 30 mm podle rozměru klapky. Lamely klapky jsou vyrobeny z hliníku, ozubená soukolí, kluzná ložiska a osičky jsou z kvalitního ABS plastu. Hloubka klapky (stavební délka) je 175 mm. Listy klapky jsou vysoké 100 mm nejsou opatřeny gumovým těsněním. Maximální teplotní odolnost použitých komponent je 80 stupňů Celsia. Klapky se vyrábí ve širokém výběru rozměrů od 200 mm do 2000 mm, v případě požadavku je možno vyrobit v přesné výšce daného intervalu. V případě, že výška klapky neumožňuje vyplnit celý prostor daným počtem lamel, je neúplná lamela nahrazena pevným zaslepovacím profilem. Efektivní plocha je 85% průřezu u zcela otevřené klapky, pokud není použi vykrývací profil.

Napojení na 4HR trouby a tvarovky se provádí standardně přes příruby k sobě. Na jednu stranu spoje se umístí samolepicí těsnění VITOLEN GT o min. rozměru 4*9mm, popř. se nanese souvislá vrstva tmelu DUCTic. Díly se následně sesadí k sobě a v otvorech rohovníků spojí metrickými šrouby M8/25 vč. vějířových podložek a zajišťovací matice. Tak bude dosaženo pevného spoje, který se nebude povolovat. Pro hrany delší než 400 mm je nutné přilehlé příruby stáhnout CS svorkou. Umístění svorek je min. každých 200 mm délky příruby. Alternativně je možné použít nasouvací C lištu. Nedoporučujeme zavěšování sestav smontovaných na zemi - při manipulaci dochází k nadměrnému zatěžování spojů a ke ztrátě těsnosti.

Pro kruhové potrubí se podívejte na škrtící klapky typu MSK.

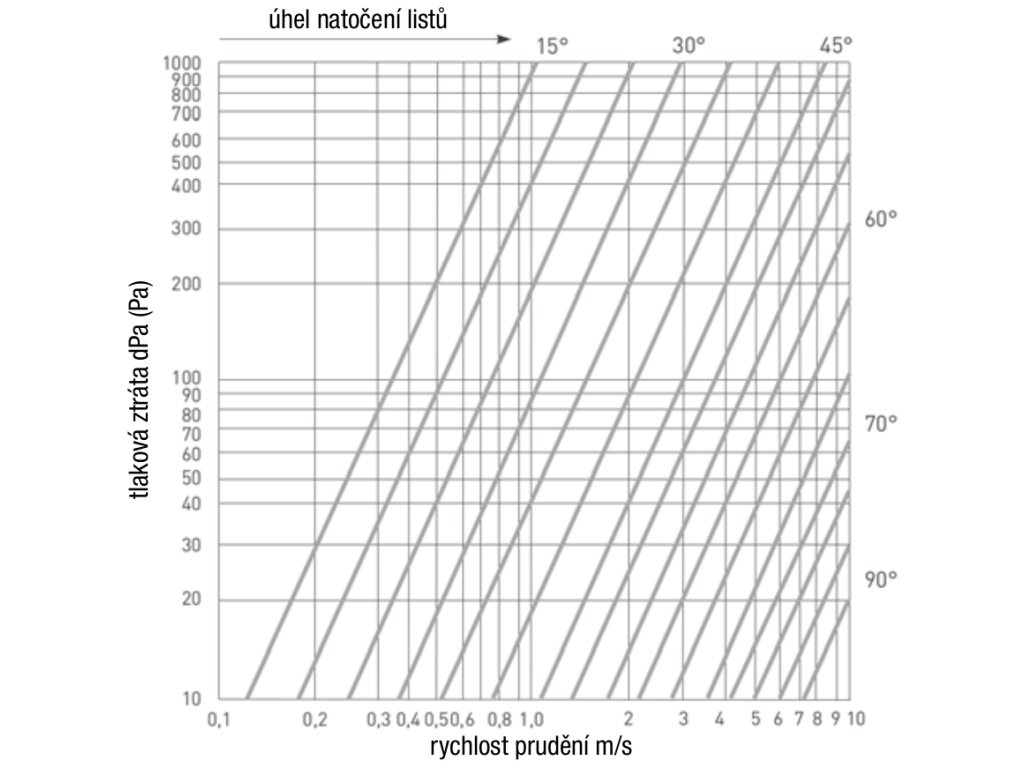

Doplňkové parametry

Kategorie: Regulační klapky do čtyřhranného potrubí RG PZ
? Šířka [mm]: 400
? Výška [mm]: 200
Výška listu klapky (mm): 100
