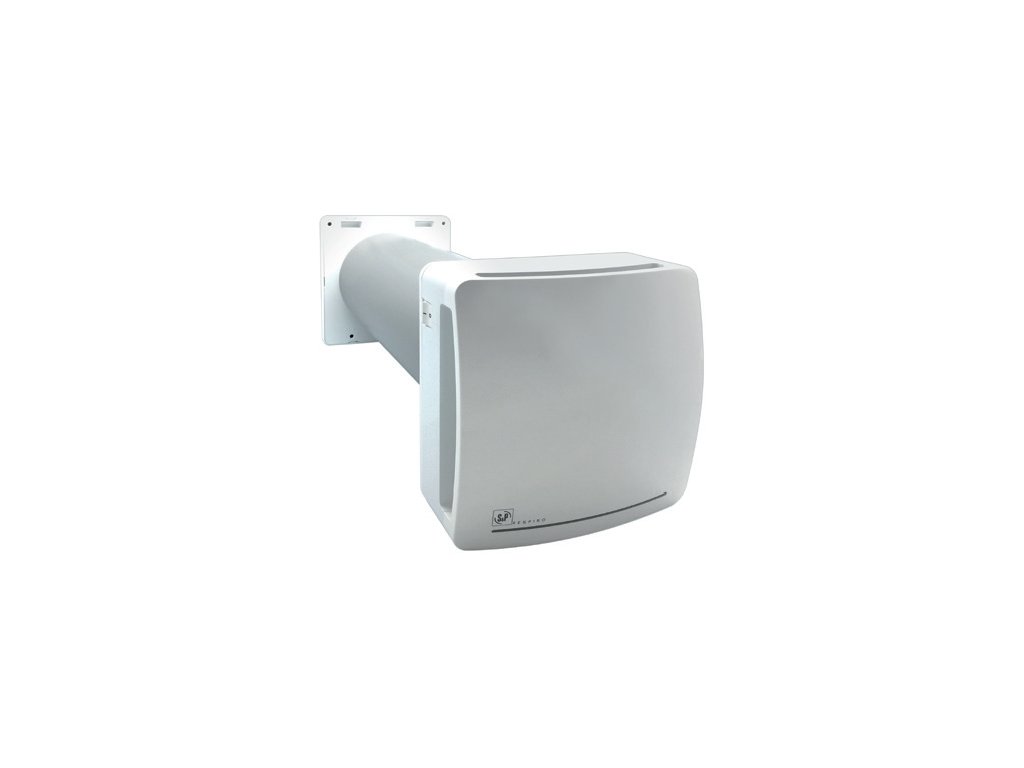

RESPIRO 150 malá rekuperační jednotka
Kód: V15414
Související produkty
Detailní popis produktu
Jednotka je vhodná pro nové stavby nebo rekonstrukce jako záměna stávajícího podtlakového větrání ventilátory. Díky střídavému provozu a akumulaci energie z odpadního vzduchu v těle keramického výměníku nedochází k nadměrným tepelným ztrátám způsobených přívodem čerstvého chladného vzduchu.Skříň

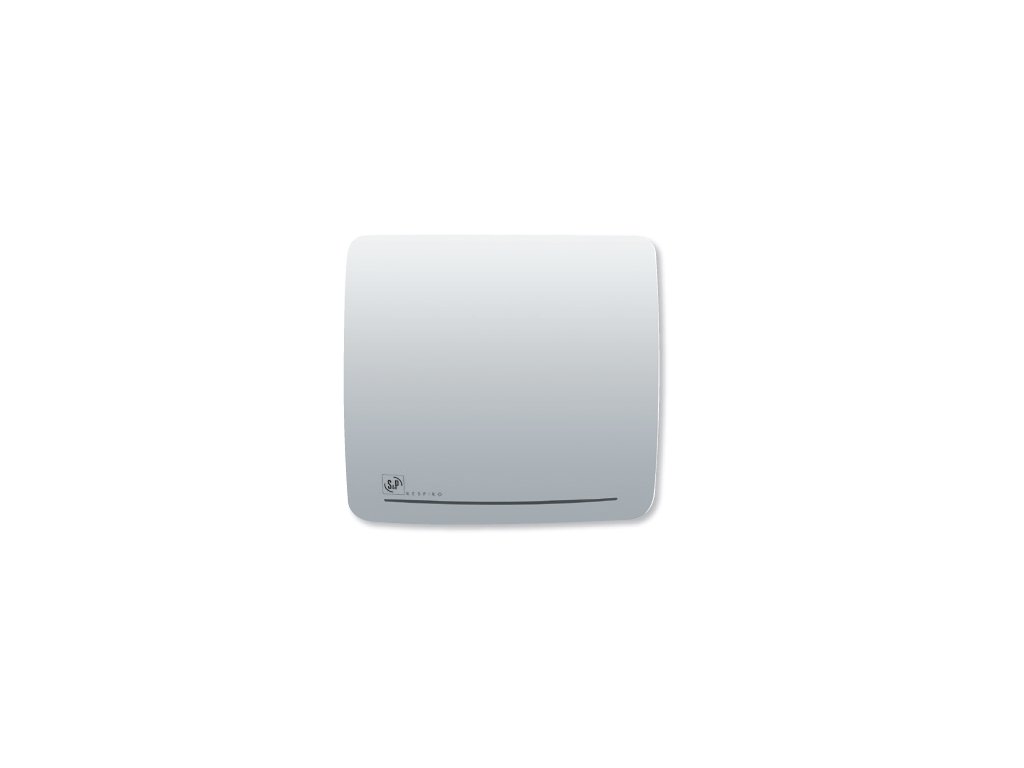

Skříň je vyrobena z odolného tvrzeného plastu bílé barvy. Část jednotky obsahující výměník tepla umožňuje instalaci do zdi o max. tloušťce 500 mm. Vnitřní část jednotky je vybavena designovým čelním krytem.
Ventilátory
Jednotka je osazena reverzibilním axiálním ventilátorem se stejnosměrným motorem a je určena pro trvalý provoz.
Rekuperace
Rekuperace je vybavena regeneračním výměníkem z keramického materiálu. Průměrná tepelná účinnost je až 78% (maximální až 93%). Pro snadnou údržbu a servis je výměník přístupný po odejmutí vnitřní části jednotky obsahující ventilátor.
Filtr

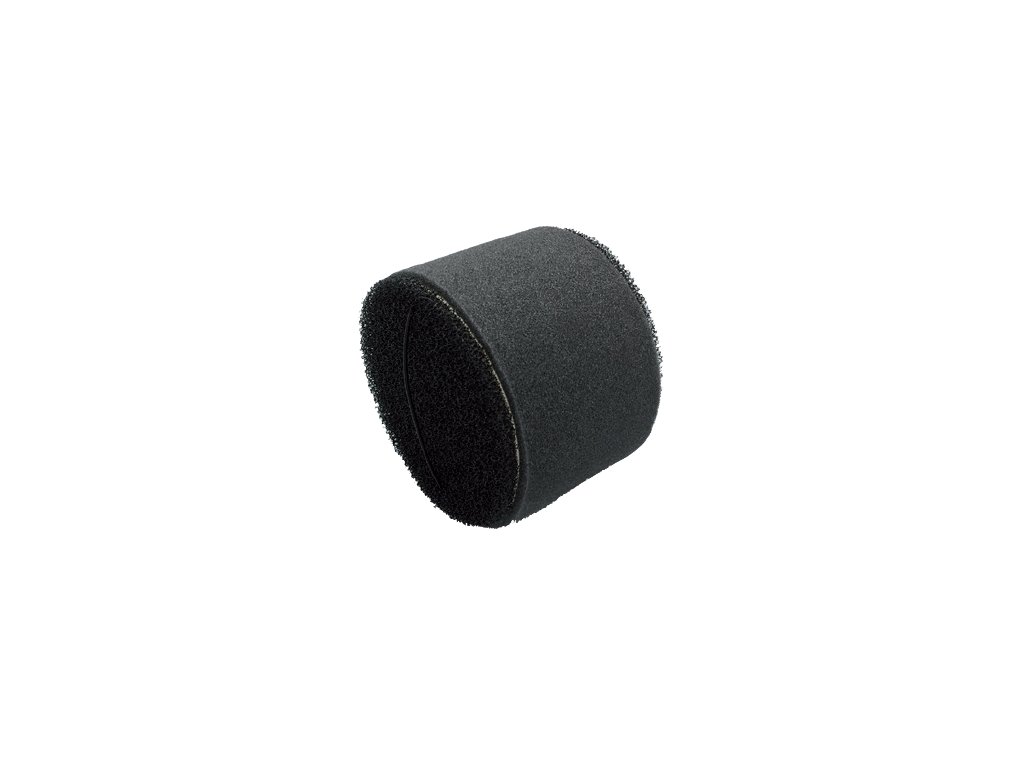

Na obou stranách výměníku je umístěn filtr třídy G3.
Regulace

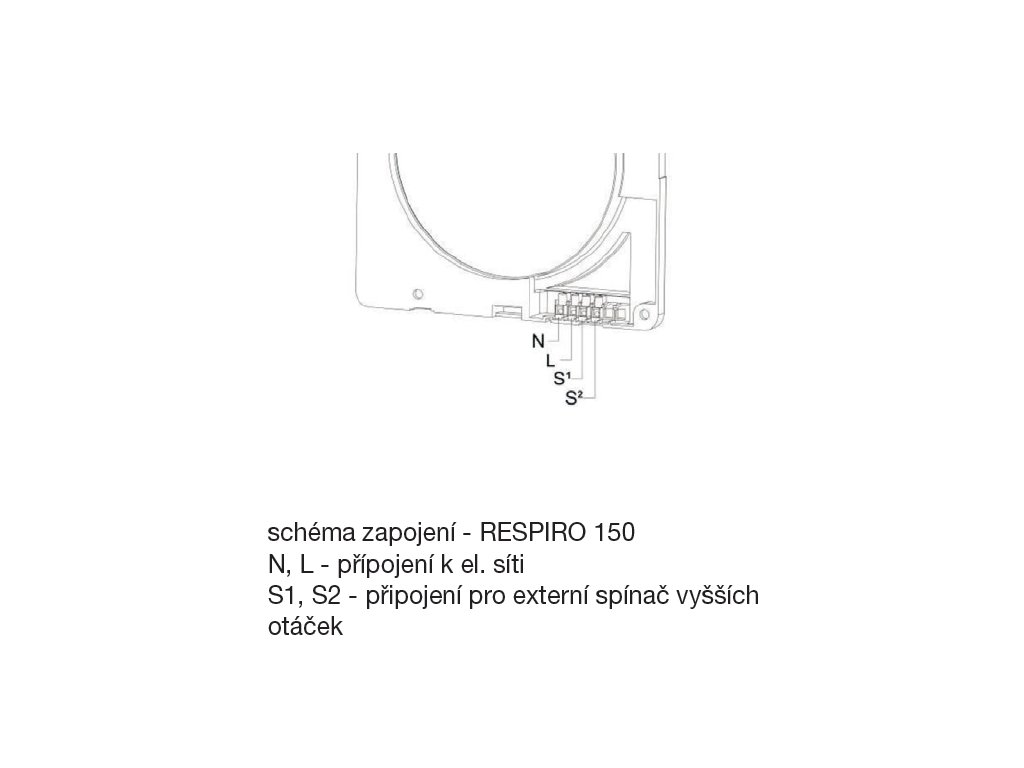

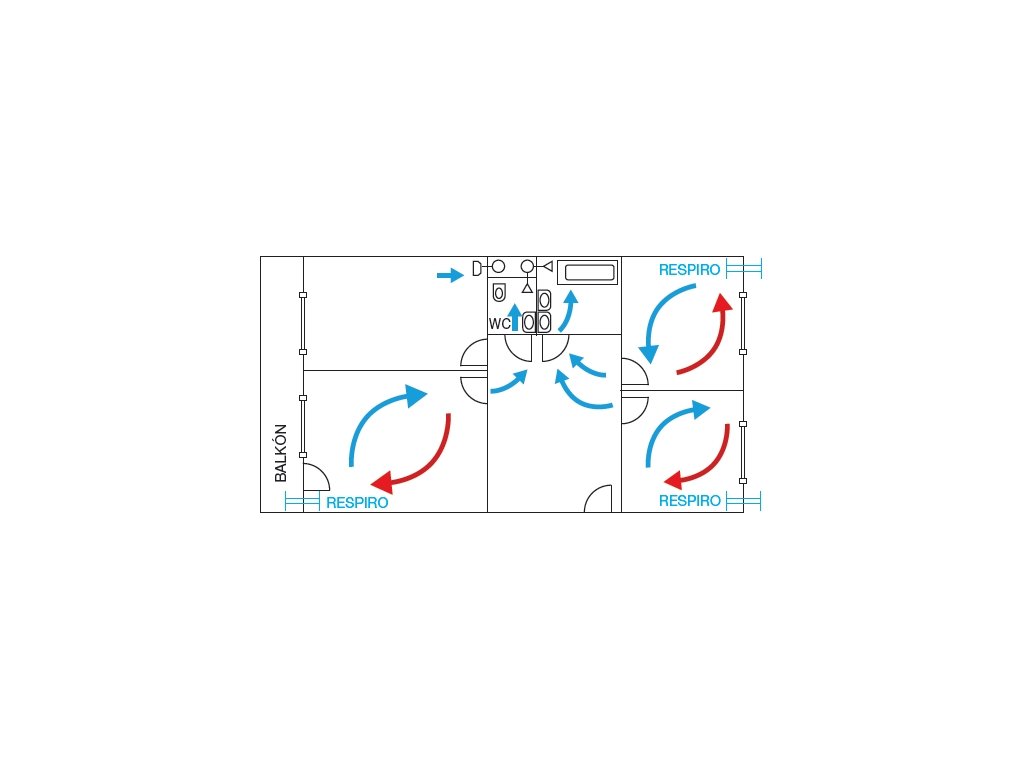

Standardní 2-rychlostní provedení manuální ovládání na skříni ventilátoru s možností připojení externího ovladače sepnutí vyšších otáček, varianta RD umožňuje regulaci otáček na základě integrovaného senzoru vlhkosti. Tato regulace zajišťuje optimální kvalitu vzduchu v místnosti. Součástí jednotky ve verzi RD je bezdrátový ovladač umožňující nastavení provozního režimu (pouze přívod/pouze odvod/střídavě odvod a přívod), 3 rychlosti a ovládání až 16ti jednotek RESPIRO. V režimu „střídání“ je nastaven standardní interval změny směru proudění 70 s.
Varianty
• RESPIRO 150 - 2 rychlosti, ruční ovládání, externí sepnutí vysokých otáček
• RESPIRO 150 RD - 3 rychlosti, nastavení režimu provozu, bezdrátový ovladač, automatický provoz v závislosti na vlhkosti
• RESPIRO 150 RD - 3 rychlosti, nastavení režimu provozu, bezdrátový ovladač, automatický provoz v závislosti na vlhkosti
Montáž

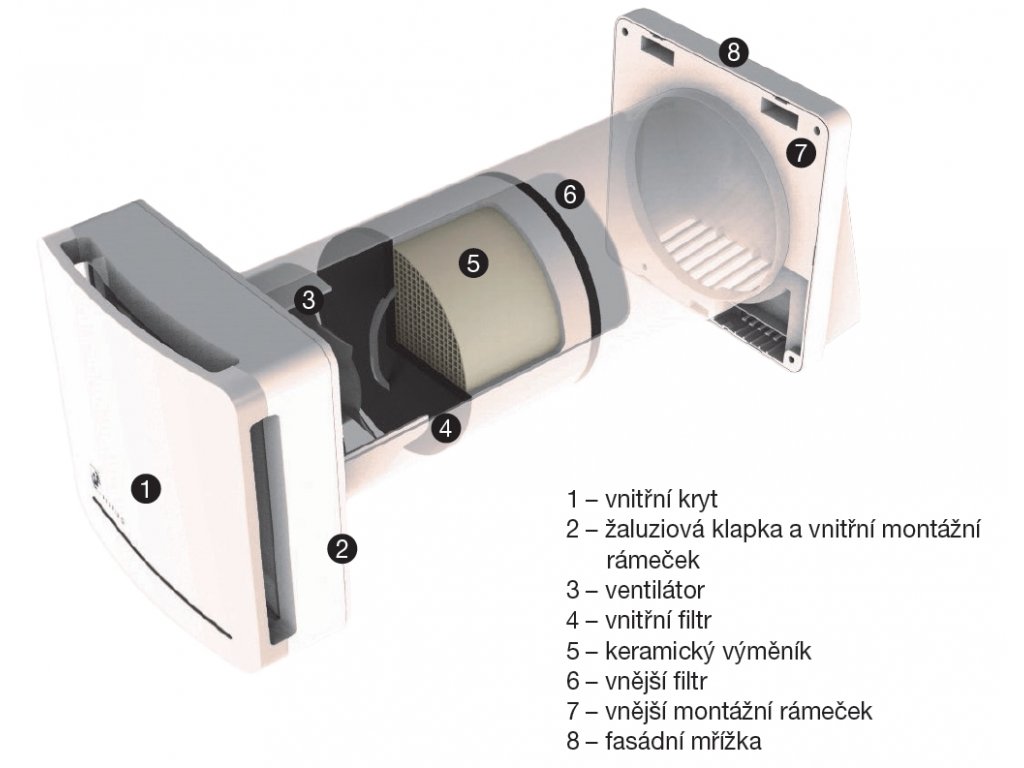

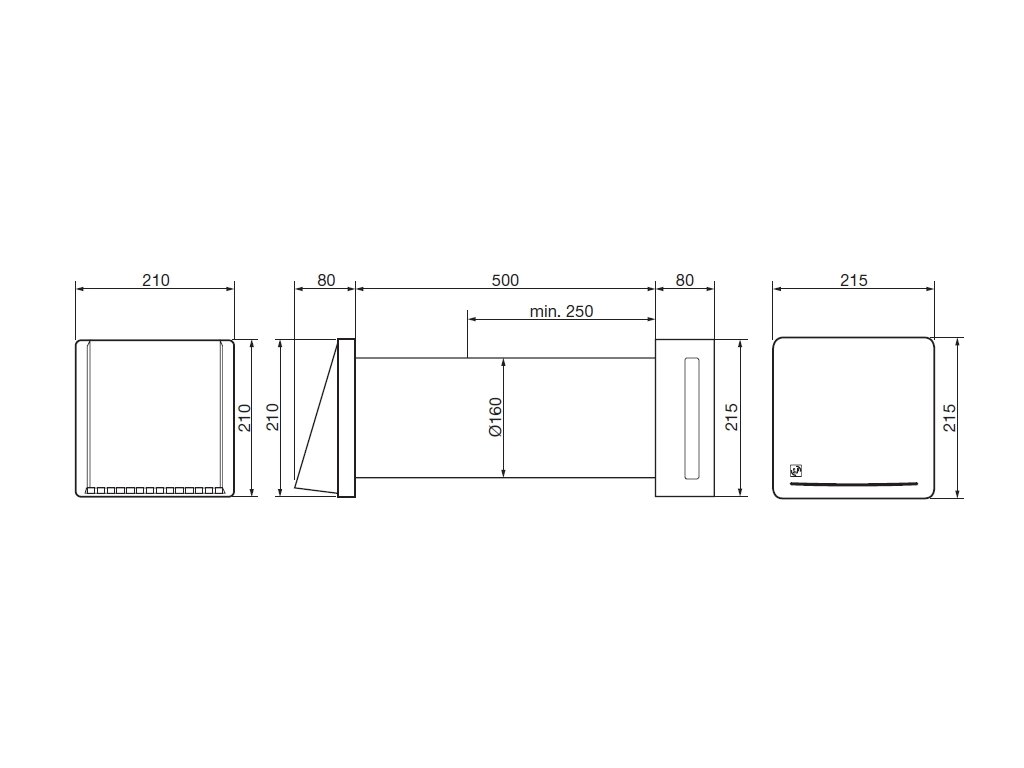

Montáž na stěnu pomocí čtyř montážních šroubů. Jednotku je možné instalovat pouze v horizontální ose tělesa výměníku se sklonem min. 1% k venkovní straně stěny. Dlouhý připojovací nástavec (500 mm), který obsahuje keramický tepelný výměník, je možné přizpůsobit dle tloušťky stěny. Unikátní konstrukce jednotky zajišťuje snadnou údržbu i čištění. Jednotku RESPIRO je vhodné využít při výměně stávajícího ventilátoru bez náročných instalačních příprav.
Informace
Jednotka je vhodná pro nové stavby nebo rekonstrukce jako záměna stávajícího podtlakového větrání ventilátory. Díky střídavému provozu a akumulaci energie z odpadního vzduchu v těle keramického výměníku nedochází k nadměrným tepelným ztrátám způsobených přívodem čerstvého chladného vzduchu.
Upozornění
Větrací jednotka RESPIRO je ideálním řešením pro náhradu nefunkčních, dříve instalovaných ventilátorů s průměrem 160 mm ve stávajících instalacích (bez potřeby dodatečných stavebních úprav, elektroinstalace a zajištění odvodu kondenzátu).
* akustický tlak měřen ve vzdálenosti 3 m
Doplňkové parametry
| Kategorie: | RESPIRO lokální rekuperační jednotky |
|---|---|
| Hmotnost: | 11.111 kg |
| Akustický tlak (hlučnost) (dB(A)): | 13/23 |
| Minimální průtok (m3/h): | 30/60 |
| Napětí (V): | 230 |
| Počet rychlostí: | 2 |
| Průměr (mm): | 160 |
| Tloušťka stěny (mm): | 250-500 |
| Výkon (W): | 4,9/8,9 |
| ? Účinnost rekuperace: | 93% |
Přidat komentář
JR
Jan Rybář
Jan Rybář
Dobrý den, je prosím možné tuto jednotku připojit na výstupu na svislé potrubí a na střeše zakončit větracím komínkem? (jedná se o podkroví, žádný další přístroj na potrubí není) Děkuji Rybář.
Odpovědět
Odpovědět
M
Respiro
Miroslav Š.
Respiro
Miroslav Š.
Dobrý den, máte-li na mysli dát na konec průchodu stěnou koleno a vést potrubí nahoru, tak to nebude fungovat. Rozhodně zdaleka ne s uvedenou účinností. Ze dvou důvodů - axiální ventilátor by neměl dostatečný tlak a zároveň je vzduch dopravován střídavě. Nechcete tedy při otočení směru opět nasávat použitý vzduch z potrubí před pár vteřinami vypuštěný. Pokud jste měl na mysli jednotku dát na strop, byla by situace nejspíše lepší, ale výměník není v potrubí pro tuto polohu fixován a navíc by vtékal dovnitř případný kondenzát. Určitě tedy ne.
