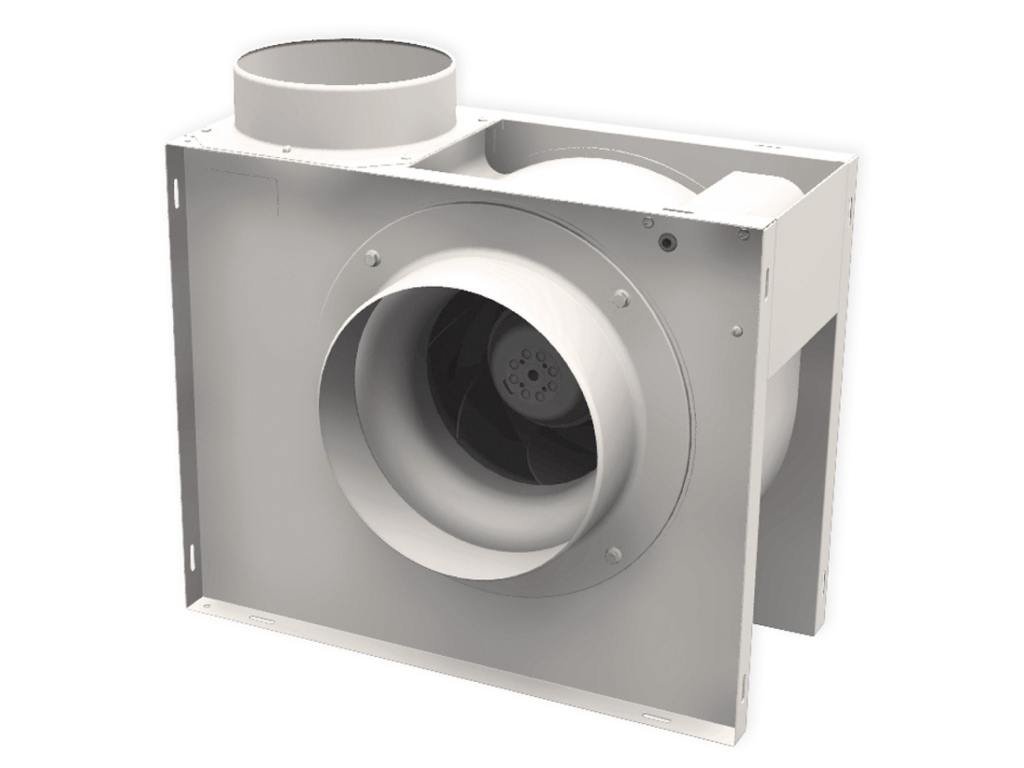

Soler & Palau CKB 1500 N malý radiální ventilátor
Kód: V21060
Související produkty
Detailní popis produktu

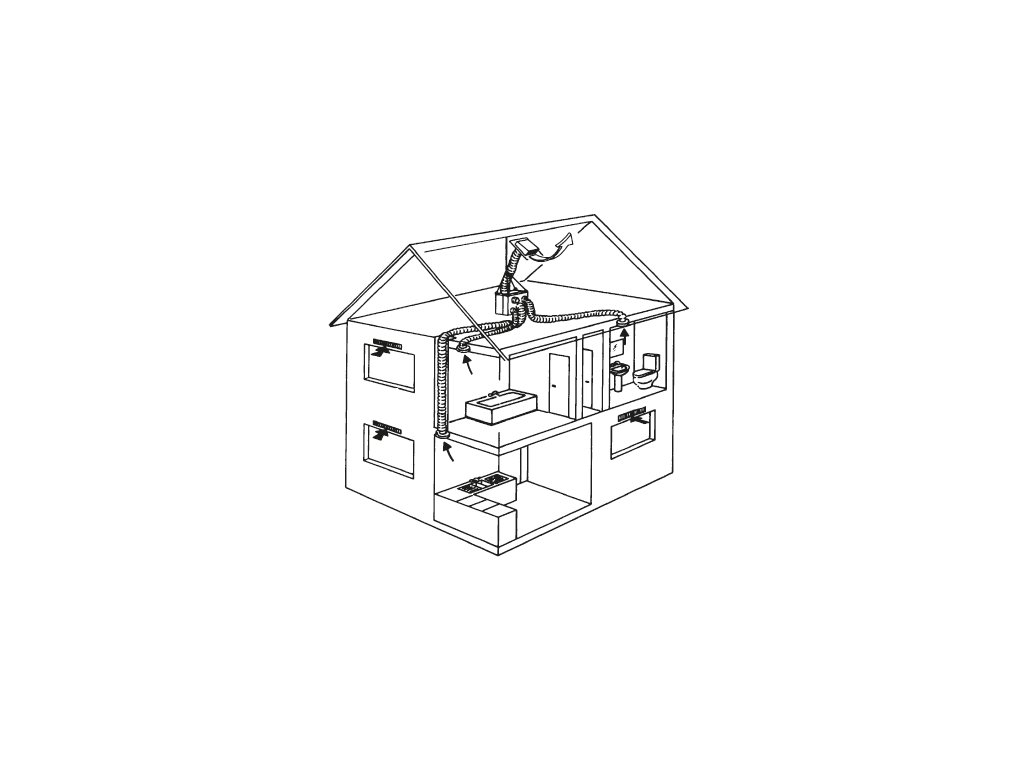

Malý výkonný radiální ventilátor Soler & Palau CKB 1500 N s průtokem 1460 m3/h je vhodný k centrálnímu odvětrávání pro rodinné domky, sociální zařízení, kanceláře a menší provozovny. Ventilátor obsahuje pevnou zpětnou klapku ve výtlačném hrdle. Instalace je možná horizontálně i vertikálně. Ventilátor lze umístit do rozvodného plenum boxu, který je hlukově izolovaný a umožňuje připojení až 7 potrubí.
Ventilátory lze použít ve spojení s čidlem SQA pro odvětrání společenských místností.
Hlavní vlastnosti
- Malá velikost a vysoký výkon.
- Průtok až 1460 m3/h.
- Obsahuje pevnou zpětnou klapku.
- Možnost instalace do plenum boxu se 7 vývody.
Technické vlastnosti

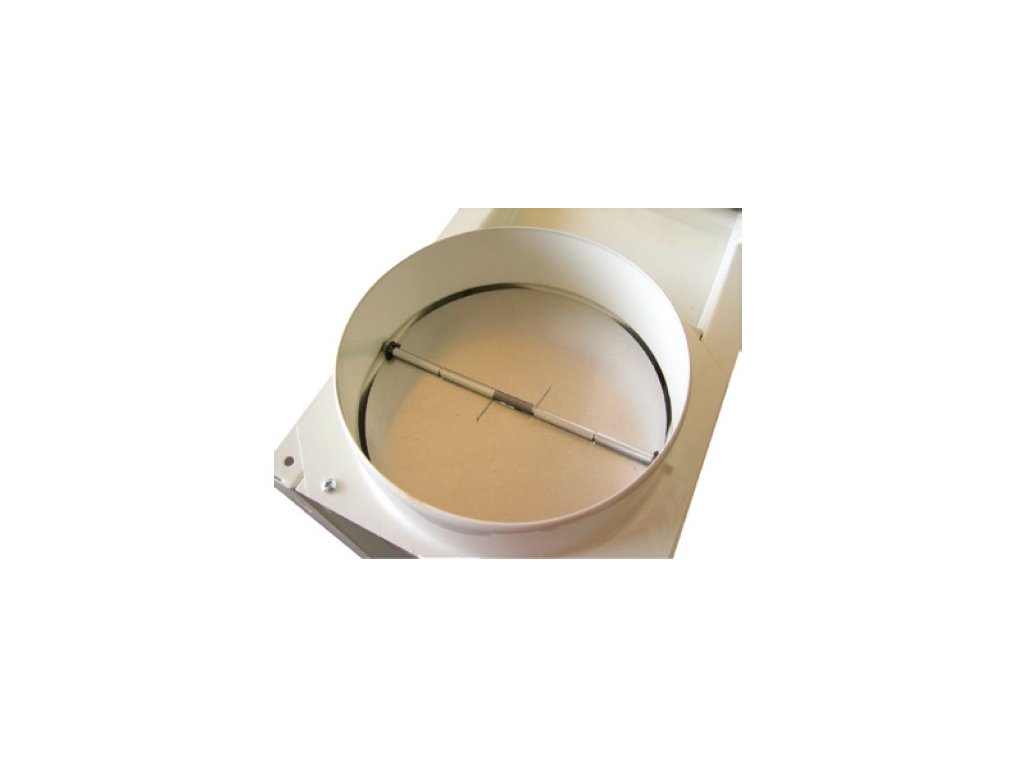

- Skříň je vyrobena z ocelového plechu, povrchová úprava je epoxidovým lakem. Ve výtlačném hrdle je zpětná klapka.
- Motor je asynchronní, s kotvou nakrátko, s rozběhovým kondenzátorem a s tepelnou ochranou. Maximální provozní teplota je 70 ˚C, třída izolace F, krytí IP44. Z ventilátoru je vyveden 3-žilový kabel, svorkovnice není v dodávce.
- Oběžné kolo je radiální s dopředu zahnutými lopatkami, vyrobené je z ocelového pozinkovaného plechu. Oběžné kolo je dynamicky a staticky vyvážené.
- Regulace otáček se provádí elektronickými nebo transformátorovými regulátory změnou napětí.
Montáž
Je možná horizontálně i vertikálně, s ohledem na životnost ložisek přednostně s osou motoru v horizontální poloze. Ventilátor může být dodán se sací skříní PLENUM, která umožňuje připojení až 7 potrubí. Ventilátory CKB-N se montují přes odpružené úhelníky ISA na stěnu nebo přes izolátory chvění KSE na pevnou podložku.
Doplňkové parametry
| Kategorie: | Radiální ventilátory Soler & Palau CKB-N |
|---|---|
| Hmotnost: | 14 kg |
| Průměr potrubí (připojení) [mm]: | 200, 250 |
| Kategorie průtoku vzduchu (0 Pa) [m3/h]: | 1001-2000 |
| Kategorie příkonu [W]: | 101-500 |
| Napětí: | 230 V |
| Barva: | bílá |
| ? Krytí: | IP X4 |
| Materiál: | Ocelový plech |
| Typ konstrukce: | Radiální |
| Zpětná klapka: | Pevná |
| Motor: | AC |
| Umístění: | Do stěny, Do stropu |
| Hmotnost (kg): | 14 |
| Značka: | Soler & Palau |
| Otáčky (min-1): | 2730 |
| Průtok (0 Pa) (m3/h): | 1460 |
| Výkon (W): | 282 |
| Proud (A): | 1,2 |
| ? Akustický tlak (dB(A)): | 65 |
| Maximální teplota (°C): | 70 |
| Rozměr A [mm]: | 469 |
| Rozměr B [mm]: | 193 |
| Rozměr C [mm]: | 213 |
| Rozměr D1 [mm]: | 248 |
| Rozměr D2 [mm]: | 198 |
| Rozměr E [mm]: | 419 |
| Rozměr F [mm]: | 346 |
| Rozměr G [mm]: | 355 |
