TBT/2-450 průmyslový třífázový potrubní axiální ventilátor pro vyšší tlak
Kód: V2347
Související produkty
Detailní popis produktu
Ventilátory jsou vhodné pro potrubní systémy v průmyslových aplikacích s velkou tlakovou ztrátou.Skříň
je svařena z ocelového plechu, s přírubami do kruhového potrubí, opatřená ochranným nátěrem v šedé barvě. Provozní teplota je - 40 až +40 °C. Motor leží v proudu vzdušniny.
Oběžné kolo
je vyrobeno z Al slitiny opatřené červeným ochranným lakem. Oběžné kolo je staticky i dynamicky vyváženo. Nastavení úhlu listů oběžného kola je pevné.
Motor
je asynchronní s kotvou nakrátko. Izolace motoru je třídy F, krytí motoru je IP55. Kuličková ložiska s tukovou náplní na dobu životnosti.
Směr průtoku
je od oběžného kola k motoru.

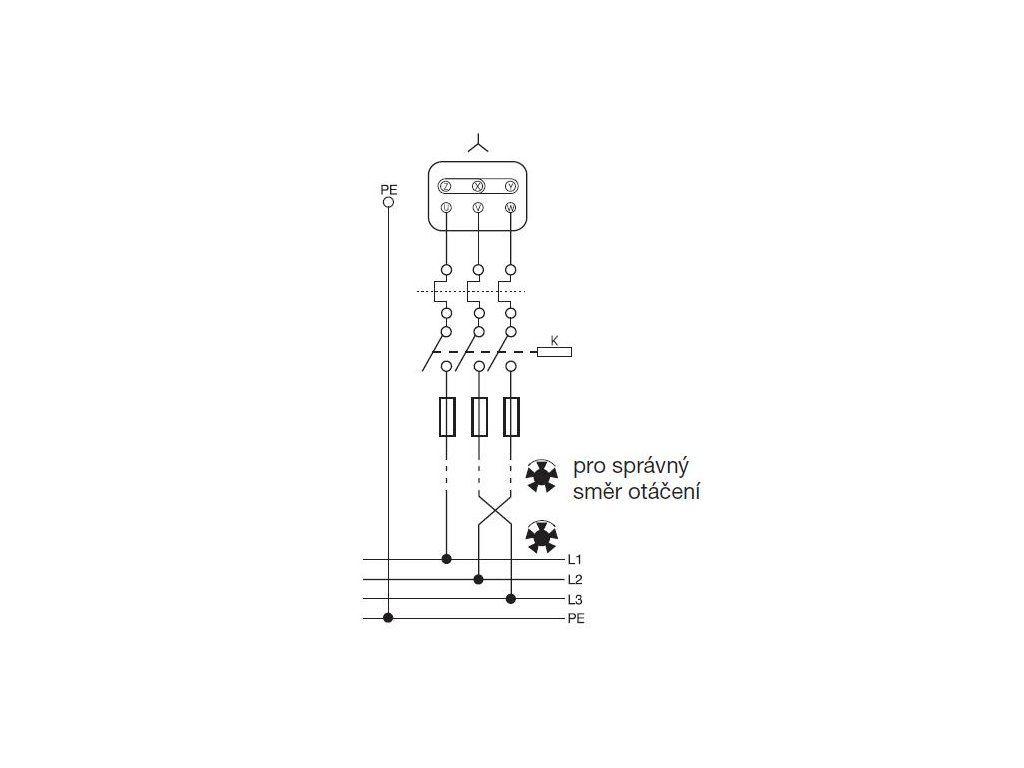

Svorkovnice
je umístěna na motoru. Krytí IP55.
Regulace otáček
není možná.
Hluk
emitovaný ventilátorem je uveden v tabulkách, měření je prováděno ve vzdálenosti rovné trojnásobku průměru oběžného kola (min. však 1,5 m) na straně sání.
Montáž
ventilátorů v každé poloze osy motoru, přednostně s osou motoru vodorovně. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
Pokyny
Ventilátory jsou vhodné pro potrubní systémy v průmyslových aplikacích s velkou tlakovou ztrátou.
Doplňkové parametry
| Kategorie: | Průmyslové axiální ventilátory TBT pro vyšší tlak |
|---|---|
| Hmotnost: | 59 kg |
| Průměr potrubí (připojení) [mm]: | 450 |
| Kategorie průtoku vzduchu (0 Pa) [m3/h]: | 10001-20000 |
| Kategorie příkonu [W]: | 2001-5000 |
| Akustický tlak (hlučnost) (dB(A)): | 87 |
| ? Krytí: | IP 55 |
| Materiál: | Kov, Ocel |
| Napětí (V): | 230/400 |
| Otáčky (min-1): | 2820 |
| Počet pólů motoru: | 2 |
| Proud (A): | 6.3 |
| Průtok (0 Pa) (m3/h): | 13200 |
| Příkon (kW): | 3 |
| Typ konstrukce: | Axiální |
| Motor: | AC |
| Umístění: | Do potrubí |
| Hmotnost (kg): | 59 |
| Značka: | Soler & Palau |
| Tvar napojitelného potrubí: | Pro kruhové potrubí |

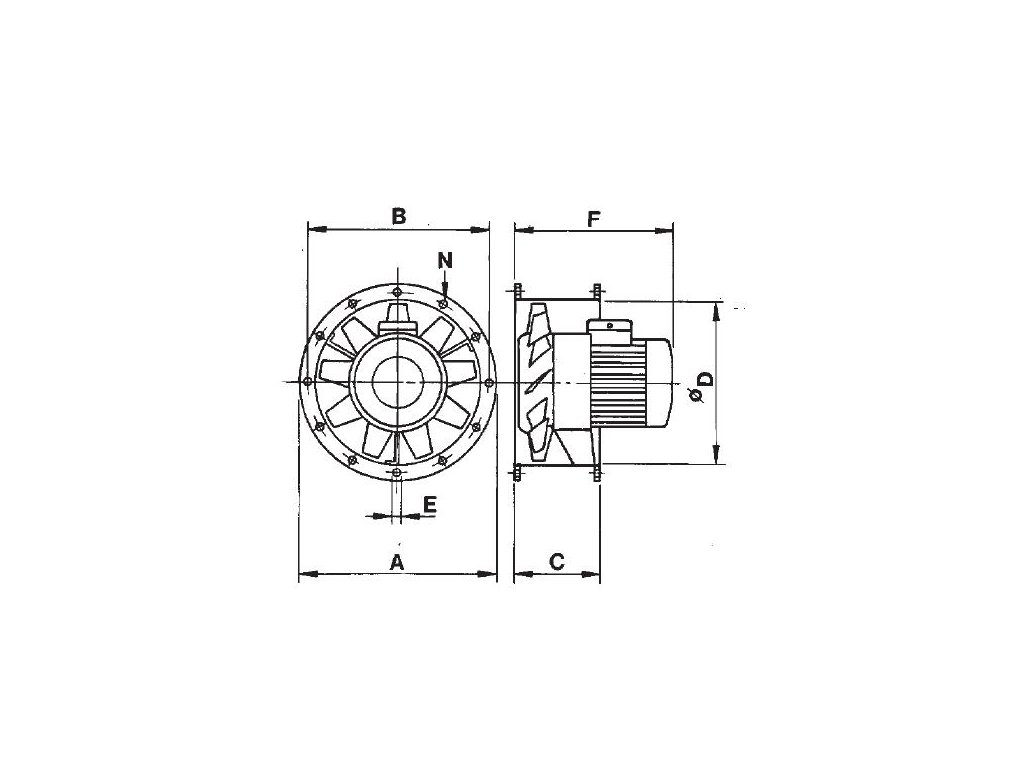

| Rozměr N: | 12x |
| Rozměr F: | 407 |
| Rozměr B: | 500 |
| Rozměr Průměr D: | 450 |
| Rozměr Průměr E: | 10 |
| Rozměr C: | 220 |
| Rozměr Průměr A: | 525 |
