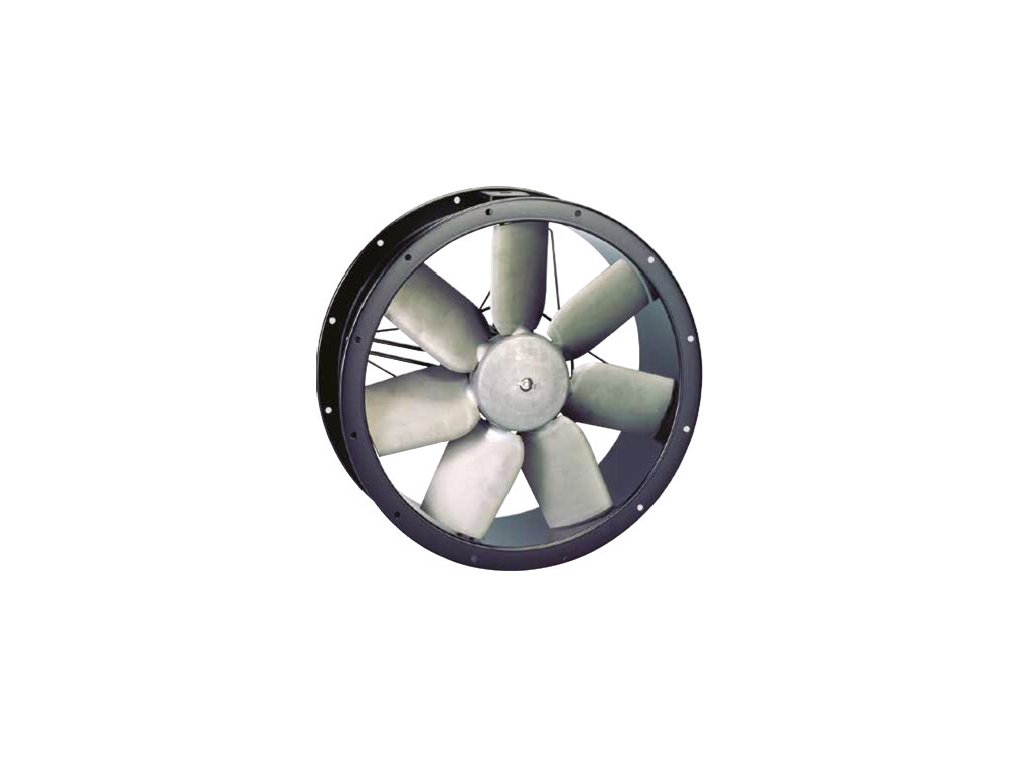

TCBB/6-560 L průmyslový jednofázový potrubní axiální ventilátor

Kód: V2325
38 131 Kč 31 513 Kč bez DPH
Na dotaz
Možnosti doručení
Ventilátory série COMPACT jsou ventilátory s vysokým výkonem a z hlediska zástavby do potrubní sítě s výhodnou krátkou skříní.

Detailní informace

Detailní popis produktu

Ventilátory série COMPACT jsou ventilátory s vysokým výkonem a z hlediska zástavby do potrubní sítě s výhodnou krátkou skříní.

Skříň

Skříň je z ocelového plechu, opatřeného černým lakem, montážní konzoly a šrouby jsou galvanicky pokoveny.

Oběžné kolo

Oběžné kolo je vyrobeno z hliníkové slitiny. Oběžné kolo je staticky a dynamicky vyváženo, rozsah pracovních teplot je v rozmezí -40 až +70 °C.

Motor

Motor je asynchronní s odporovou kotvou, stator s chladicími žebry, povrchová úprava černým lakem. Motory jsou sériově vybaveny tepelnou ochranou, vinutí je tropikalizované s izolací třídy F a pracovní teplotou -40 až +70 °C. Kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP65.

Směr otáčení

Směr otáčení je možno měnit u jednofázových i třífázových motorů. Se standardním oběžným kolem klesne pri opačném směru otáčení průtok o cca 30 %. Je možno objednat oběžné kolo pro opačný směr otáčení. Průtok vzdušiny je standardně od oběžného kola k motoru.

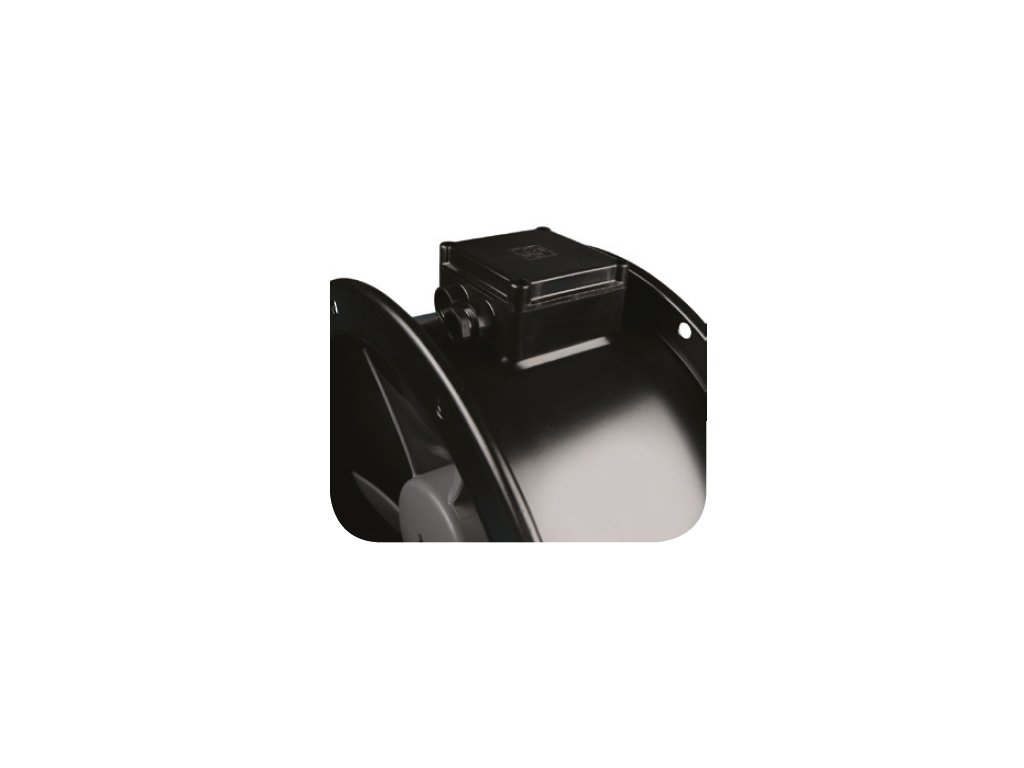

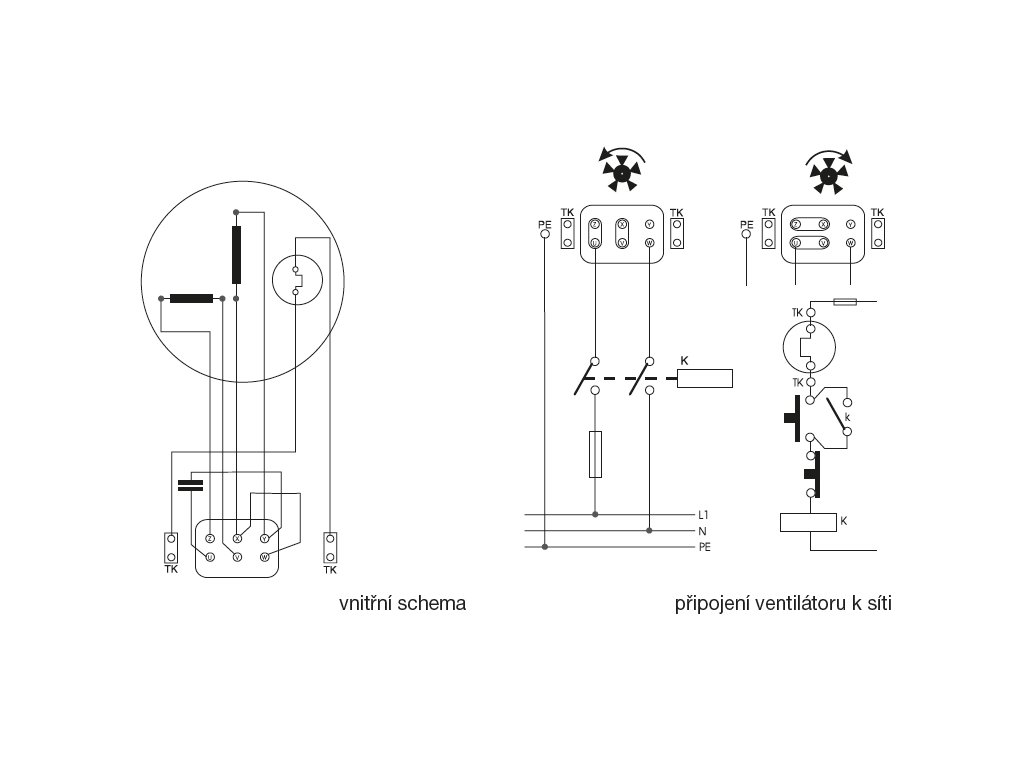

Svorkovnice

Svorkovnice je standardně z černého plastu. U jednofázového provedení obsahuje také rozběhový kondenzátor. Svorkovnice je umístěna na skříni (potrubní provedení).

Regulace otáček

Regulace otáček se provádí elektronickými a transformátorovými regulátory změnou napětí nebo frekvenčními měniči.

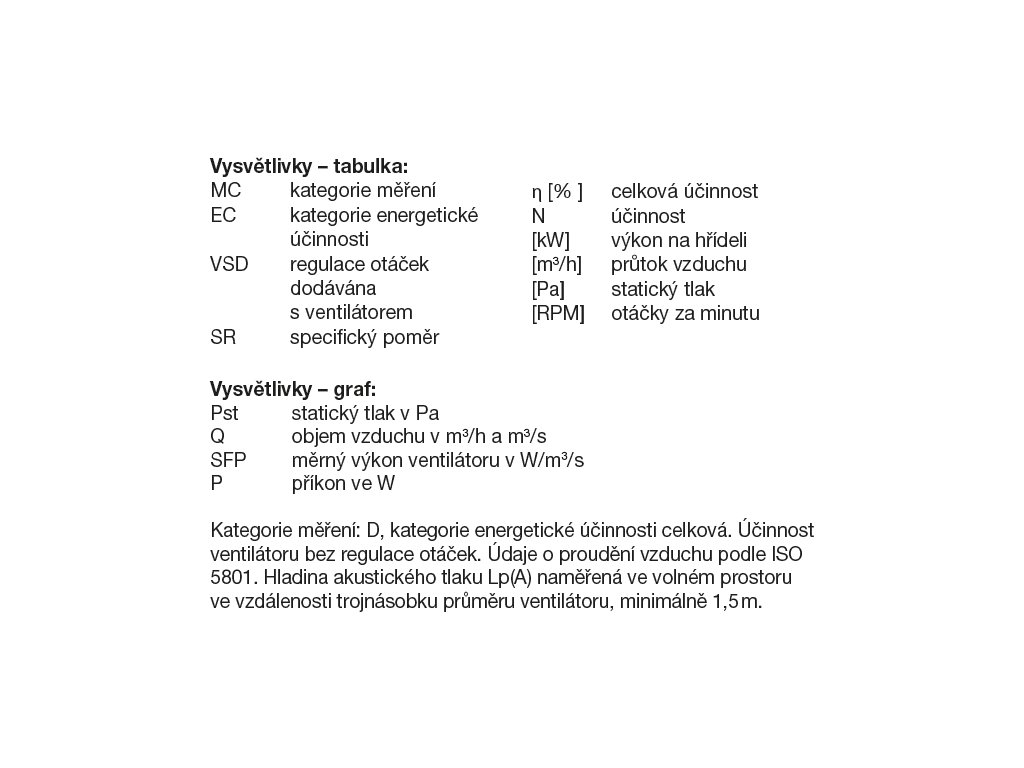

Hluk

Hluk uvedený ve výkonových charakteristikách odpovídá hodnotám akustického tlaku ve volném poli ve vzdálenosti trojnásobku průměru oběžného kola (minimálně 1,5 m).

Montáž

Montáž ventilátoru v každé poloze osy motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.

Pokyny

Ventilátory série COMPACT jsou ventilátory s vysokým výkonem a z hlediska zástavby do potrubní sítě s výhodnou krátkou skříní.

Doplňkové parametry

Kategorie: Průmyslové axiální ventilátory TCBB/TCBT, Potrubní ventilátory do kruhového potrubí, Kovové ventilátory do potrubí
Hmotnost: 33.5 kg

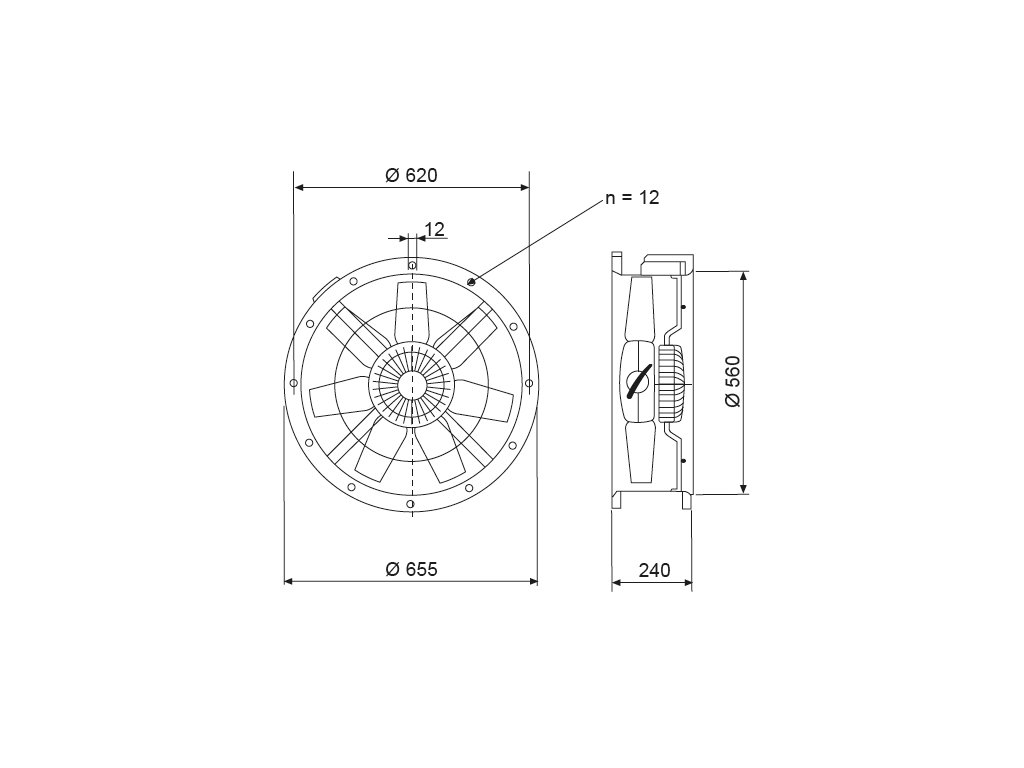

Průměr potrubí (připojení) [mm]: 560
Kategorie průtoku vzduchu (0 Pa) [m3/h]: 5001-10000
Kategorie příkonu [W]: 101-500
Akustický tlak (hlučnost) (dB(A)): 60
? Krytí: IP 65
Materiál: Kov, Ocel
Maximální teplota (°C): 70

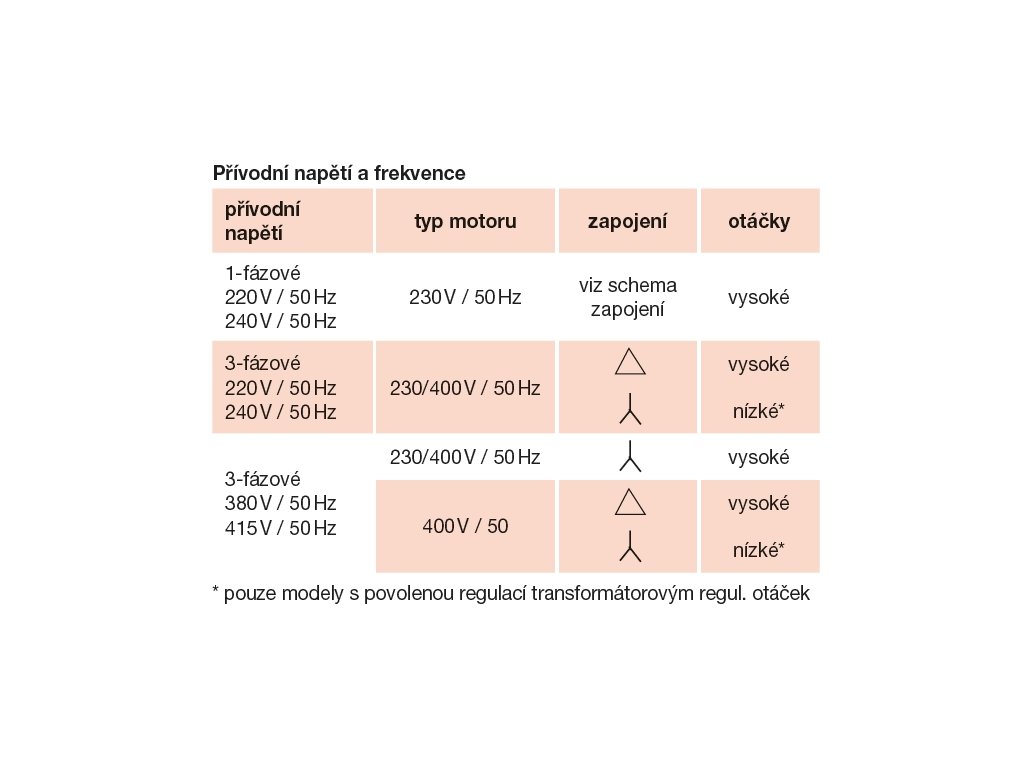

Napětí (V): 230
Otáčky (m-1): 930
Počet pólů motoru: 6
Proud (A): 1,6
Průtok (0 Pa) (m3/h): 8170
Výkon (W): 375
Typ konstrukce: Axiální
Motor: AC
Umístění: Do potrubí
Hmotnost (kg): 33,5
Značka: Soler & Palau
Tvar napojitelného potrubí: Pro kruhové potrubí
