Soler & Palau TCBT/4-560 L Ex axiální nevýbušný ventilátor, zóna 1

Kód: V14300
53 302 Kč 44 051 Kč bez DPH
Skladem
Možnosti doručení
Informujte se na speciální provedení a aktuálně dodávané speciální příslušenství. Vyžádejte si informace o dodacích termínech. Pozor: ventilátory jsou ve speciálním provedení pro ČR. Nelze použít náhradní díly standardně dodávané výrobcem či jinými obchodními organizacemi. Ventilátory HCBT, TCBT/4-315 Ex lze v síti 3 x 400 V provozovat výlučně v zapojení do Y. Pro osazení jistících prvků a tím bezpečný provoz ventilátorů jsou rozhodujícím podkladem hodnoty In, Ia/In a te uvedené v certifikátech ventilátorů. Po dodání ventilátoru je nutné tyto hodnoty pečlivě zkontrolovat.

Detailní informace

Detailní popis produktu

Informujte se na speciální provedení a aktuálně dodávané speciální příslušenství. Vyžádejte si informace o dodacích termínech. Pozor: ventilátory jsou ve speciálním provedení pro ČR. Nelze použít náhradní díly standardně dodávané výrobcem či jinými obchodními organizacemi. Ventilátory HCBT, TCBT/4-315 Ex lze v síti 3 x 400 V provozovat výlučně v zapojení do Y. Pro osazení jistících prvků a tím bezpečný provoz ventilátorů jsou rozhodujícím podkladem hodnoty In, Ia/In a te uvedené v certifikátech ventilátorů. Po dodání ventilátoru je nutné tyto hodnoty pečlivě zkontrolovat.

Skříň

Skříň je z ocelového plechu, opatřeného černým epoxydovým lakem, držáky a šrouby jsou navíc galvanicky pokoveny.

Oběžné kolo

Oběžné kolo je vyrobeno ze slitiny Al. Oběžné kolo je staticky a dynamicky vyváženo, rozsah pracovních teplot je v rozmezí od -20° do +55 °C (velikosti 315–710 kromě TCBT/4-710) nebo od -20° do +40 °C (velikost 800–1000 a TCBT/4-710).

Motor

Motor asynchronní s kotvou nakrátko, stator s chladicími žebry, povrchová úprava černým epoxydovým lakem s izolací třídy F. Kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP55 (HCBT, TCBT 4/710, 800), IP54 (TCBT 315–400) nebo IP65 (TCBT 450–630, 6/710). U velikostí 710–1000 je nutné konzultovat s našimi techniky hodnoty IA/IN a te.

Směr otáčení

Je možno objednat oběžné kolo pro opačný směr otáčení. U nástěnného provedení je standardně průtok vzdušiny od motoru k oběžnému kolu, u potrubního opačně.

Svorkovnice

Svorkovnice je v nevýbušném provedení. Svorkovnice je umístěna na motoru (nástěnné provedení) nebo na skříni (potrubní provedení).

Regulace otáček

Nevýbušné ventilátory nejsou určeny pro regulaci otáček.

Hluk

Hluk emitovaný ventilátorem je uveden v tabulkách, měření je prováděno ve vzdálenosti rovné trojnásobku průměru oběžného kola (minimálně však 1,5 m), na straně sání.

Montáž

Montáž ventilátorů v každé poloze osy motoru. Ventilátory HCBT lze instalovat výlučně do stěny, výtlak a sání musí zůstat volné (při montáži do potrubní sítě nevyhoví ventilátor z hlediska dovoleného oteplení). Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.

Pokyny

Informujte se na speciální provedení a aktuálně dodávané speciální příslušenství. Vyžádejte si informace o dodacích termínech.
Pozor: ventilátory jsou ve speciálním provedení pro ČR. Nelze použít náhradní díly standardně dodávané výrobcem či jinými obchodními organizacemi.

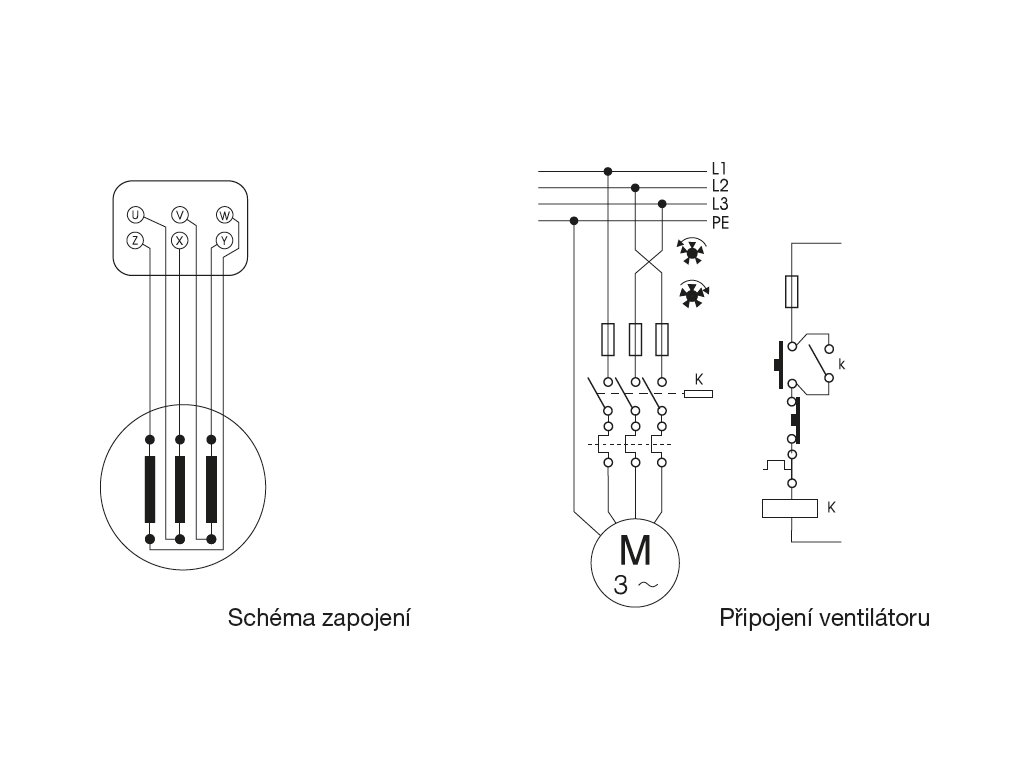

Ventilátory HCBT, TCBT/4-315 Ex lze v síti 3 x 400 V provozovat výlučně v zapojení do Y.
Pro osazení jistících prvků a tím bezpečný provoz ventilátorů jsou rozhodujícím podkladem hodnoty In, Ia/In a te uvedené v certifikátech ventilátorů. Po dodání ventilátoru je nutné tyto hodnoty pečlivě zkontrolovat.

Doplňkové parametry

Kategorie: Nevýbušné potrubní axiální ventilátory Soler & Palau TCBT Ex
Hmotnost: 33 kg
Průměr potrubí (připojení) [mm]: 560
Kategorie průtoku vzduchu (0 Pa) [m3/h]: 10001-20000
Kategorie příkonu [W]: 1001-2000
Akustický tlak (hlučnost) (dB(A)): 68
Ia/In: 4,2
Maximální teplota (°C): 55
Napětí (V): 400
Otáčky (min-1): 1415
Proud (A): 2,2
Průtok (0 Pa) (m3/h): 12090
Příkon (kW): 1,184
Te (s): 30
Motor: AC
Umístění: Do potrubí
Hmotnost (kg): 33
Značka: Soler & Palau
Rozměr n: 12
Rozměr Průměr d: 560
Rozměr Průměr c: 620
Rozměr b: 240
Rozměr Průměr e: 12
Rozměr Průměr a: 655
