TCBTx2/4-500 průmyslový třífázový středotlaký (dvojitý) axiální potrubní ventilátor

Kód: V2351
50 674 Kč 41 879 Kč bez DPH
Skladem
Možnosti doručení
Ventilátory jsou vhodné pro potrubní systémy v průmyslových a speciálních aplikacích s velkou tlakovou ztrátou a tam, kde se uplatní velmi kompaktní tvar ventilátorů.

Detailní informace

Detailní popis produktu

Ventilátory jsou vhodné pro potrubní systémy v průmyslových a speciálních aplikacích s velkou tlakovou ztrátou a tam, kde se uplatní velmi kompaktní tvar ventilátorů.

Skříň

Skříň je svařena z ocelového plechu, s přírubami do kruhového potrubí, opatřena černým polyesterovým lakem. Držáky a šrouby jsou galvanicky pokoveny.

Oběžné kolo

Oběžná kola jsou vyrobena z Al slitiny, kola jsou staticky a dynamicky vyvážena, rozsah pracovních teplot je v rozmezí -40 až +70 °C. Natočení lopatek je pevné a nelze jej měnit. Oběžná kola jsou v protiběžném provedení, kola jsou speciálně optimalizovaná pro tento ventilátor a nelze je běžně zaměnit oběžnými koly z ventilátorů TCB.

Motor

Motory jsou asynchronní s kotvou nakrátko. Motory jsou sériově vybaveny termopojistkou, vinutí má izolaci třídy F. Pracovní teplota - 40 °C až +70 °C. Kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP65.

Směr průtoku

Směr průtoku je vždy ve směru šipky na skříni ventilátoru, směr průtoku nelze měnit.

Svorkovnice

Svorkovnice je umístěna na skříni ventilátoru a obsahuje vývody z obou motorů.

Regulace otáček

Regulace otáček se provádí transformátorovými regulátory změnou napětí nebo frekvenčními měniči.

Hluk

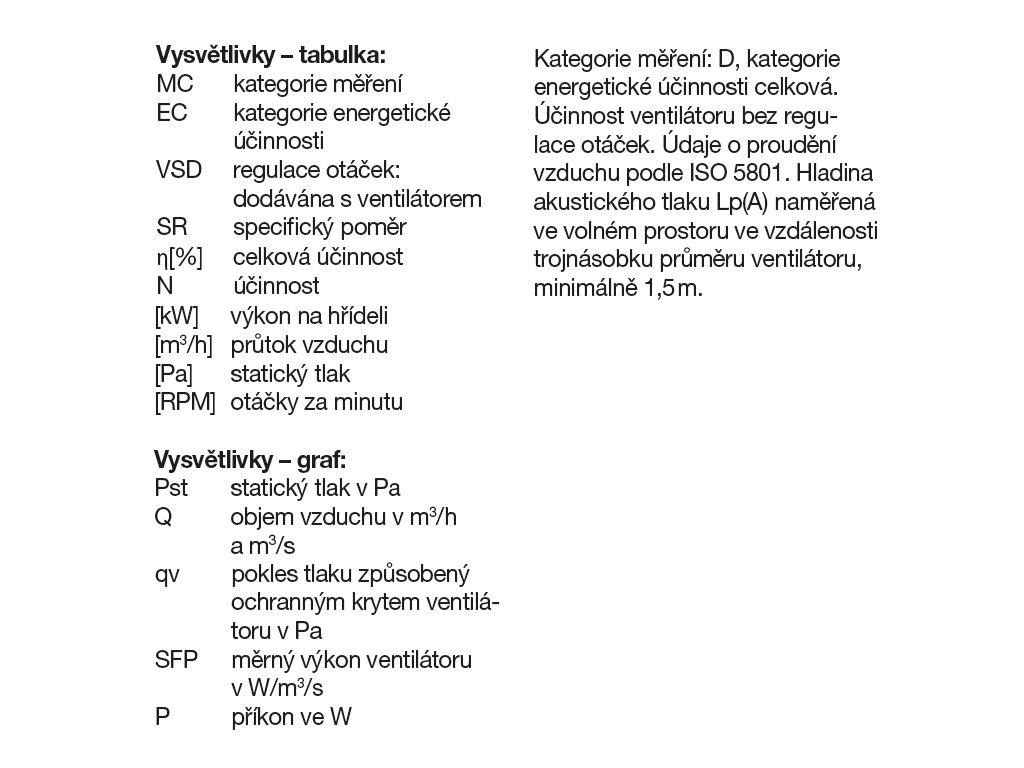

Hluk uvedený ve výkonových charakteristikách odpovídá hodnotám akustického tlaku ve volném poli ve vzdálenosti trojnásobku průměru oběžného kola (minimálně 1,5 m).

Montáž

Montáž ventilátorů v každé poloze osy motoru.

Pokyny

Ventilátory jsou vhodné pro potrubní systémy v průmyslových a speciálních aplikacích s velkou tlakovou ztrátou a tam, kde se uplatní velmi kompaktní tvar ventilátorů.

Doplňkové parametry

Kategorie: Průmyslové středotlaké (dvojité) axiální ventilátory TCBx2, Potrubní ventilátory do kruhového potrubí, Kovové ventilátory do potrubí
Hmotnost: 50 kg
Průměr potrubí (připojení) [mm]: 500
Kategorie průtoku vzduchu (0 Pa) [m3/h]: 5001-10000
Kategorie příkonu [W]: 1001-2000
Akustický tlak (hlučnost) (dB(A)): 76
? Krytí: IP 65
Materiál: Kov, Ocel
Napětí (V): 400
Otáčky (min-1): 1390
Počet pólů motoru: 4
Proud (A): 3,4
Průtok (0 Pa) (m3/h): 9800
Příkon (W): 1700
Typ konstrukce: Axiální
Motor: AC
Umístění: Do potrubí
Hmotnost (kg): 50
Značka: Soler & Palau
Tvar napojitelného potrubí: Pro kruhové potrubí

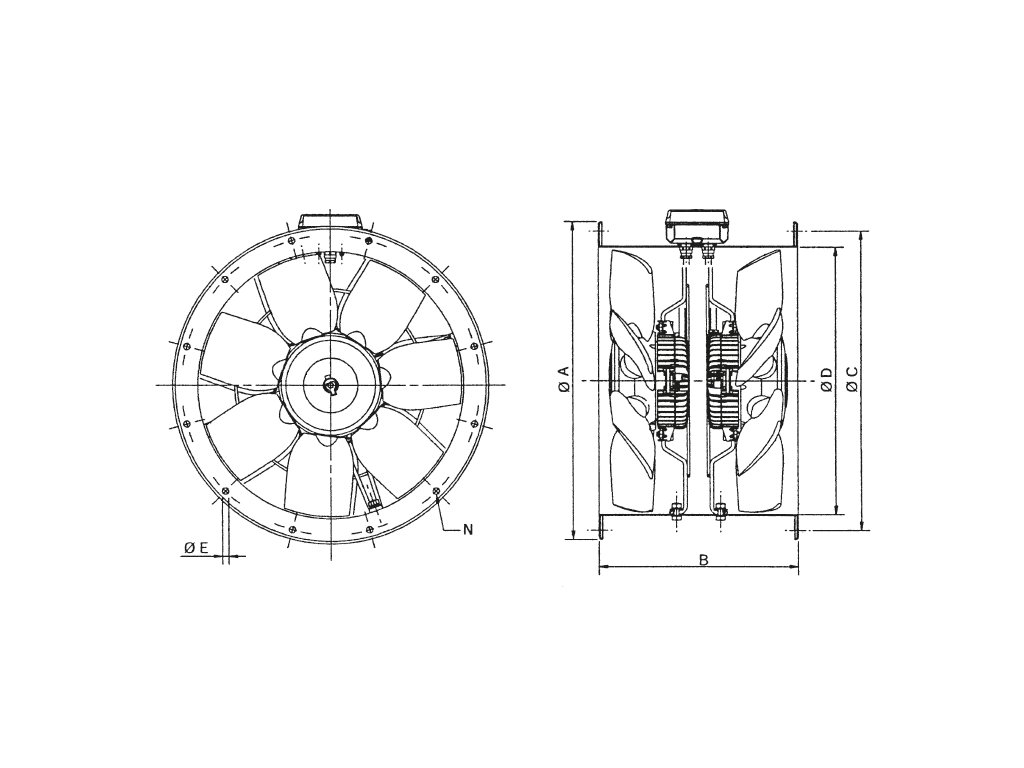

Rozměr Průměr A: 595
Rozměr Průměr E: 12
Rozměr Průměr D: 500
Rozměr Průměr C: 560
Rozměr N: 12x
Rozměr B: 375
