Soler & Palau TD 250/100 Ecowatt úsporný ventilátor do potrubí s EC motorem
Kód: V14333
Související produkty
Detailní popis produktu
Potrubní ventilátor TD 250/100 ECOWATT od Soler & Palau s plastovým oběžným kolem a kuličkovými ložisky. Úsporný ventilátor s tichým chodem do potrubí o průměru 100 mm. Průtok 280 m3/h.
Skříň
Skříně ventilátorů TD-160 až TD-800 jsou vyrobeny z plastu, modely TD-1300 a TD-2000 jsou vyrobeny z ocelového plechu. Konstrukce umožňuje demontáž motorové části bez nutnosti odpojit potrubí.
Oběžné kolo
Oběžné kolo je plastové (TD-160 až TD-800) nebo hliníkové (TD-1300 a TD-2000).
Motor
EC motor s tepelnou a elektronickou ochranou proti přetížení. Ložiska jsou kuličková s tukovou náplní na dobu životnosti. Třída ochrany II (TD-1300, TD-2000 třída ochrany I), krytí IP44.
Svorkovnice
Svorkovnice je umístěna na skříni ventilátoru, kde je umístěna plně integrovaná elektronika.
Regulace otáček

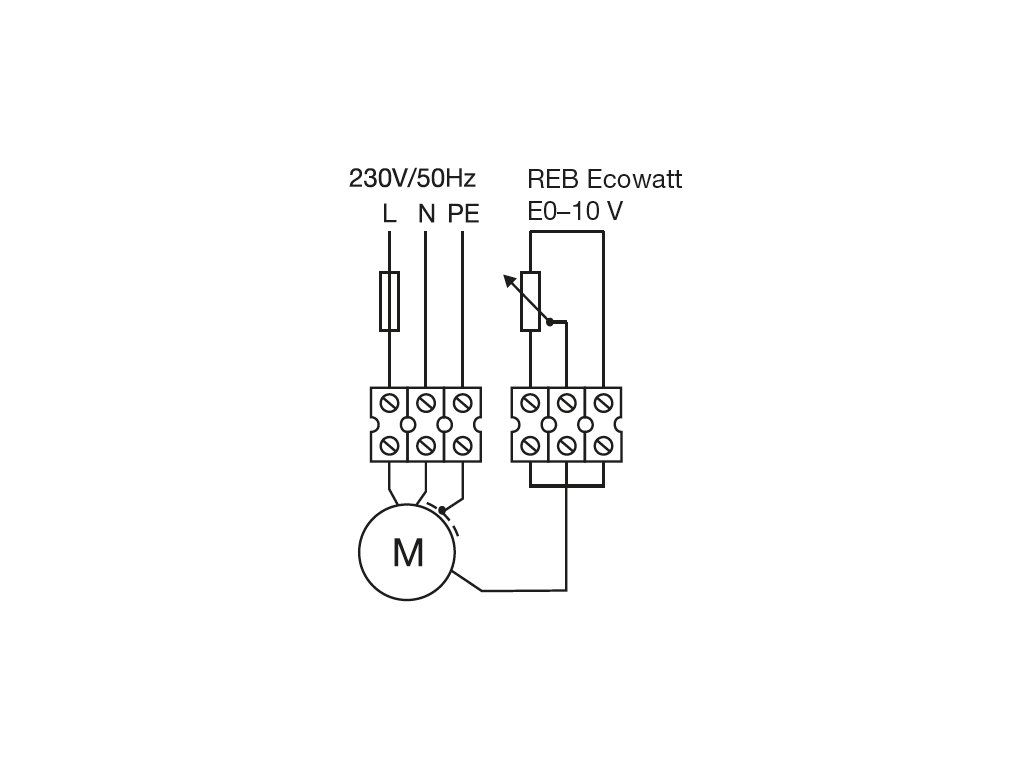

Motory jsou regulovatelné potenciometrem umístěným ve svorkovnici (kromě TD-160 Ecowatt) nebo externím regulátorem otáček REB Ecowatt. Otáčky je také možno regulovat lineárně signálem 0–10 V DC.
Montáž
Montáž ventilátorů je možná v každé poloze ventilátoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
Pokyny
Ventilátory jsou díky svému velmi nízkému profilu, vysoké účinnosti a nízké hlučnosti vhodné pro náročné aplikace, kde se uplatní také jejich velmi úsporný chod. Vhodné jsou také pro DCV aplikace (větrání řízené skutečnou spotřebou).
Doplňkové parametry
| Kategorie: | Úsporné ventilátory TD Ecowatt |
|---|---|
| Hmotnost: | 2 kg |
| Průměr potrubí (připojení) [mm]: | 100 |
| Kategorie průtoku vzduchu (0 Pa) [m3/h]: | 251-500 |
| Kategorie příkonu [W]: | 0-50 |
| Napětí: | 230 V |

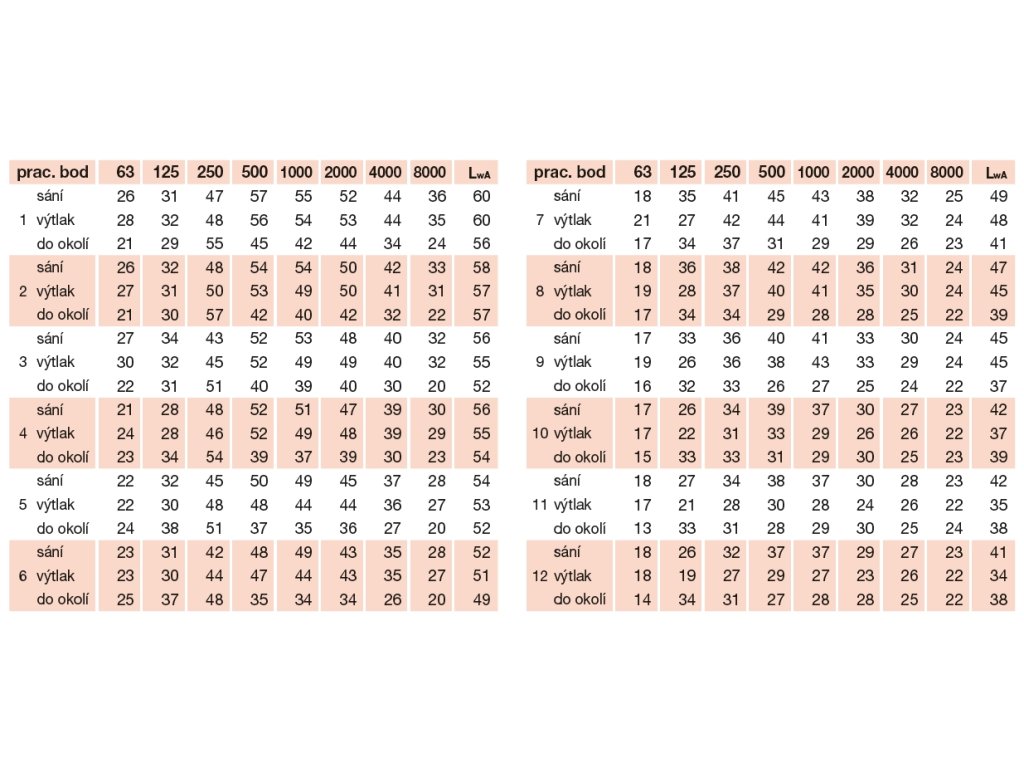

| Akustický tlak (hlučnost) (dB(A)): | 38/37/37 |
| ? Krytí: | IP 44 |
| Kuličková ložiska: | Ano |
| Materiál: | Plast |

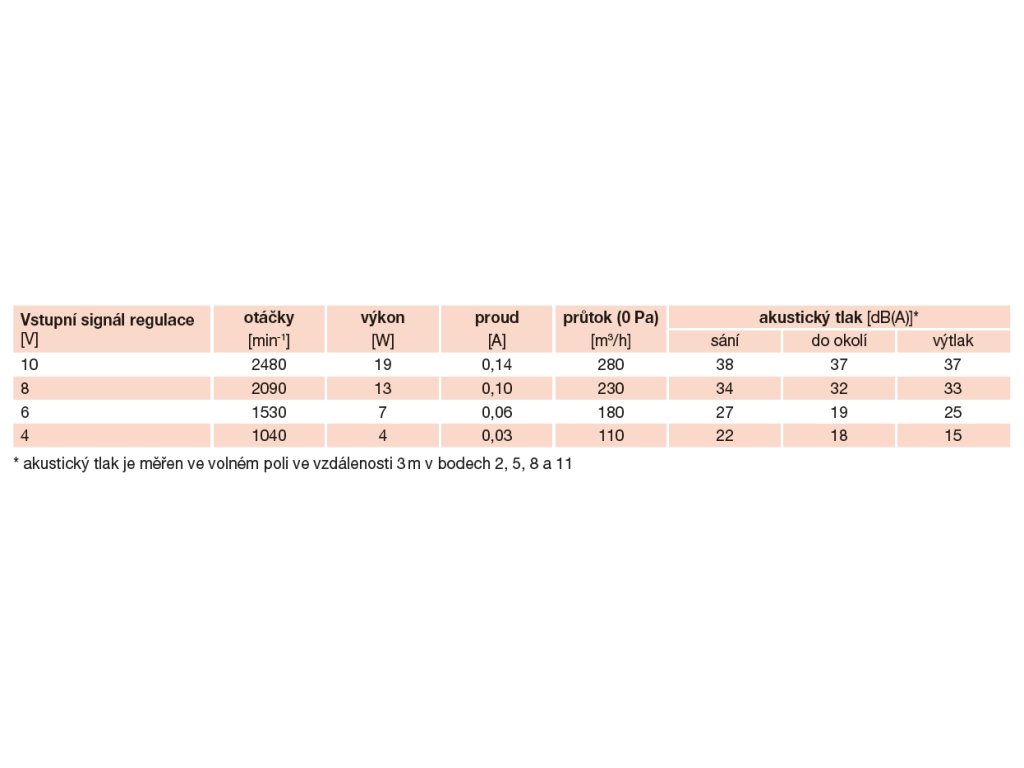

| Otáčky (min-1): | 2480 |
| Proud (A): | 0,14 |
| Průtok (0 Pa) (m3/h): | 280 |
| Teplota (°C): | -20 až +60 |
| Výkon (W): | 19 |
| Typ konstrukce: | Diagonální |
| Motor: | EC |
| Umístění: | Do potrubí |
| Hmotnost (kg): | 2 |
| Značka: | Soler & Palau |
| Tvar napojitelného potrubí: | Pro kruhové potrubí |
| Rozměr F: | 90 |
| Rozměr X: | 188 |
| Rozměr Průměr B: | 176 |
| Rozměr E: | 100 |
| Rozměr G: | 80 |
| Rozměr H: | 60 |
| Rozměr Průměr D: | 97 |
| Rozměr C: | 156 |
| Rozměr A: | 303 |
