TD 500/150 3V tříotáčkový ventilátor

9 hodnocení

  • 1 z 9

Skříně ventilátorů TD-160 až TD-800 jsou vyrobeny z plastu, modely TD-1000 až TD-6000 jsou vyrobeny z ocelového galvanizovaného plechu opatřeného epoxidovým lakem. Skříň se skládá z montážní lišty s dvěma hrdly a motoru, který je s hrdly spojen rychloupínacími sponami. Konstrukce umožňuje demontáž motorové části bez nutnosti odpojit potrubí. Oběžná kola ventilátorů TD-160 až TD-800 jsou vyrobena z plastu, oběžná kola TD-1000 až TD-6000 jsou vyrobena z hliníku. Střídavé motory ve ventilátorech TD-160 až TD-350 mají dvojí vinutí, což umožňuje provoz s dvojími otáčkami. Ventilátory TD- 500 až TD-2000 mají trojí vinutí. TD-4000 a TD-6000 mají jedno vinutí, je možné je regulovat změnou napětí. Motory jsou vybaveny tepelnou pojistkou (TD 160–TD 350) nebo tepelnou ochranou (TD 500–TD 6000). Ložiska jsou kuličková s tukovou náplní na dobu životnosti. Třída izolace B, krytí IP44 (TD 250, 350, 800–2000), třída izolace F, krytí IP44 (TD 500), třída izolace F, krytí IP54 (TD 4000, 6000). Ventilátory TD a TD-T jsou pro napětí 230 V, krom TD 4000 TRIF (230/400 V) a TD 6000 TRIF, kde je napájecí napětí 400 V. Svorkovnice je umístěna na skříni ventilátoru, u některých typů obsahuje rozběhový kondenzátor. U střídavých motorů s dvojím vinutím (TD 160–350) se otáčky přepínají ve dvou stupních pomocí regulátorů REGUL 2 nebo COM 2 nebo změnou napětí regulátory REB (plynulá regulace) nebo REV (pětistupňová regulace). U motorů s trojím vinutím (TD 500 – TD 2000) se otáčky přepínají ve třech stupních pomocí regulátorů COM 3 nebo INT 4P nebo lze použít regulaci změnou napětí regulátory REB (plynulá regulace) nebo REV (pětistupňová regulace). TD 4000 a 6000 se dají regulovat pouze změnou napětí. TD 4000 a 6000 TRIF se dají regulovat změnou napětí nebo frekvenčními měniči. TD-T s jedním vinutím a vestavěným doběhem nelze regulovat. • TD – základní provedení (pro potrubí DN 100 až 400) • TD-T – provedení s nastavitelným doběhem 1 až 30 minut, jednootáčkové (pro potrubí DN 100 až 200) Montáž ventilátorů je možná v každé poloze ventilátoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
Dostupnost Skladem
Cena 3 205,79 Kč bez DPH
3 879 Kč
Kód produktu V14350
Výrobce Soler & Palau

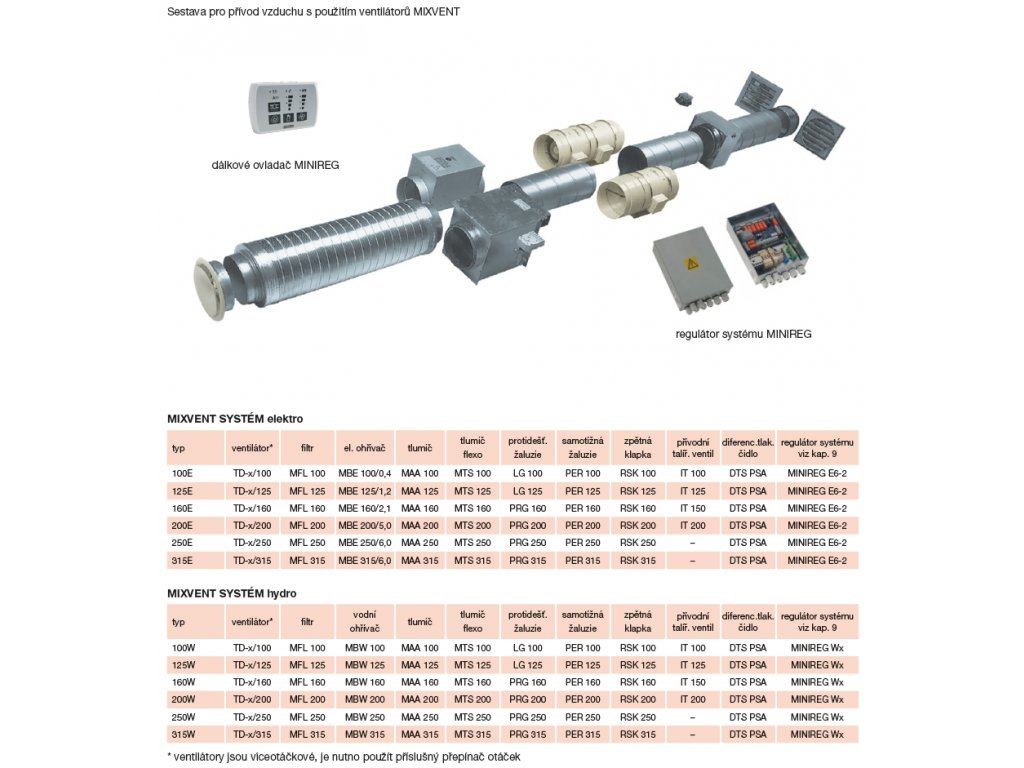

Kategorie Ventilátory TD MIXVENT


Parametry

Otáčky (min-1)2590/2150/1820
Výkon (W)53/44/41
Proud (A)0,21/0,19/0,18
Napětí (V)230
Průtok (0 Pa) (m3/h)560/470/390
Teplota (°C)-20 až +60
Průměr potrubí (připojení) (mm)150
Hmotnost (kg)2,7
RegulátorREB 1; REV 1,5
KrytíIP44

vysoké/střední/nízké otáčky, * akustický tlak vyzářený do okolí je měřen ve vzdálenosti 3 m ve volném poli s připojeným potrubím na straně sání i výtlaku

Rozměry

A295
C127
E112
F130
G80
H60
X212
Průměr B200
Průměr D147

Skříň

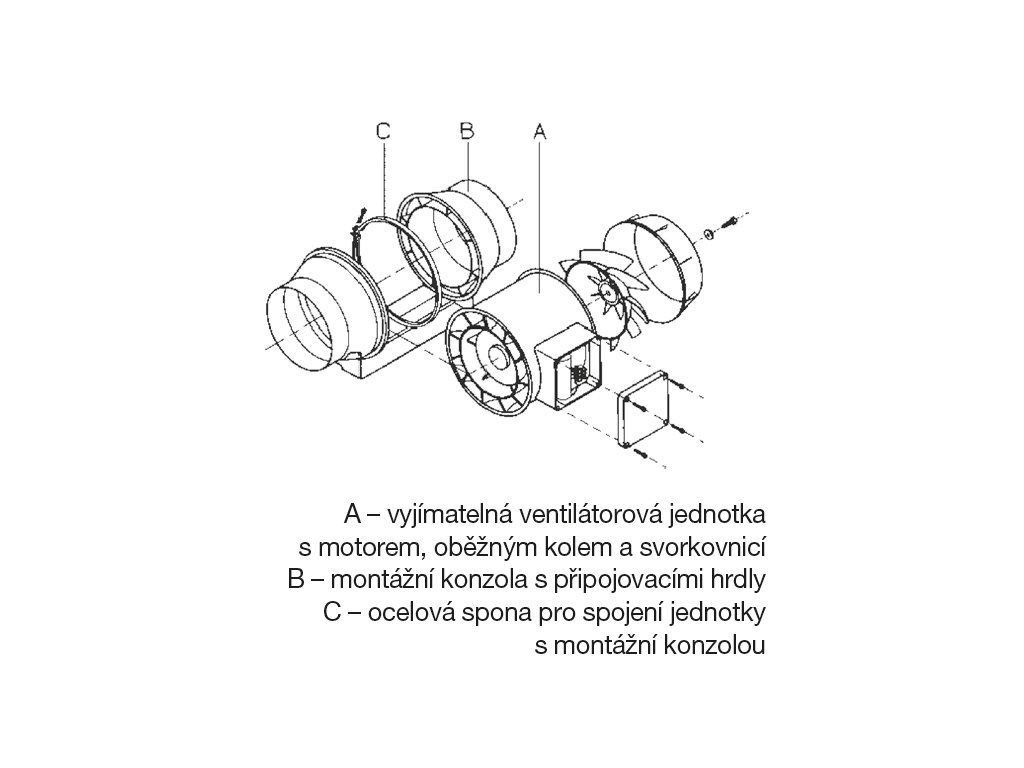

Skříně ventilátorů TD-160 až TD-800 jsou vyrobeny z plastu, modely TD-1000 až TD-6000 jsou vyrobeny z ocelového galvanizovaného plechu opatřeného epoxidovým lakem. Skříň se skládá z montážní lišty s dvěma hrdly a motoru, který je s hrdly spojen rychloupínacími sponami. Konstrukce umožňuje demontáž motorové části bez nutnosti odpojit potrubí.

Oběžné kolo

Oběžná kola ventilátorů TD-160 až TD-800 jsou vyrobena z plastu, oběžná kola TD-1000 až TD-6000 jsou vyrobena z hliníku.

Motor

Střídavé motory ve ventilátorech TD-160 až TD-350 mají dvojí vinutí, což umožňuje provoz s dvojími otáčkami. Ventilátory TD- 500 až TD-2000 mají trojí vinutí. TD-4000 a TD-6000 mají jedno vinutí, je možné je regulovat změnou napětí. Motory jsou vybaveny tepelnou pojistkou (TD 160–TD 350) nebo tepelnou ochranou (TD 500–TD 6000). Ložiska jsou kuličková s tukovou náplní na dobu životnosti. Třída izolace B, krytí IP44 (TD 250, 350, 800–2000), třída izolace F, krytí IP44 (TD 500), třída izolace F, krytí IP54 (TD 4000, 6000). Ventilátory TD a TD-T jsou pro napětí 230 V, krom TD 4000 TRIF (230/400 V) a TD 6000 TRIF, kde je napájecí napětí 400 V.

Svorkovnice

Svorkovnice je umístěna na skříni ventilátoru, u některých typů obsahuje rozběhový kondenzátor.

Regulace otáček

U střídavých motorů s dvojím vinutím (TD 160–350) se otáčky přepínají ve dvou stupních pomocí regulátorů REGUL 2 nebo COM 2 nebo změnou napětí regulátory REB (plynulá regulace) nebo REV (pětistupňová regulace). U motorů s trojím vinutím (TD 500 – TD 2000) se otáčky přepínají ve třech stupních pomocí regulátorů COM 3 nebo INT 4P nebo lze použít regulaci změnou napětí regulátory REB (plynulá regulace) nebo REV (pětistupňová regulace). TD 4000 a 6000 se dají regulovat pouze změnou napětí. TD 4000 a 6000 TRIF se dají regulovat změnou napětí nebo frekvenčními měniči. TD-T s jedním vinutím a vestavěným doběhem nelze regulovat.

Varianty

• TD – základní provedení (pro potrubí DN 100 až 400)
• TD-T – provedení s nastavitelným doběhem 1 až 30 minut, jednootáčkové (pro potrubí DN 100 až 200)

Montáž

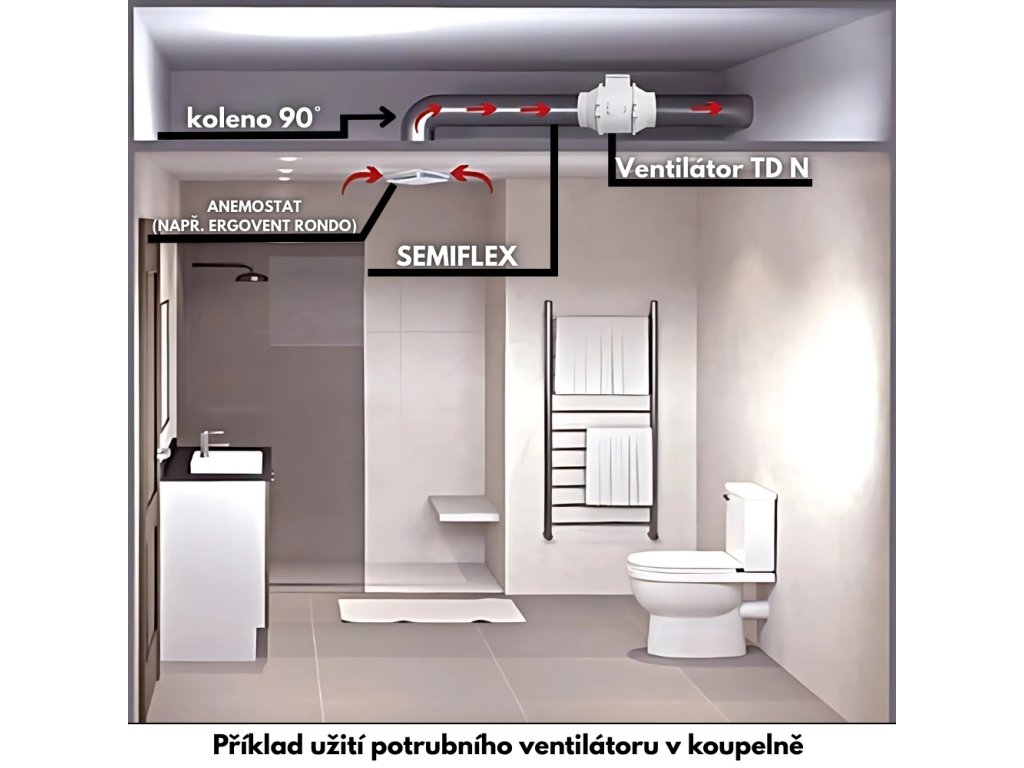

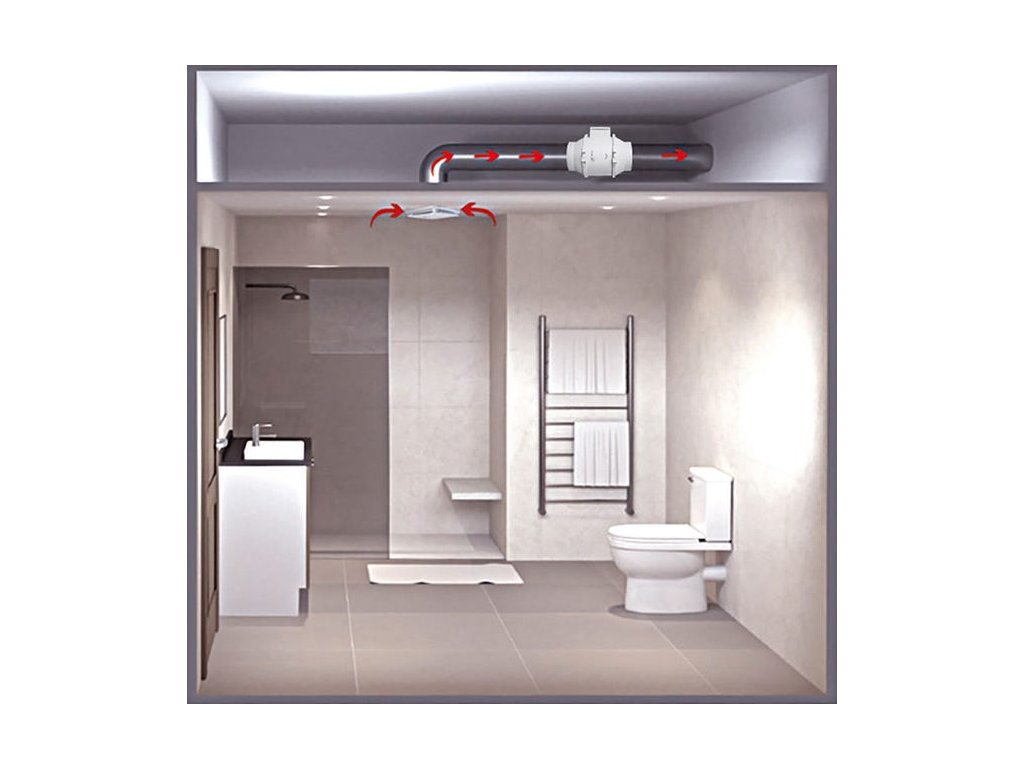

Montáž ventilátorů je možná v každé poloze ventilátoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
Hmotnost (kg) 2,7
Krytí IP44
Napětí (V) 230
Otáčky (min-1) 2590/2150/1820
Proud (A) 0,21/0,19/0,18
Průměr Potrubí (připojení) (mm) 150
Průtok (0 Pa) (m3/h) 560/470/390
Regulátor REV 1,5, REB 1
Teplota (°C) -20 až +60
Výkon (W) 53/44/41
Rozměr C 127
Rozměr A 295
Rozměr X 212
Rozměr G 80
Rozměr E 112
Rozměr Průměr D 147
Rozměr H 60
Rozměr Průměr B 200
Rozměr F 130
