TPSB/2-225/088 střešní radiální ventilátor
Kód: V18507
Detailní popis produktu
Střešní ventilátory TPSB jsou díky speciálnímu patentovanému designu výkonné a mají velmi nízký profil, což umožnuje jejich použití v širokém spektru vzduchotechnických aplikací.Skříň
Skříň je vyrobena z nárazuvzdorného plastu, základna je z ocelového galvanizovaného plechu. Obojí je opatřeno černým epoxidovým lakem.

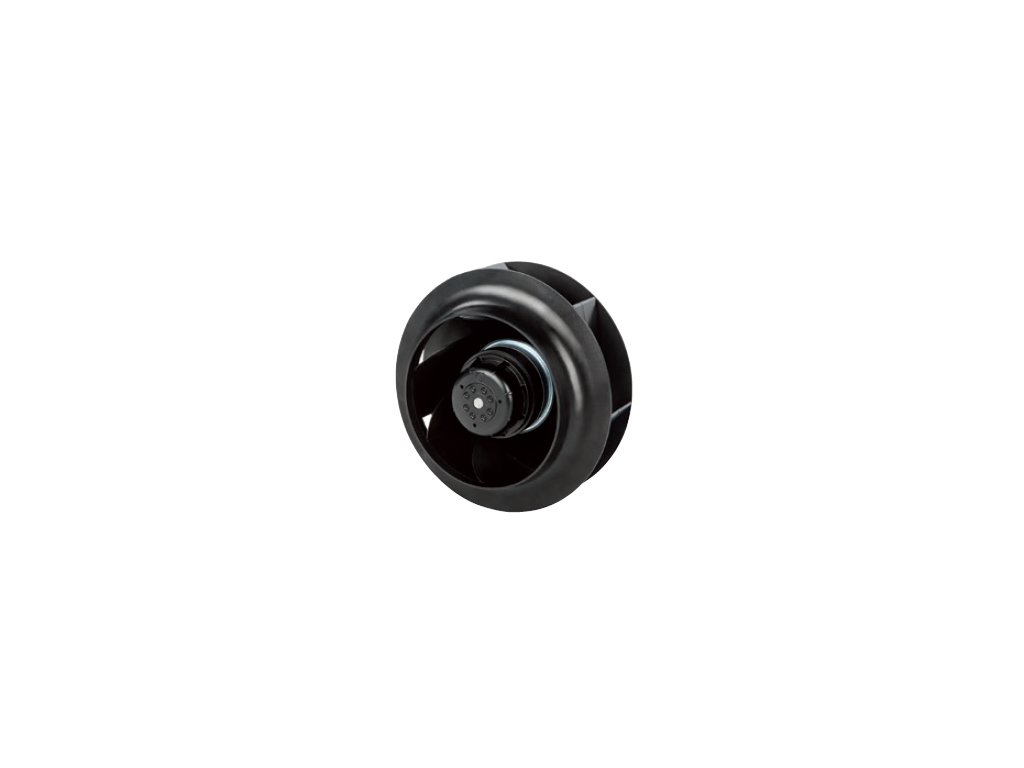

Oběžné kolo
Oběžné kolo je radiální s dozadu zahnutými lopatami a je staticky a dynamicky vyváženo.
Motor
Motor je jednofázový 230 V / 50 Hz. Motory jsou vybaveny tepelnou ochranou, kuličková ložiska. Tuková náplň ložisek je na dobu jejich životnosti. Krytí IP44, izolace třídy F (225/088, 250/084) nebo třídy B (190/060).
Svorkovnice
Svorkovnice je vyrobena z ohnivzdorného plastu a je umístěna volně na přívodním kabelu od motoru. Krytí IP65.
Regulace otáček
Plynulá regulace otáček se provádí změnou napětí pomocí elektronických nebo transformátorových regulátorů.
Montáž

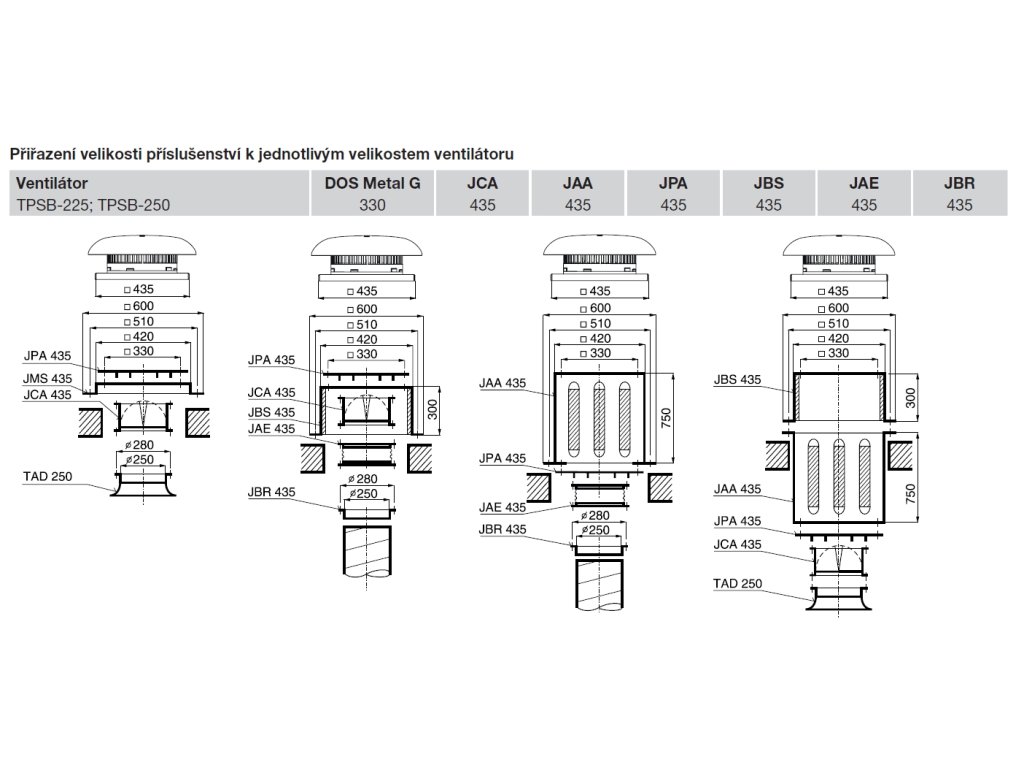

Střešní ventilátory TPSB se montují montážní základnou na vodorovné střešní konstrukce nebo stavebně připravené zděné sokly. Dále je možno použít sokly JMS a JBS, viz kapitola 7.1.
Pokyny
Střešní ventilátory TPSB jsou díky speciálnímu patentovanému designu výkonné a mají velmi nízký profil, což umožnuje jejich použití v širokém spektru vzduchotechnických aplikací.
Doplňkové parametry
| Kategorie: | Radiální střešní ventilátory TPSB |
|---|---|
| Hmotnost: | 6.4 kg |
| Kategorie průtoku vzduchu (0 Pa) [m3/h]: | 1001-2000 |
| Kategorie příkonu [W]: | 101-500 |
| Akustický tlak (hlučnost) (dB(A)): | 56/60 |
| ? Krytí: | IP 44 |
| Napětí (V): | 230 |
| Otáčky (min-1): | 2670 |
| Proud (A): | 0,6 |
| Průtok (0 Pa) (m3/h): | 1170 |
| Teplota (°C): | -40/+60 |
| Výkon (W): | 151 |
| Motor: | AC |
| Hmotnost (kg): | 6,4 |
| Značka: | Soler & Palau |
| Rozměr d: | 10 |
| Rozměr B: | 186 |
| Rozměr F: | 87 |
| Rozměr G: | 20 |
| Rozměr C: | 435 |
| Rozměr E: | 330 |
| Rozměr A: | 452 |
