TTT/4-710 L N speciální axiální ventilátor 120°C

Neohodnoceno

  • 1 z 10

Ventilátory jsou vhodné pro odsávání horkých plynů v průmyslových aplikacích. Vyžádejte si informace o dodacích podmínkách.
Dostupnost Na dotaz
Běžná cena 73 942 Kč
Ušetříte 16 344 Kč (–22 %)
Cena 47 601,65 Kč bez DPH
57 598 Kč
Kód produktu V14684
Kategorie Speciální axiální ventilátory TTT-N


Parametry

Otáčky (min-1)1460
Průtok (0 Pa) (m3/h)16600
Příkon (kW)1,5
Napětí (V)230/400
Proud (A)5,7/3,3
Maximální teplota (°C)120
Průměr potrubí (připojení) (mm)710
Akustický tlak (dB(A))*78
Hmotnost (kg)57
Regulátor**VFVN 020-3L-5
KrytíIP55

* akustický tlak ve volném poli ve vzdálenosti trojnásobku průměru oběžného kola (minimálně 1,5 m); ** regulace možná pouze do teploty vzdušiny, resp. okolí 40° C

Rozměry

C490
F1046
H507
N16x
Průměr A806
Průměr B770
Průměr D710
Průměr E12

Skříň

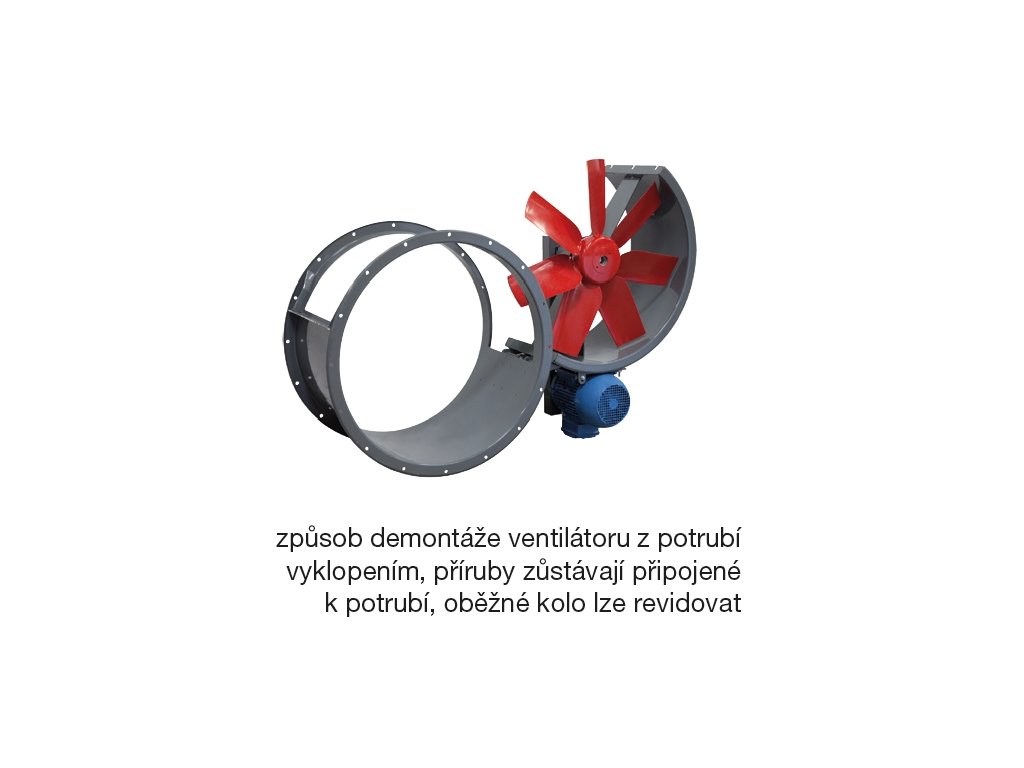

Skříň je z ocelového plechu, galvanicky pokovená a je opatřena šedým polyesterovým lakem. Motor je uložen mimo proud vzduchu vně skříně. Aby bylo možno ventilátor čistit bez demontáže potrubí, lze pohonnou jednotku s oběžným kolem vyklopit ven, mimo osu potrubí.

Oběžné kolo

Oběžné kolo je odlité vcelku ze slitiny Al. Oběžné kolo je staticky a dynamicky vyváženo, má povrchovou úpravu epoxidovým lakem. Oběžné kolo je poháněno řemenem, který je v ochranném krytu.

Motor

Motor je asynchronní, s kotvou nakrátko, s třídou izolace F, s kuličkovými ložisky. Motor má vlastní chladící ventilátor. Krytí IP55.

Směr otáčení

Směr otáčení je dán šipkou na skříni ventilátoru.

Svorkovnice

Svorkovnice je součástí motoru. Krytí IP55. Schéma zapojení je stejné jako u motoru ventilátoru TET.

Montáž

Montáž ventilátoru s ohledem na životnost ložisek v horizontální poloze.

Pokyny

Ventilátory jsou vhodné pro odsávání horkých plynů v průmyslových aplikacích. Vyžádejte si informace o dodacích podmínkách.
Hmotnost 57 kg
Průměr potrubí (připojení) (mm) 710
Akustický tlak (hlučnost) (dB(A)) 78
Hmotnost (kg) 57
Krytí (?) IP55
Maximální teplota (°C) 120
Napětí (V) 230/400
Otáčky (min-1) 1460
Proud (A) 5,7/3,3
Průtok (0 Pa) (m3/h) 16600
Příkon (kW) 1,5
Regulátor VFVN 020-3L-5
Rozměr Průměr B 770
Rozměr H 507
Rozměr C 490
Rozměr Průměr D 710
Rozměr F 1046
Rozměr N 16x
Rozměr Průměr A 806
Rozměr Průměr E 12
