TXBR/4-630 průmyslový jednofázový potrubní axiální ventilátor

Kód: V2237
33 608 Kč 27 775 Kč bez DPH
Skladem
Možnosti doručení
Skříň je z ocelového galvanizovaného plechu opatřeného černým lakem, montážní konzoly a šrouby jsou galvanicky pokoveny. Oběžné kolo je z ocelového plechu do Průměr 355, vyšší průměry mají lopatky z Al slitiny, tvar „SICKLE“ je speciálně optimalizovaný z hlediska maximálního průtoku a tlaku při minimální hlučnosti. Oběžné kolo je nalisované přímo na motoru. Motor je asynchronní s kotvou nakrátko, vnějším rotorem a rozběhovým kondenzátorem. Izolace třídy F, krytí IP54. Kuličková ložiska s tukovou náplní na dobu životnosti. Motor je dynamicky vyvážen dle ISO 1940. Směr otáčení není možno měnit. U nástěnného provedení je standardně průtok vzdušiny od motoru k oběžnému kolu, u potrubního opačně. Za příplatek lze objednat ventilátor s opačným průtokem (pro trhy mimo platnost ErP). Svorkovnice je standardně z černého plastu. U jednofázového provedení obsahuje také rozběhový kondenzátor. Svorkovnice je umístěna na motoru (nástěnné provedení) nebo na skříni (potrubní provedení). Regulace otáček je možná pouze u typů, u kterých je v tabulce parametrů uveden regulátor. Hluk emitovaný ventilátorem je uveden v tabulkách, měření je prováděno ve vzdálenosti rovné trojnásobku průměru oběžného kola (minimálně však 1,5 m) na straně sání. Montáž je možná v každé poloze osy motoru. V případě horizontální montáže je nutno v rotoru otevřít otvory pro odtok kondenzátu. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.

Detailní informace

Detailní popis produktu

Skříň je z ocelového galvanizovaného plechu opatřeného černým lakem, montážní konzoly a šrouby jsou galvanicky pokoveny.

Oběžné kolo

Oběžné kolo je z ocelového plechu do Průměr 355, vyšší průměry mají lopatky z Al slitiny, tvar „SICKLE“ je speciálně optimalizovaný z hlediska maximálního průtoku a tlaku při minimální hlučnosti. Oběžné kolo je nalisované přímo na motoru.

Motor

Motor je asynchronní s kotvou nakrátko, vnějším rotorem a rozběhovým kondenzátorem. Izolace třídy F, krytí IP54. Kuličková ložiska s tukovou náplní na dobu životnosti. Motor je dynamicky vyvážen dle ISO 1940.

Směr otáčení

Směr otáčení není možno měnit. U nástěnného provedení je standardně průtok vzdušiny od motoru k oběžnému kolu, u potrubního opačně. Za příplatek lze objednat ventilátor s opačným průtokem (pro trhy mimo platnost ErP).

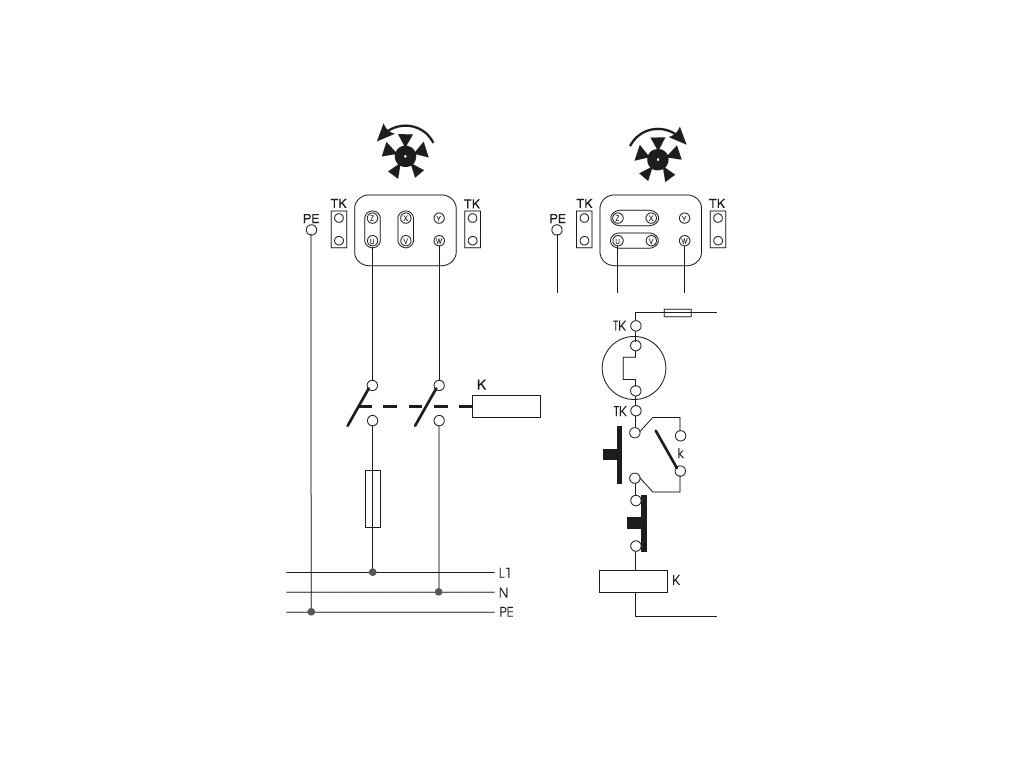

Svorkovnice

Svorkovnice je standardně z černého plastu. U jednofázového provedení obsahuje také rozběhový kondenzátor. Svorkovnice je umístěna na motoru (nástěnné provedení) nebo na skříni (potrubní provedení).

Regulace otáček

Regulace otáček je možná pouze u typů, u kterých je v tabulce parametrů uveden regulátor.

Hluk

Hluk emitovaný ventilátorem je uveden v tabulkách, měření je prováděno ve vzdálenosti rovné trojnásobku průměru oběžného kola (minimálně však 1,5 m) na straně sání.

Montáž

Montáž je možná v každé poloze osy motoru. V případě horizontální montáže je nutno v rotoru otevřít otvory pro odtok kondenzátu. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.

Doplňkové parametry

Kategorie: Průmyslové axiální ventilátory TXBR/TXTR, Potrubní ventilátory do kruhového potrubí, Kovové ventilátory do potrubí
Hmotnost: 24 kg

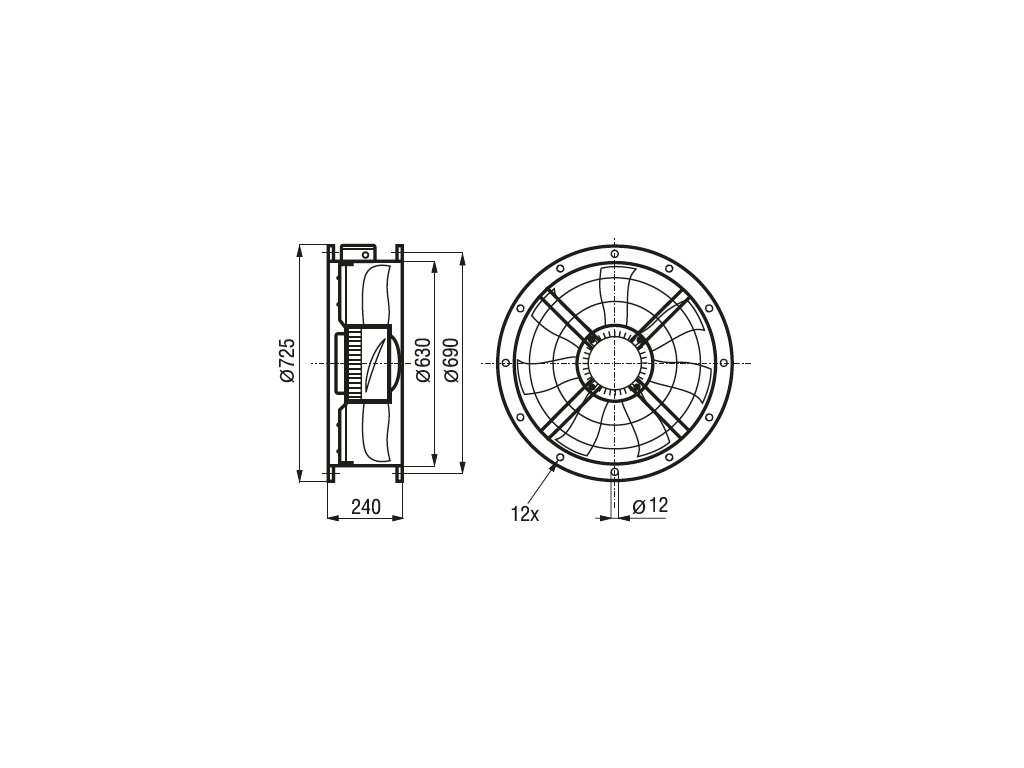

Průměr potrubí (připojení) [mm]: 630
Kategorie průtoku vzduchu (0 Pa) [m3/h]: 10001-20000
Kategorie příkonu [W]: 1001-2000
Akustický tlak (hlučnost) (dB(A)): 67
? Krytí: IP 54
Materiál: Kov, Ocel, Ocel, pozink, Ocel, korozivzdorná, Ocel, galvanizovaná
Maximální teplota (°C): 40
Napětí (V): 230
Otáčky (min-1): 1455
Počet pólů motoru: 4
Proud (A): 5,5

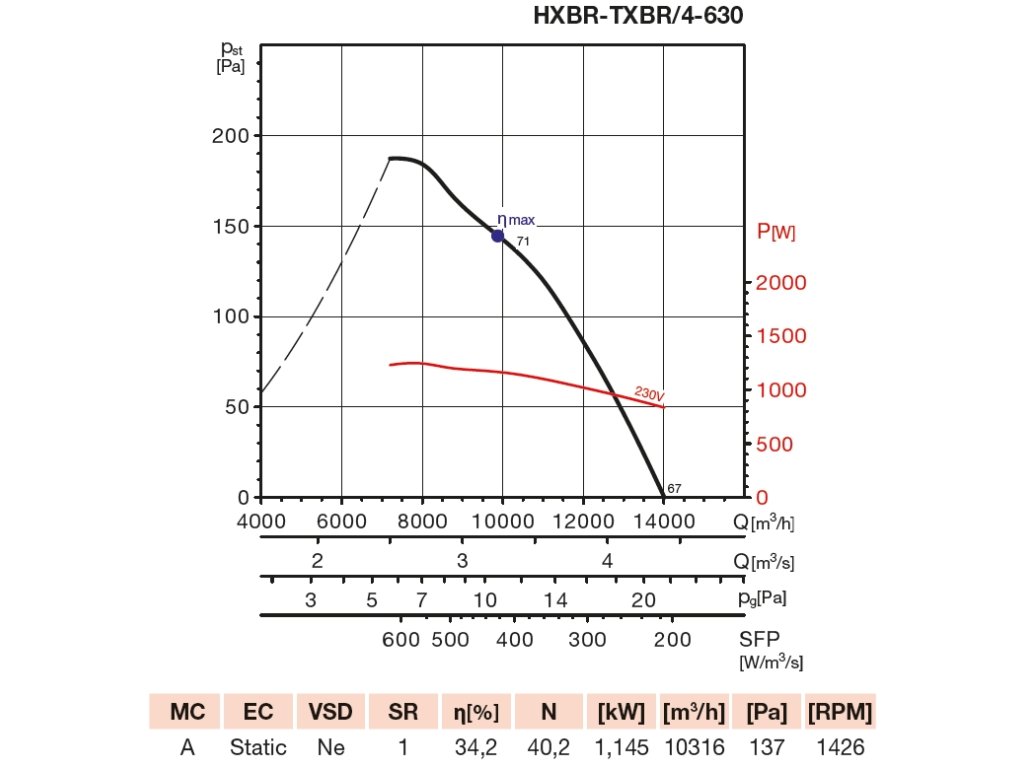

Průtok (0 Pa) (m3/h): 14010
Výkon (W): 1252
Typ konstrukce: Axiální
Motor: AC
Umístění: Do potrubí
Hmotnost (kg): 24
Značka: Soler & Palau
Tvar napojitelného potrubí: Pro kruhové potrubí
