VACON VFVN 100-3L-16-5 F IP54 frekvenční měnič

Kód: V14764
78 472 Kč 64 853 Kč bez DPH
Na dotaz
Možnosti doručení
Frekvenční měnič VFVN 100 F zajišťuje lepší kontrolu ventilátorů v budovách se zavedeným automatickým řízením. Kombinuje v sobě základní funkce frekvenčního měniče VFVN 100 a speciální funkce vytvořené přímo pro procesy řízení průtoku vzduchu. Frekvenční měnič je dostupný v několika velikostech rámu, přičemž skříň splňuje normu IP21/UL typu 1 nebo IP54/UL typu 12. Rozsah výkonu sahá od 0,55 kW až do 630 kW a zařízení mohou být napájena napětím 230 až 500 V. Pro napájení 690 V je rozsah od 5,5 kW do 800 kW. Vlastnosti a výbava: standardní krytí: IP21, volitelně IP54 výstupní frekvence: 0–320 Hz metoda řízení: skalární řízení U/f nebo rychlostní vektorové řízení bez zpětné vazby spínací nosná frekvence: 1,5–10 kHz pracovní teplota okolí: –10 °C (bez námrazy)…+ 40 °C teplota skladování: –40 °C…+70 °C lakované karty jako standard brzdný střídač standardně pro 3 f, 400 V, od 1,5 kW připojení PTC: frekvenční měnič je nutno dovybavit kartou +SBF4 nebo objednat přímo set VFVN 100-XX-XX-X PTC EMC: EN 61800-3 Kategorie C2 integrovaný PID regulátor Standardní I/O: AI (analogový vstup) DI (digitální vstup) AO (analogový výstup) DO (digitální výstup) RO (relé) referenční napětí +10 V zdroj +24 V RS-485 (Modbus RTU) Standardně jsou integrovány sběrnice RS-485 a ethernetové sběrnice. Jednoduché uživatelské rozhraní společně s intuitivním ovládáním zjednodušují a zrychlují uvedení do provozu. Chod měniče je možno optimalizovat pomocí softwarových nástrojů, což dále zefektivňuje jejich použití. V případě potřeby je možno použít také termistorový vstup (SEBJ) s certifikací ATEX. K dispozici je také specializovaný software, který slouží k vyhledání nejvhodnějších a nejúspornějších systémů ventilátorů. Uživatelsky přívětivý ovládací panel Ovládání frekvenčního měniče je navrženo tak, aby bylo co nejjednodušší a nejintuitivnější. Ovládání má přehlednou strukturu nabídek, která přispívá k rychlému zprovoznění a bezproblémovému provozu. grafický nebo textový ovládací panel menu v českém jazyce možnost sledování až 9 signálů současně možnost nastavení počtu zobrazovaných signálů na 4, 6 nebo 9 3 barevné stavové kontrolky na řídicí jednotce: bliká zeleně – připraveno; svítí zeleně – spuštěno; svítí žlutě – alarm; svítí červeně – chyba zobrazení grafu pro dva signály současně Rychlé nastavení Nástroje k snadnému uvádění do provozu se postarají o bezproblémové zprovoznění přímo na místě. Ke každému parametru, signálu i chybě je k dispozici snadná diagnostika s nápovědou. průvodce spuštěním umožňuje rychlé nastavení frekvenčního měniče průvodce požárním režimem zajišťuje snadné zprovoznění funkce požárního režimu výběr aplikace zjednodušuje zavedení systému vnitřní hodiny podporují funkci plánování na základě kalendáře Doplňkové sběrnice Snadná integrace do systému podnikové automatizace je umožněna díky vestavěným protokolům Modbus RTU (RS485) a Modbus TCP (ethernet). Integrace do systémů Profinet IO a Ethernet IP je možná prostřednictvím softwarových doplňků. Snadno připojitelné doplňkové sběrnice usnadňují integraci do tradičních systémů Profibus DP, DeviceNet, CANopen a LonWorks.

Detailní informace

Detailní popis produktu

Frekvenční měnič VFVN 100 F zajišťuje lepší kontrolu ventilátorů v budovách se zavedeným automatickým řízením. Kombinuje v sobě základní funkce frekvenčního měniče VFVN 100 a speciální funkce vytvořené přímo pro procesy řízení průtoku vzduchu. Frekvenční měnič je dostupný v několika velikostech rámu, přičemž skříň splňuje normu IP21/UL typu 1 nebo IP54/UL typu 12. Rozsah výkonu sahá od 0,55 kW až do 630 kW a zařízení mohou být napájena napětím 230 až 500 V. Pro napájení 690 V je rozsah od 5,5 kW do 800 kW.
Vlastnosti a výbava:
standardní krytí: IP21, volitelně IP54
výstupní frekvence: 0–320 Hz
metoda řízení: skalární řízení U/f nebo rychlostní vektorové řízení bez zpětné vazby
spínací nosná frekvence: 1,5–10 kHz
pracovní teplota okolí: –10 °C (bez námrazy)…+ 40 °C
teplota skladování: –40 °C…+70 °C
lakované karty jako standard
brzdný střídač standardně pro 3 f, 400 V, od 1,5 kW
připojení PTC: frekvenční měnič je nutno dovybavit kartou +SBF4 nebo objednat přímo set VFVN 100-XX-XX-X PTC
EMC: EN 61800-3 Kategorie C2 integrovaný PID regulátor
Standardní I/O:
AI (analogový vstup)
DI (digitální vstup)
AO (analogový výstup)
DO (digitální výstup)
RO (relé)
referenční napětí +10 V
zdroj +24 V
RS-485 (Modbus RTU)
Standardně jsou integrovány sběrnice RS-485 a ethernetové sběrnice. Jednoduché uživatelské rozhraní společně s intuitivním ovládáním zjednodušují a zrychlují uvedení do provozu. Chod měniče je možno optimalizovat pomocí softwarových nástrojů, což dále zefektivňuje jejich použití. V případě potřeby je možno použít také termistorový vstup (SEBJ) s certifikací ATEX. K dispozici je také specializovaný software, který slouží k vyhledání nejvhodnějších a nejúspornějších systémů ventilátorů.

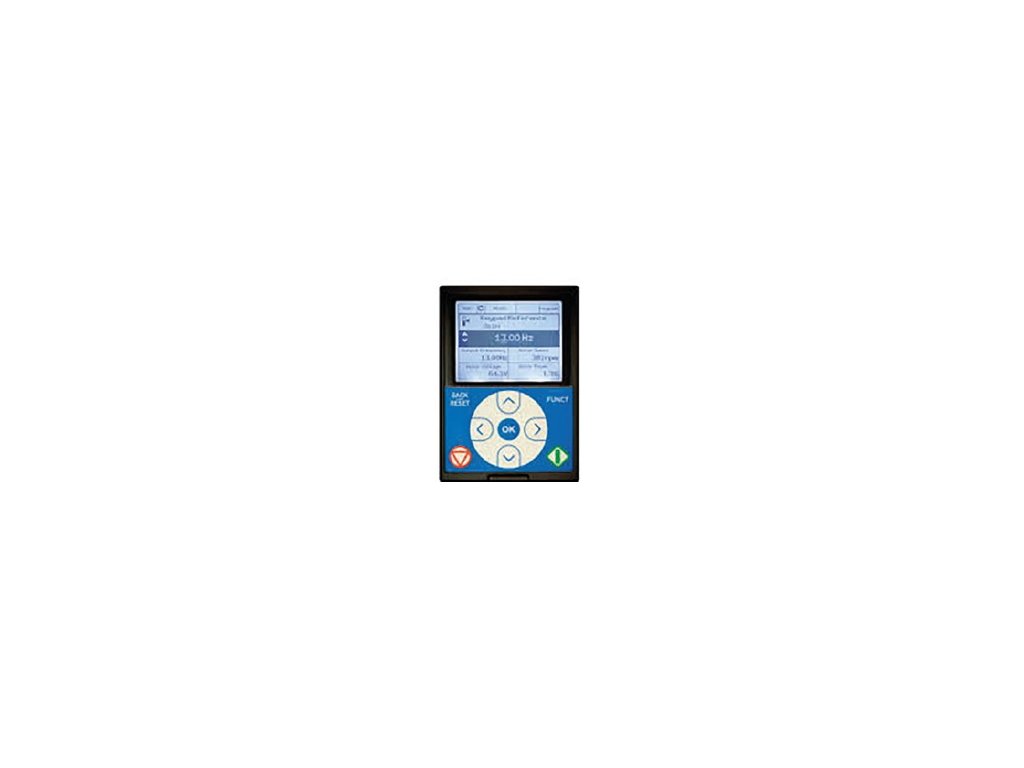

Uživatelsky přívětivý ovládací panel
Ovládání frekvenčního měniče je navrženo tak, aby bylo co nejjednodušší a nejintuitivnější. Ovládání má přehlednou strukturu nabídek, která přispívá k rychlému zprovoznění a bezproblémovému provozu.
grafický nebo textový ovládací panel
menu v českém jazyce
možnost sledování až 9 signálů současně
možnost nastavení počtu zobrazovaných signálů na 4, 6 nebo 9
3 barevné stavové kontrolky na řídicí jednotce: bliká zeleně – připraveno; svítí zeleně – spuštěno; svítí žlutě – alarm; svítí červeně – chyba
zobrazení grafu pro dva signály současně
Rychlé nastavení
Nástroje k snadnému uvádění do provozu se postarají o bezproblémové zprovoznění přímo na místě. Ke každému parametru, signálu i chybě je k dispozici snadná diagnostika s nápovědou.
průvodce spuštěním umožňuje rychlé nastavení frekvenčního měniče
průvodce požárním režimem zajišťuje snadné zprovoznění funkce požárního režimu
výběr aplikace zjednodušuje zavedení systému
vnitřní hodiny podporují funkci plánování na základě kalendáře

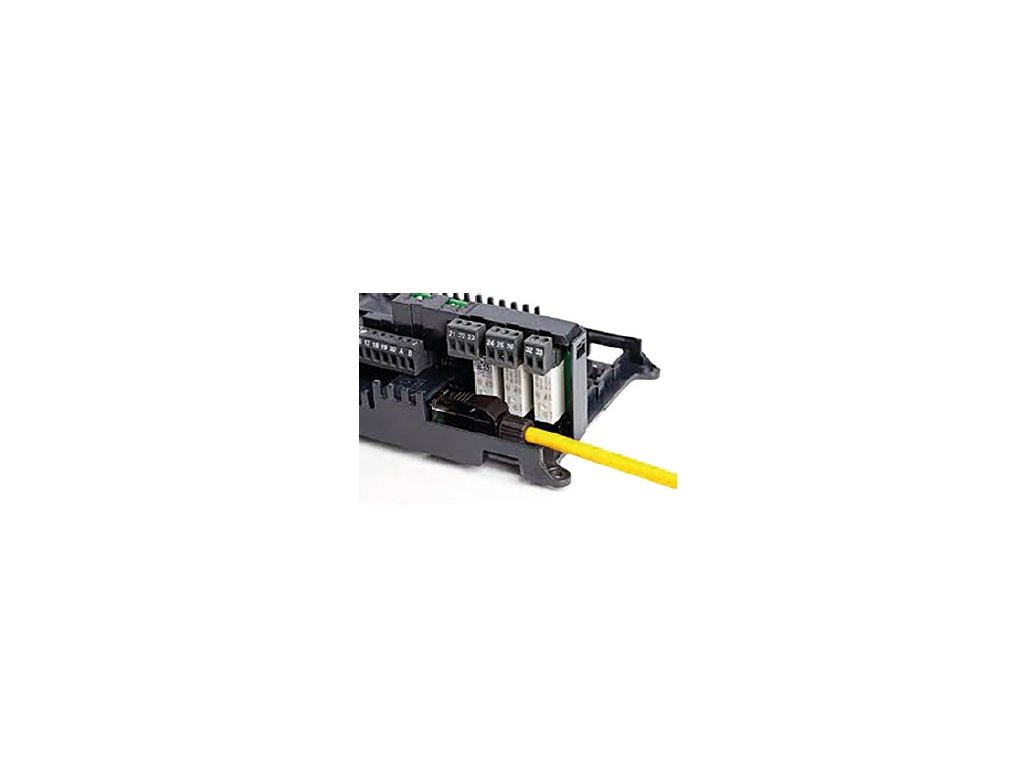

Doplňkové sběrnice
Snadná integrace do systému podnikové automatizace je umožněna díky vestavěným protokolům Modbus RTU (RS485) a Modbus TCP (ethernet). Integrace do systémů Profinet IO a Ethernet IP je možná prostřednictvím softwarových doplňků. Snadno připojitelné doplňkové sběrnice usnadňují integraci do tradičních systémů Profibus DP, DeviceNet, CANopen a LonWorks.

Doplňkové parametry

Kategorie: VFVN 100 F
Hmotnost: 10 kg
? Krytí: IP 54
Napětí (V): 380-500
Proud měniče 1,1 x In (A): 17,6
Proud měniče In (A): 16
Velikost (FR): MR5
Výkon motoru (kW): 7,5
Hmotnost (kg): 10
Značka: VACON
Rozměr Výška: 419
Rozměr Hloubka: 214
Rozměr Šířka: 144
