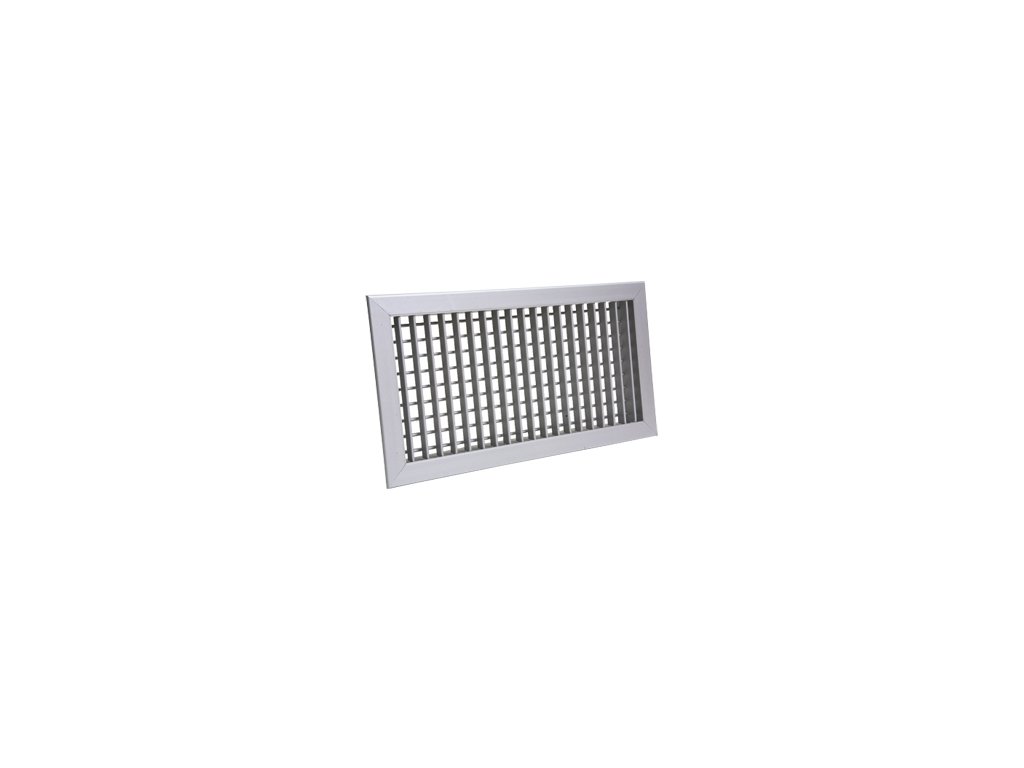

VKE-H-1.0 500x150 RAL 7035 vyústka komfortní
Popis
Parametry
Ak (m2) | 0,0395 |
Q min (m3/h) | 480 |
Q max (m3/h) | 960 |
Lwa min (dB(A)) | 29 |
Lwa max (dB(A)) | 47 |
X(0,25) min (m) | 5,0 |
X(0,25) max (m) | 10,0 |
Dpt min (Pa) | 5 |
Dpt max (Pa) | 20 |

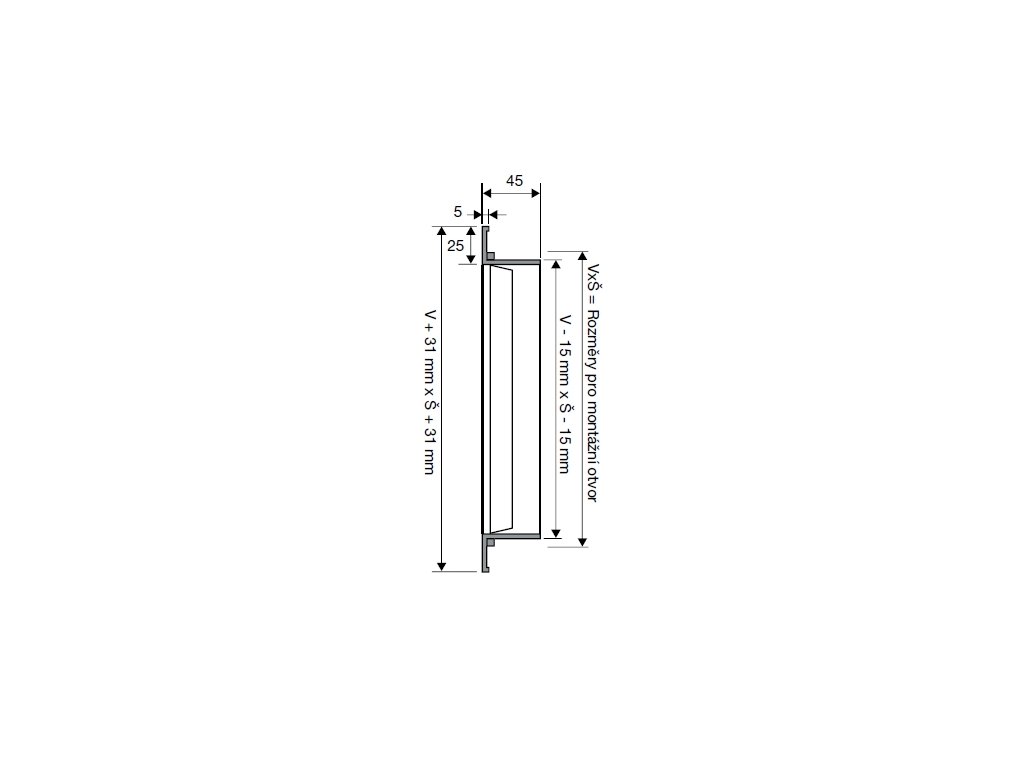

Rozměry
V | 150 |
Š | 500 |
Informace
Přívodní/odvodní vyústky s nastavitelnými listy s roztečí 20 mm.
Konstrukce
Obdélníkové vyústky komfortní (včetně listů) jsou vyrobeny z Al profilu opatřeného transparentním eloxem. Vypalovací barva v základních odstínech RAL za příplatek, ostatní barevné varianty na vyžádání.
Instalace
mřížek základní řady se provádí pomocí upevňovacích rámečků na potrubí nebo na stěnu. Výška instalace 2,5–3,5 m

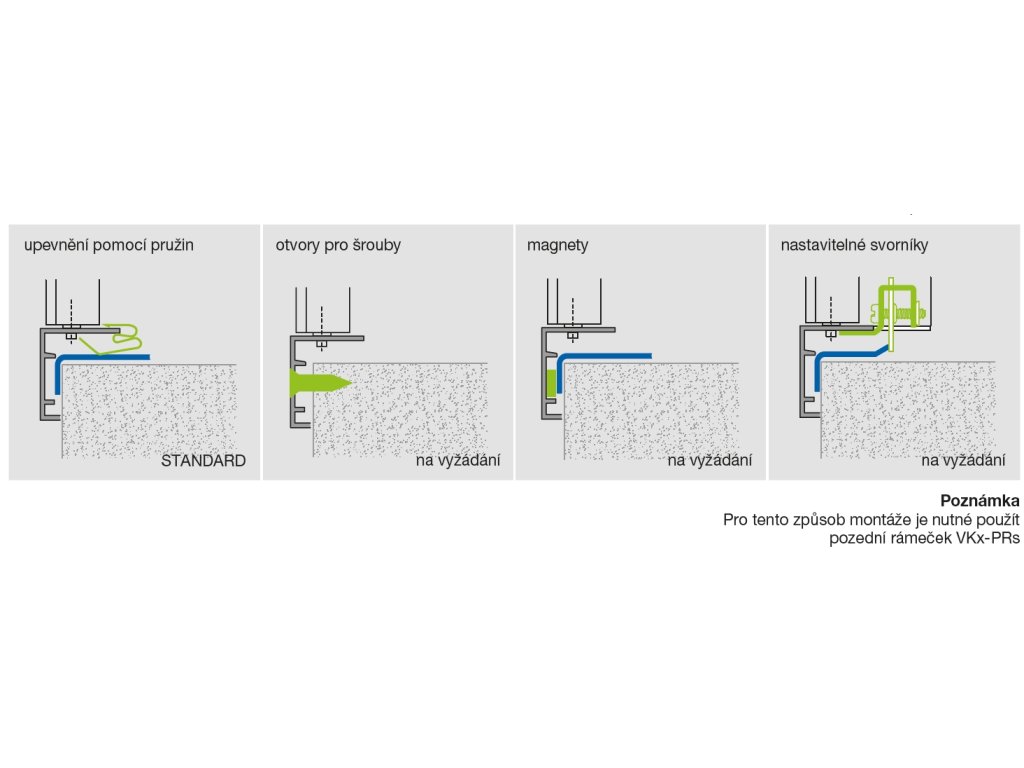

Montáž

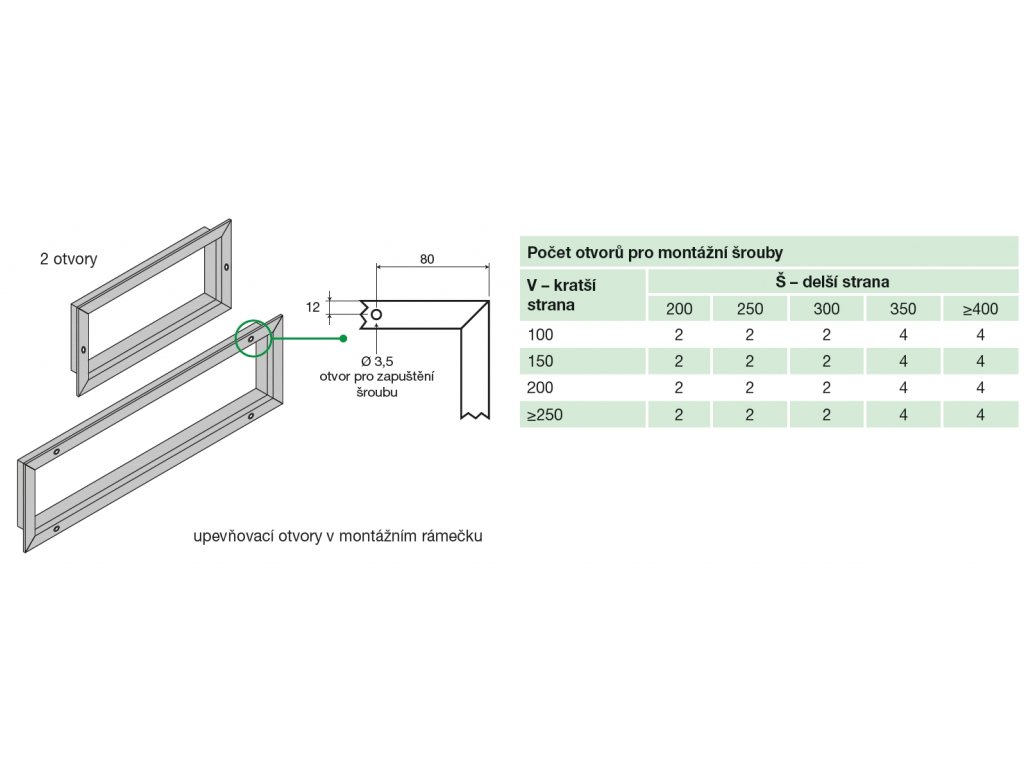

standardně dle montážních pružin. Na přání mřížky s předvrtanými otvory pro šrouby, upevnění pomocí magnetů nebo nastavitelných svorníků.
Příslušenství
plenum boxy z pozinkované oceli, standardní nebo izolované
regulační klapka R1 vyrobená z pozinkované oceli opatřená regulačními listy s protiběžnými pohybem.
pozední rámečky z pozinkovaného ocelového plechu.
Konstrukce
Obdélníkové vyústky komfortní (včetně listů) jsou vyrobeny z Al profilu opatřeného transparentním eloxem. Vypalovací barva v základních odstínech RAL za příplatek, ostatní barevné varianty na vyžádání.
Instalace
mřížek základní řady se provádí pomocí upevňovacích rámečků na potrubí nebo na stěnu. Výška instalace 2,5–3,5 m
Montáž
standardně dle montážních pružin. Na přání mřížky s předvrtanými otvory pro šrouby, upevnění pomocí magnetů nebo nastavitelných svorníků.
Příslušenství
plenum boxy z pozinkované oceli, standardní nebo izolované
regulační klapka R1 vyrobená z pozinkované oceli opatřená regulačními listy s protiběžnými pohybem.
pozední rámečky z pozinkovaného ocelového plechu.
Ak (m2) | 0,0395 |
Dpt max (Pa) | 20 |
Dpt min (Pa) | 5 |
Lwa max (dB(A)) | 47 |
Lwa min (dB(A)) | 29 |
Q max (m3/h) | 960 |
Q min (m3/h) | 480 |
X(0,25) max (m) | 10,0 |
X(0,25) min (m) | 5,0 |
Rozměr V | 150 |
Rozměr Š | 500 |
