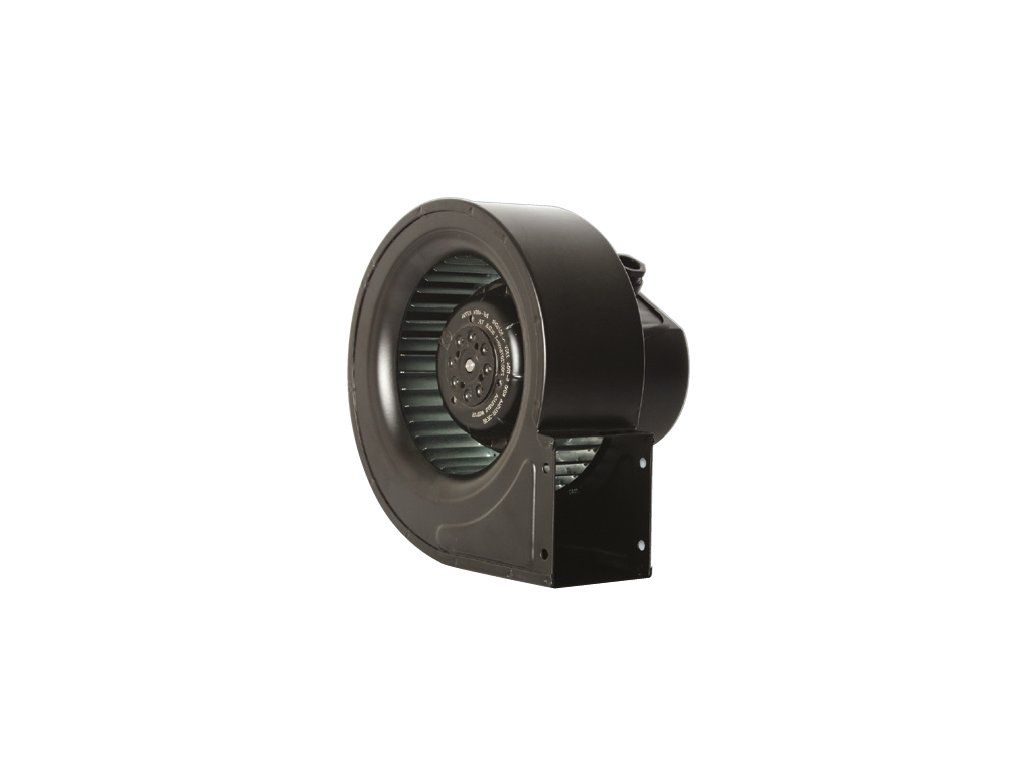

Soler & Palau CBM/2-140/059-155W radiální ventilátor s vnějším rotorem
Kód: V3623
Související produkty
Detailní popis produktu
Ventilátory jsou vhodné zejména pro konstrukci klimatizačních a větracích jednotek, případně dalších vzduchotechnických aplikací. Informujte se na dodací podmínky a termíny dodávek.Skříň
Skříň je z ocelového, galvanicky pozinkovaného plechu a je opatřena černým epoxidovým lakem. Montážní konzoly pro upevnění ventilátoru jsou také z galvanicky pozinkovaného plechu. K dispozici jednostranně sací nebo oboustranně sací provedení.
Oběžné kolo
Oběžné kolo je radiální, s dopředu zahnutými lopatkami. Oběžné kolo je z pozinkovaného plechu, je staticky a dynamicky vyváženo.
Motor
Motor je asynchronní s vnějším rotorem a odporovou kotvou, s rozběhovým kondenzátorem. Izolace je třídy B, vinutí je vybaveno termopojistkou proti přehřátí. Krytí IP44.

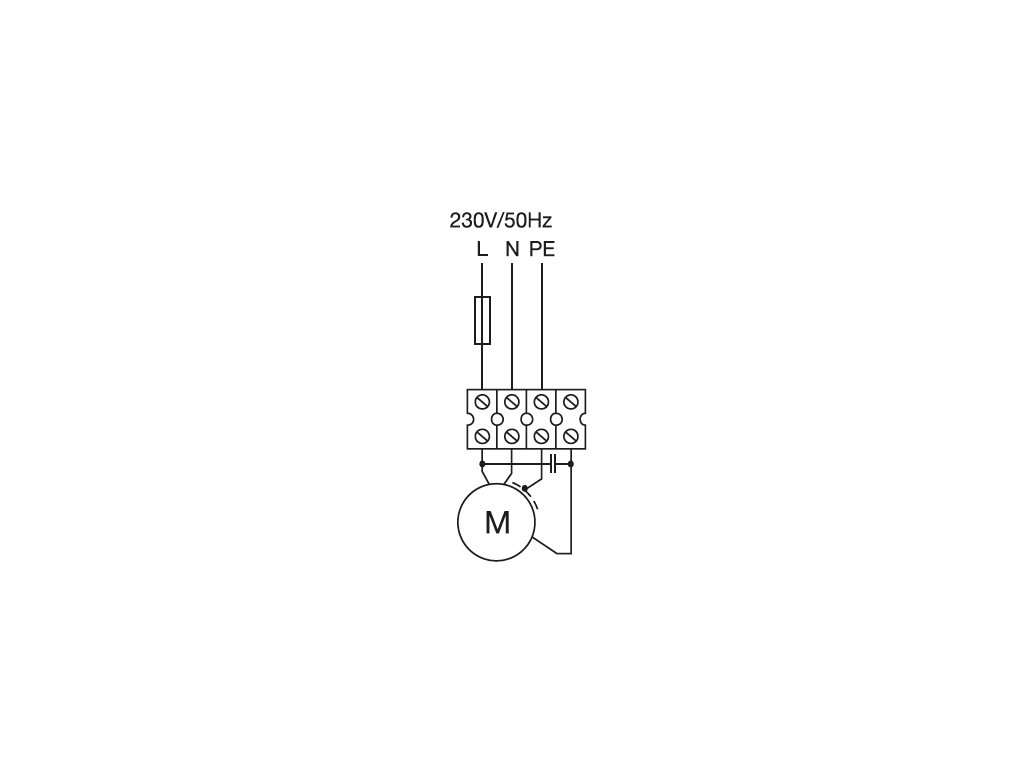

Svorkovnice
Svorkovnice je upevněna na skříni ventilátoru. Kondenzátor je rovněž upevněn na skříni ventilátoru.
Regulace otáček
Ventilátory jsou v základním provedení plynule regulovatelné změnou napětí.
Montáž
Montáž ventilátoru v každé poloze osy ventilátoru, s ohledem na životnost ložisek přednostně horizontální montáž.
Pokyny
Ventilátory jsou vhodné zejména pro konstrukci klimatizačních a větracích jednotek, případně dalších vzduchotechnických aplikací. Informujte se na dodací podmínky a termíny dodávek.
Doplňkové parametry
| Kategorie: | Speciální radiální ventilátory CBM |
|---|---|
| Hmotnost: | 3.4 kg |

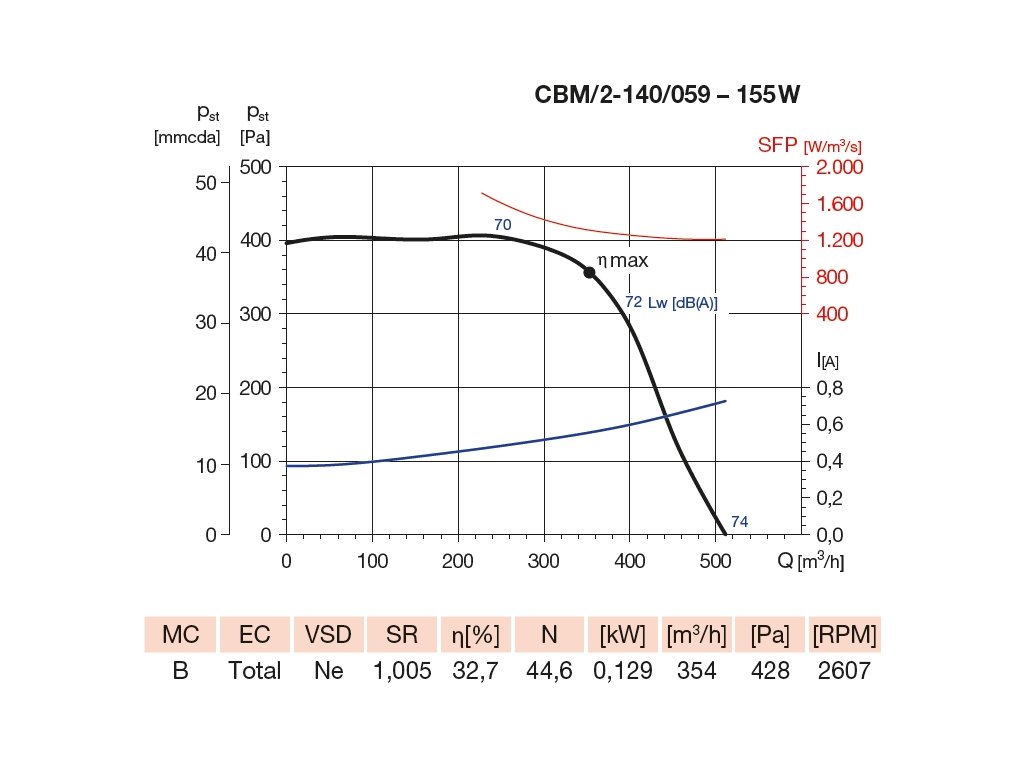

| Kategorie průtoku vzduchu (0 Pa) [m3/h]: | 501-1000 |
| Kategorie příkonu [W]: | 101-500 |
| Akustický tlak (hlučnost) (dB(A)): | 60 |
| ? Krytí: | IP 44 |
| Kuličková ložiska: | Ano |
| Maximální teplota (°C): | 70 |
| Napětí (V): | 230 |
| Otáčky (min-1): | 2300 |
| Proud (A): | 0,7 |
| Průtok (0 Pa) (m3/h): | 510 |
| Příkon (W): | 155 |
| Regulátor: | REV 1,5, REB 1 |
| Rozsah teplot (°C): | -15 až +70 |
| Motor: | AC |
| Hmotnost (kg): | 3,4 |
| Značka: | Soler & Palau |

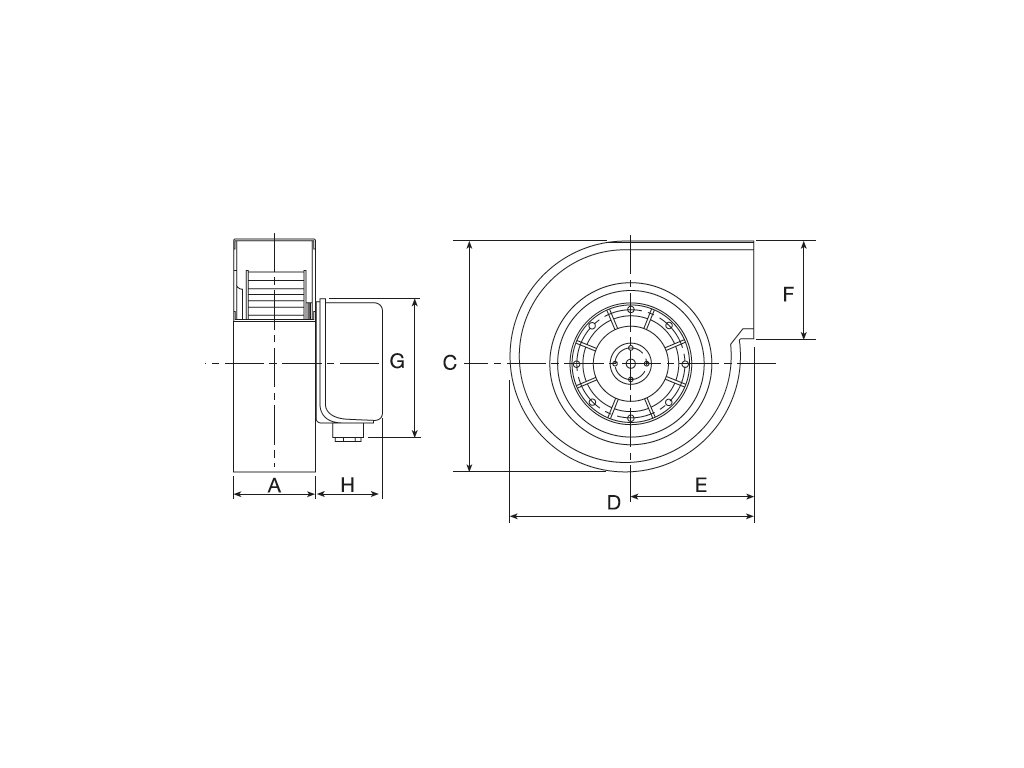

| Rozměr G: | 100 |
| Rozměr H: | 49 |
| Rozměr F: | 94 |
| Rozměr E: | 103 |
| Rozměr D: | 224 |
| Rozměr A: | 98 |
| Rozměr C: | 244 |
