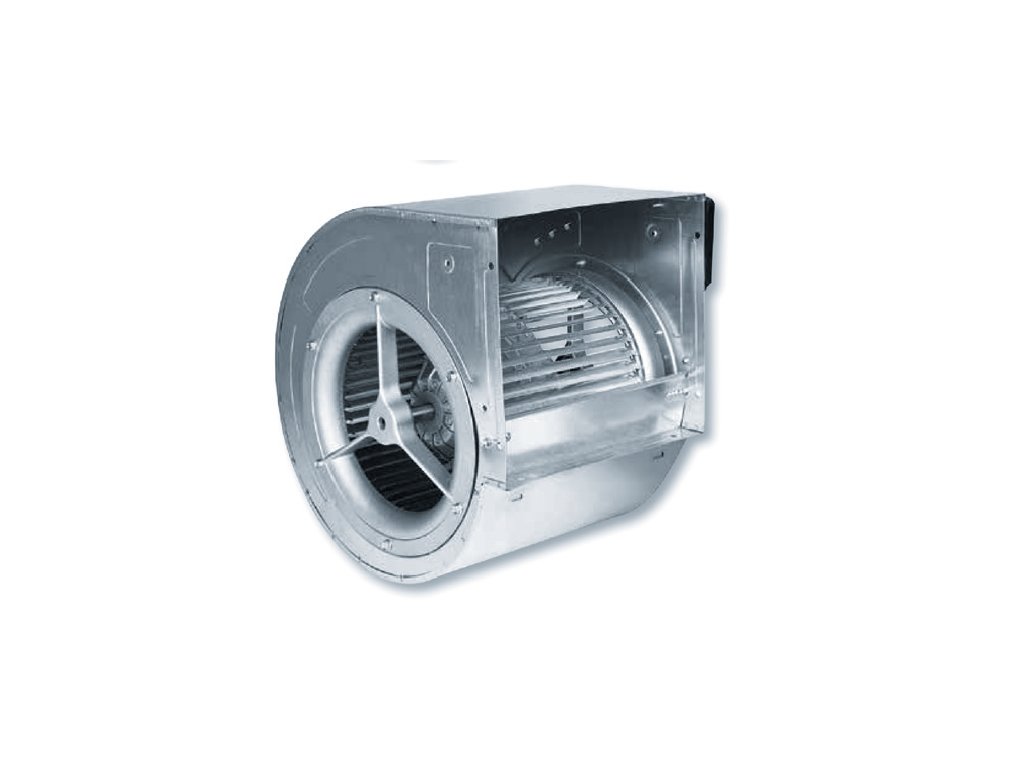

Soler & Palau CBM-9/9 550W 4P RE VR radiální ventilátor
Kód: V15297
Související produkty
Detailní popis produktu
Ventilátory jsou vhodné zejména pro konstrukci klimatizačních a větracích jednotek, dveřních a vratových clon, případně dalších vzduchotechnických aplikací. Informujte se na dodací podmínky a termíny dodávek.Skříň
Skříň je z ocelového, galvanicky pozinkovaného plechu. Ventilátor je ve skříni připevněn pomocí odpružených profilů, aby se omezil přenos vibrací. Montážní konzoly pro upevnění ventilátoru ve 4 polohách jsou také z galvanicky pozinkovaného plechu (nejsou součástí dodávky).
Oběžné kolo
Oběžné kolo je radiální, s dopředu zahnutými lopatkami. Oběžné kolo je z ocelového, galvanicky pozinkovaného plechu a je dynamicky vyváženo dle ISO 1940.
Motor
Motor je asynchronní s vnějším rotorem. Izolace je třídy F, vinutí je vybaveno termopojistkou proti přehřátí. Kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP44 (typy 7/7 a 7/9), IP55 (typy 9/7–12/12) nebo IP54 (typy 12/12 1100W a 15/15 2200W). Motory jednofázové 230 V/50 Hz nebo třífázové 230/400 V/50 Hz.
Svorkovnice
Svorkovnice je upevněna na skříni ventilátoru.
Regulace otáček
Regulace otáček jednofázových ventilátorů změnou napětí, u třífázových změnou napětí nebo frekvenčními měniči.
Montáž
Montáž ventilátoru v každé poloze osy ventilátoru, s ohledem na životnost ložisek přednostně horizontální montáž.
Pokyny
Ventilátory jsou vhodné zejména pro konstrukci klimatizačních a větracích jednotek, dveřních a vratových clon, případně dalších vzduchotechnických aplikací. Informujte se na dodací podmínky a termíny dodávek.
Doplňkové parametry
| Kategorie: | Speciální radiální ventilátory CBM |
|---|---|
| Hmotnost: | 17.7 kg |
| Kategorie průtoku vzduchu (0 Pa) [m3/h]: | 2001-5000 |
| Kategorie příkonu [W]: | 501-1000 |
| Akustický tlak (hlučnost) (dB(A)): | 71 |
| Ekvivalentní rozměr (mm): | 240/240 |
| ? Krytí: | IP 55 |
| Kuličková ložiska: | Ano |
| Maximální teplota (°C): | 40 |
| Napětí (V): | 230 |
| Proud (A): | 4,3 |

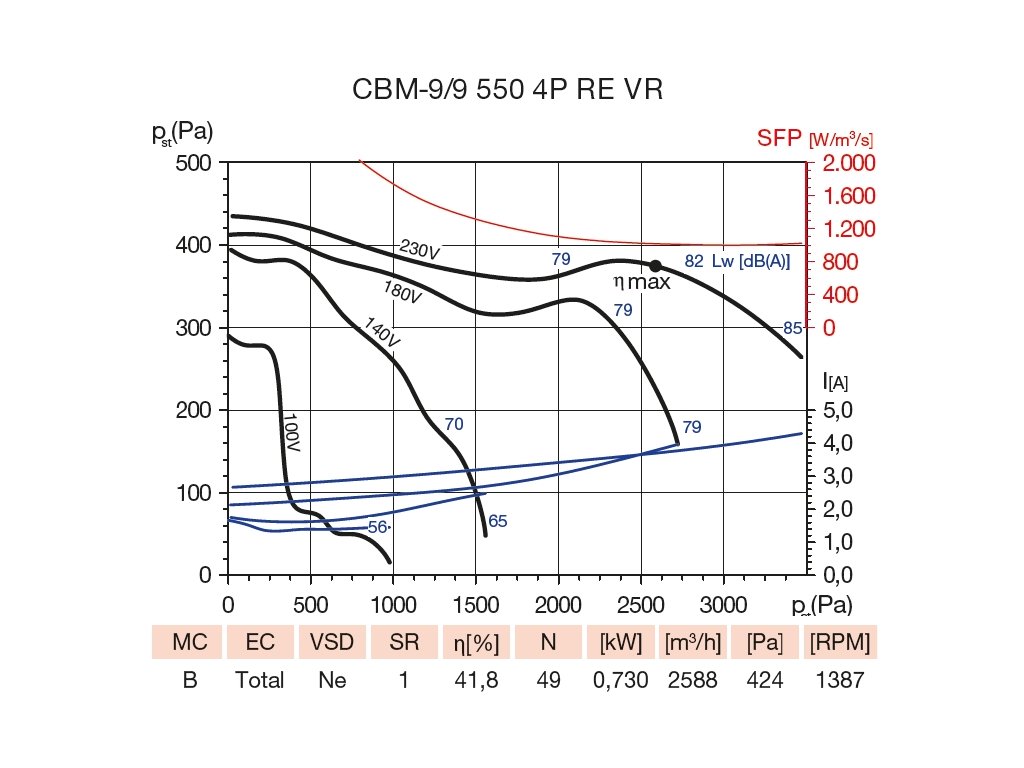

| Průtok (0 Pa) (m3/h): | 3470 |
| Příkon (W): | 550 |
| Regulátor: | REB 5, REV 5 |
| Motor: | AC |
| Hmotnost (kg): | 17,7 |
| Značka: | Soler & Palau |

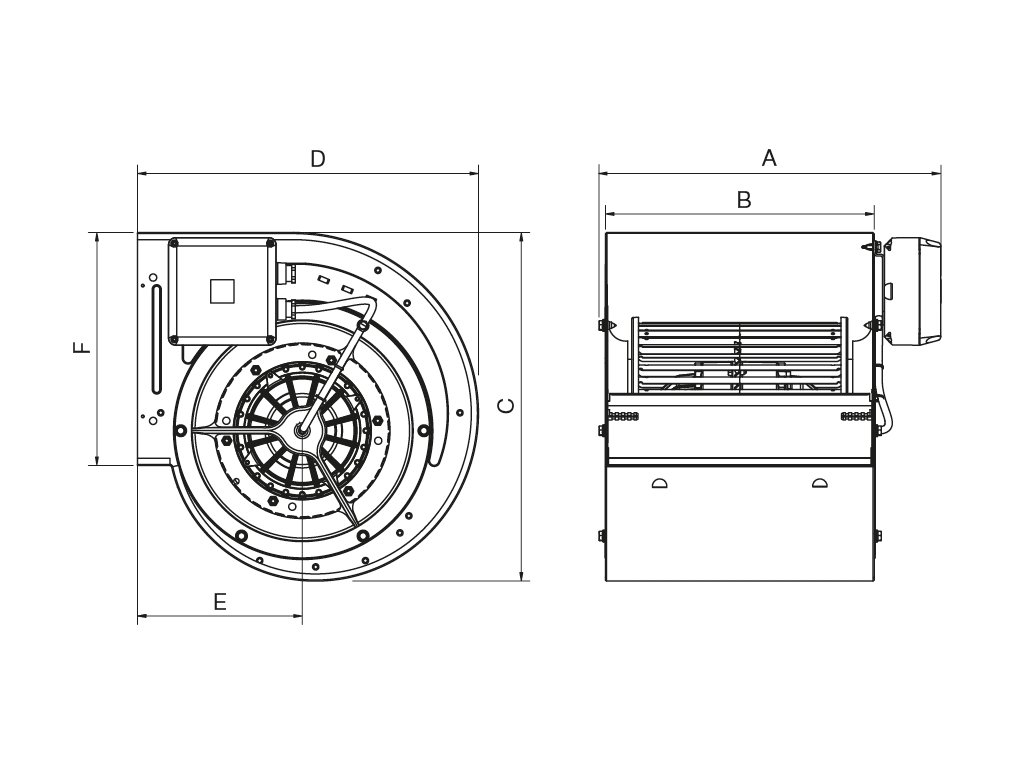

| Rozměr B: | 300 |
| Rozměr F: | 260 |
| Rozměr E: | 184 |
| Rozměr D: | 381 |
| Rozměr A: | 382 |
| Rozměr C: | 390 |
