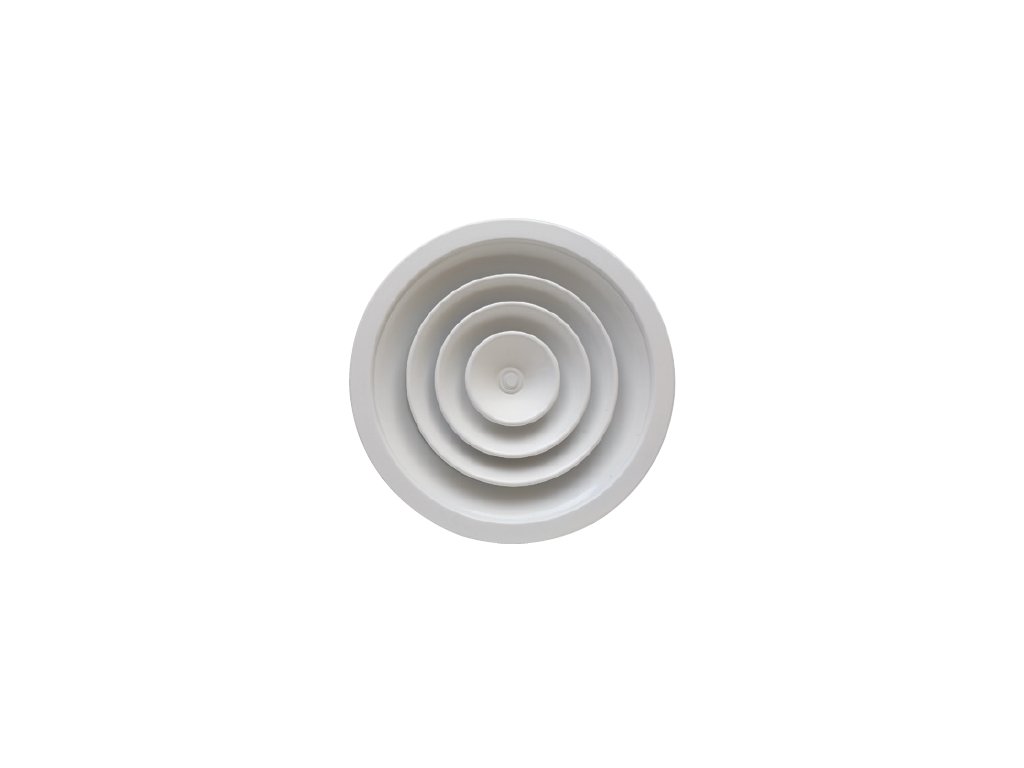

DRE-CF 150 kruhový anemostat s pevným kuželem
Kód: V5646
Související produkty
Detailní popis produktu
Stropní anemostat - pevný kužel s vyjímatelným středem, jmenovitý průměr 150 mm, hliníkové provedení, nastavitelná motýlová klapka, pro přívod i odvod vzduchu, bílá RAL 9016, návrhový průtok 110-280 m3/h při tlakové ztrátě 10-50 Pa, vnější průměr 257 mm, rozměry 257 × 257 mm (Š×V), hmotnost ~ 0,5 kg
Pevný kužel v hliníkovém provedení
Anemostaty DRE-CF s pevným kuželem jsou určené pro stropní přívod i odvod vzduchu. Hliníkovou konstrukci chrání bílá vypalovací barva RAL 9016. Pevné uspořádání kužele doplňuje vyjímatelný středový element.
Hliníkové provedení s bílou povrchovou úpravou- Pevný kužel pro rozdělení proudu vzduchu
- Přívod i odvod vzduchu podle zapojení rozvodů
Vyjímatelný střed a nastavitelná klapka

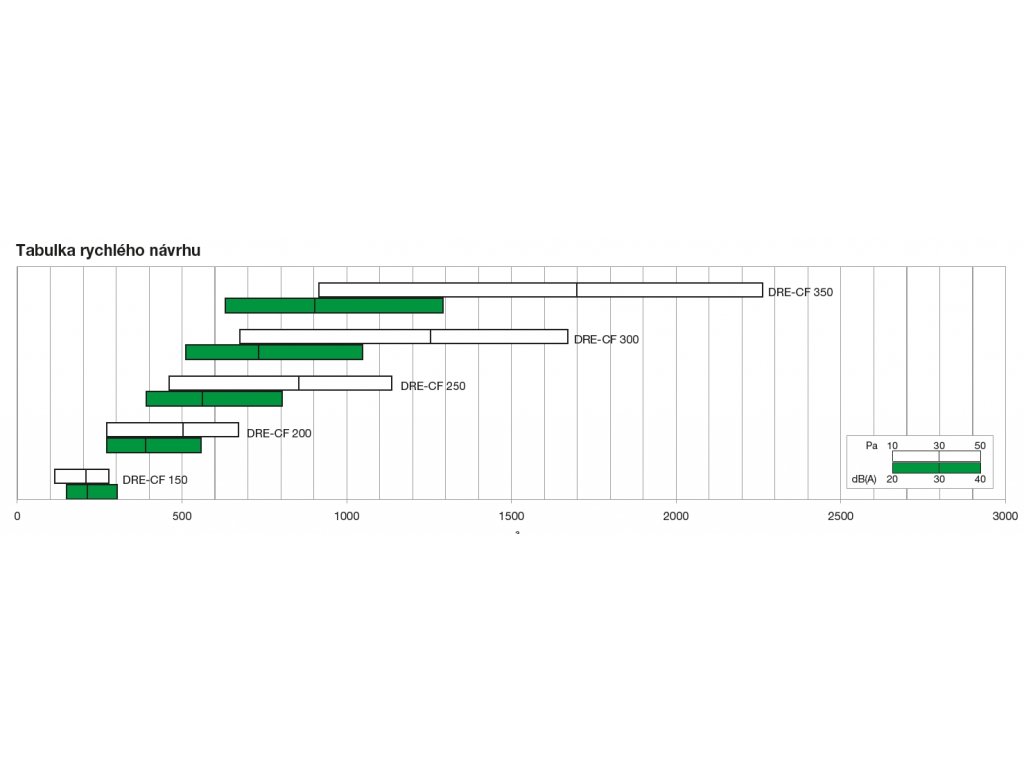

Odstranitelný středový element umožňuje přístup do vnitřní části anemostatu. Součástí konstrukce je motýlová klapka s možností nastavení. Při volbě velikosti a seřízení vycházejte z návrhových údajů výrobce, které rozlišují kruhové a čtvercové provedení.
- Vyjímatelný střed pro přístup k vnitřní části
- Nastavitelná motýlová klapka v tělese anemostatu
- Odlišné návrhové průtoky kruhového a čtvercového panelu
Montáž podle provedení podhledu

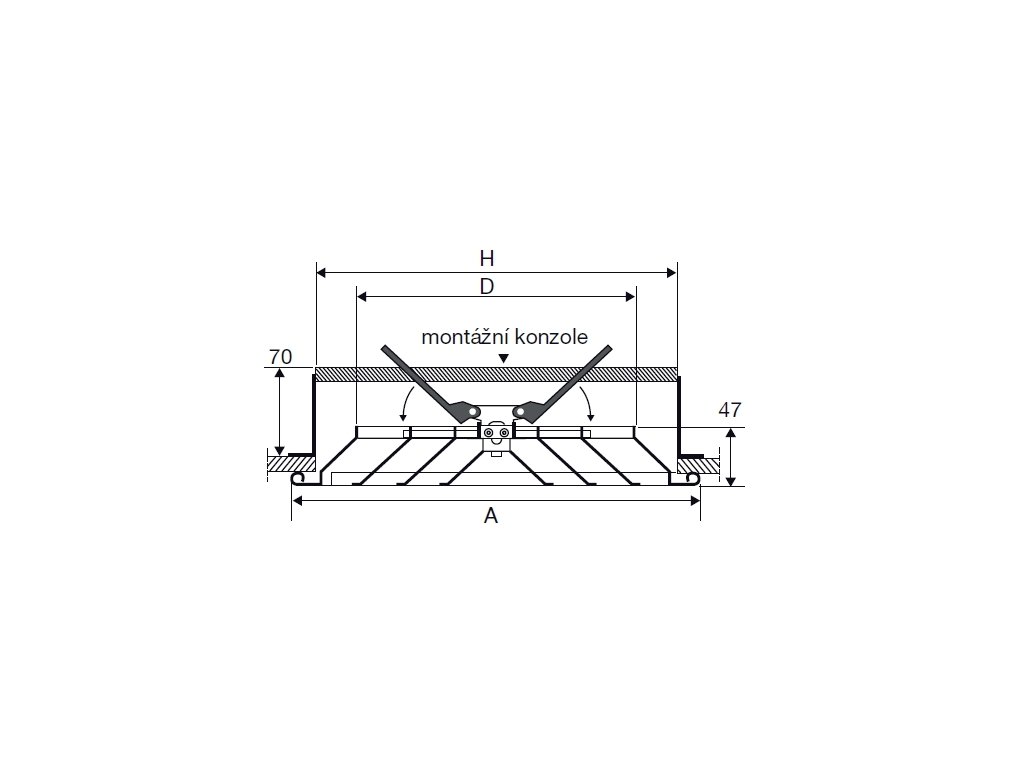

Stropní instalace navazuje na připravený přívod nebo odvod vzduchu. Anemostat lze upevnit skrytými šrouby na hrdle nebo pomocí montážní konzoly. Pro připojení jsou k dispozici také montážní kroužky jako příslušenství; jejich materiál závisí na velikosti.
- Uchycení skrytými šrouby nebo konzolou

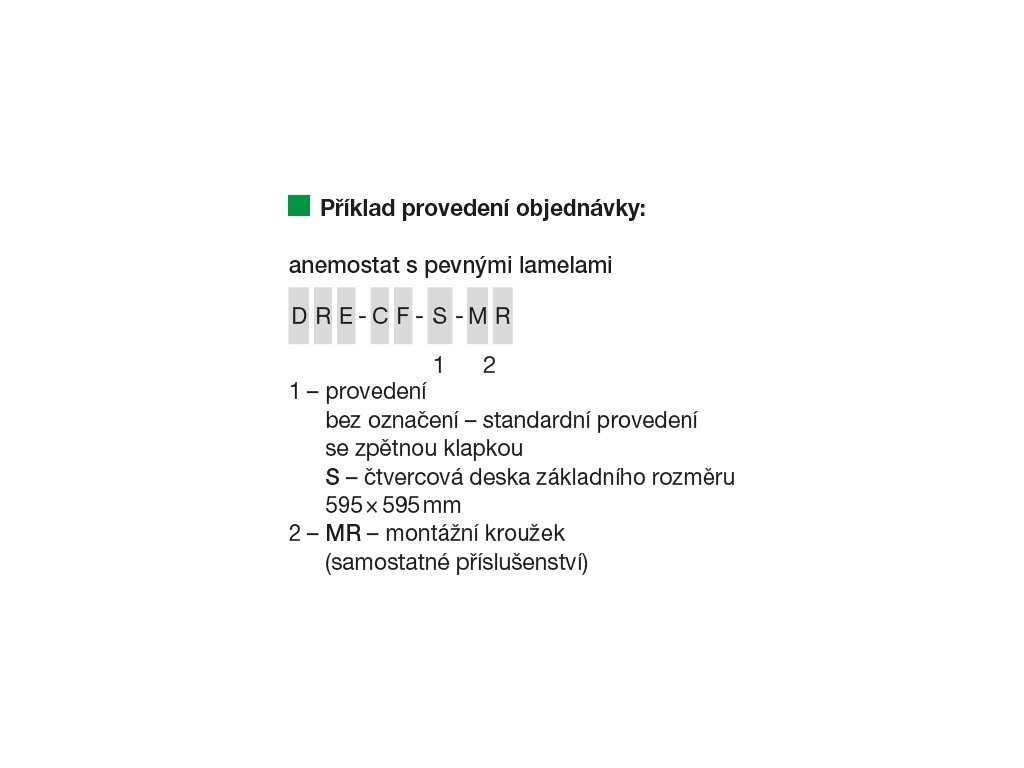

- Montážní kroužek na objednání podle zvolené velikosti
- Rozměry tělesa i panelu ověřte před přípravou montáže
Hlavní vlastnosti
- Pevný kužel s vyjímatelným středovým elementem
- Motýlová klapka s možností nastavení
- Hliníková konstrukce v bílé RAL 9016
- Kruhové čelo pro stropní montáž
Doplňkové parametry

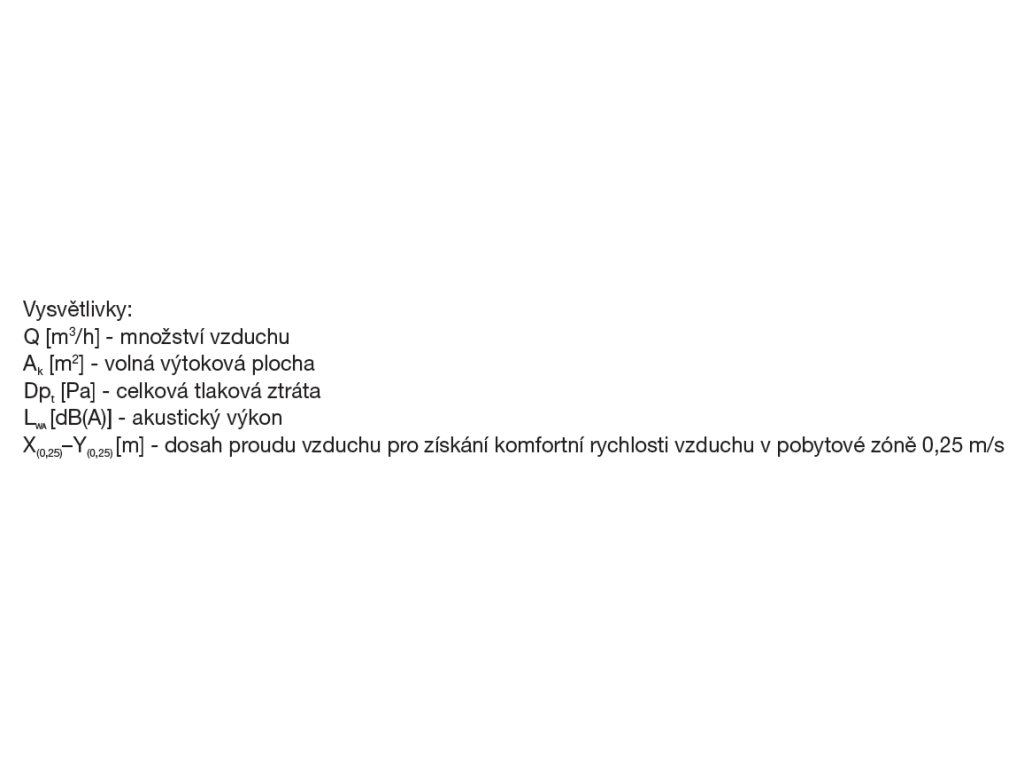

| Kategorie: | Kruhové anemostaty s pevným kuželem DRE-CF |
|---|---|
| ⬜⚪ Tvar ventilu: | Kulatý |
| ? ⚪️🔵 Průměr potrubí (mm): | 150 |
| Ak (m2): | 0,0102 |
| 🎨 Barva: | bílá |
| Dpt max (Pa): | 50 |
| Dpt min (Pa): | 10 |
| Lwa max (dB(A)): | 38 |
| Lwa min (dB(A)): | - |
| 🪨 Materiál: | Kov, Kov, korozivzdorný, Hliník |
| Q max (m3/h): | 280 |
| Q min (m3/h): | 110 |
| X(0,25)-Y(0,25) max (m): | 2,1 |
| X(0,25)-Y(0,25) min (m): | 1 |
| 💎 Speciální provedení: | I pro rekuperace |
| ⚪⬅️ Odvodní: | Ano |
| ⚪➡️🏠 Přívodní: | Ano |
| ⭕ Montážní kroužek: | Ne |
| Rozměr H: | 220 |
