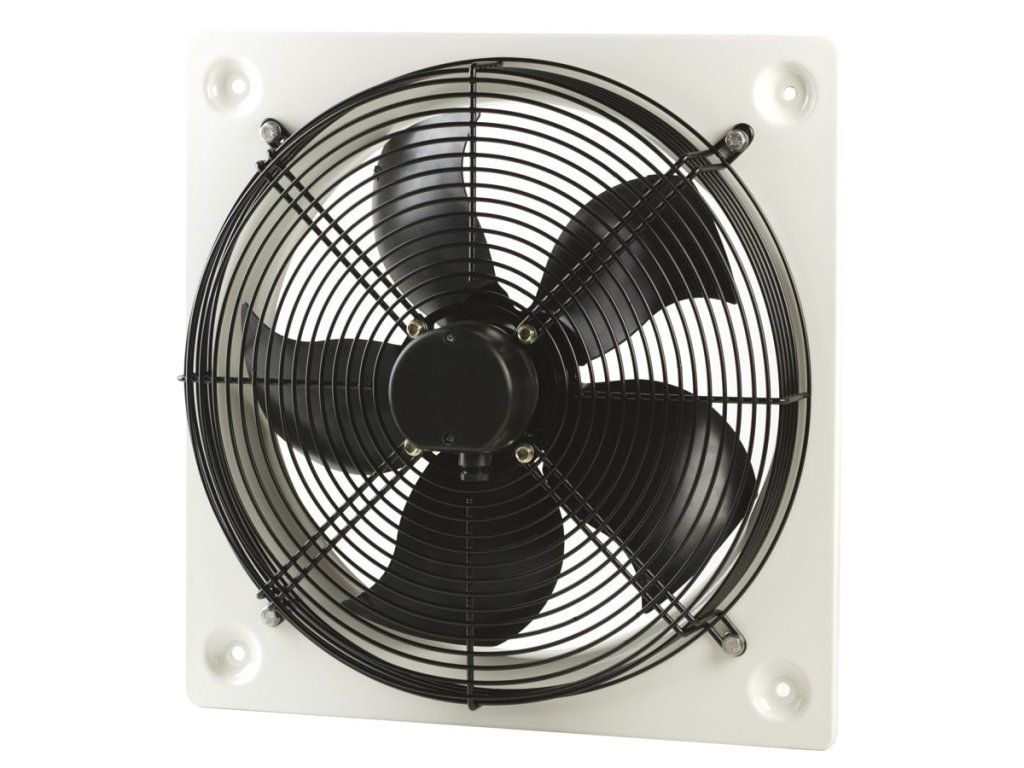

HXM 200 stěnový axiální ventilátor
Popis
Parametry
| Otáčky (min-1) | 1345 |
| Průtok (0 Pa) (m3/h) | 530 |
| Proud (A) | 0,1 |
| Napětí (V) | 230 |
| Výkon (W) | 19 |
| Pracovní teplota (°C) | -15 až +40 |
| Akustický tlak (dB(A)) | 42 |
| Hmotnost (kg) | 1,8 |
| Regulace | REB 1; REV 1.5 |
Rozměry
| A | 222,5 |
| B | 266 |
| E | 88 |
| F | 19,5 |
| Průměr C | 9,5 |
| Průměr D | 205 |
| Průměr G | 211 |
Skříň
Skříň je z ocelového galvanizovaného plechu a je opatřena béžovým epoxidovým lakem, montážní konzoly a šrouby jsou galvanicky pokoveny. Všechny modely jsou na straně sání vybaveny ocelovou ochrannou mřížkou.
Oběžné kolo
Oběžné kolo je vyrobeno z ocelového galvanizovaného plechu opatřeného černým epoxidovým lakem. Rozsah pracovní teplot je v rozmezí –15 až 40 °C u HXM 200–350 a –40 až 60 °C u HXM 400.
Motor
Motor je asynchronní se stíněným pólem. Vinutí je s izolací třídy B, motor obsahuje tepelnou ochranu, ložiska jsou kuličková. HXM 400 má motor s vnějším rotorem, tepelnou ochranou, se svorkovnicí a s izolací třídy F. Krytí IP44.
Směr otáčení
Průtok je standardně od motoru k oběžnému kolu, směr otáčení nelze měnit.
Svorkovnice
Připojení je provedeno vyvedeným kabelem, svorkovnice je pouze u HXM 400.
Hluk
Hluk eliminovaný ventilátorem je uveden v tabulkách. Měření je prováděno ve vzdálenosti 1,5 m ve volném akustickém poli.
Montáž
Montáž ventilátorů s ohledem na životnost ložisek výhradně s osou motoru ve vodorovné poloze. HXM 400 v libovolné poloze.
Pokyny
Ventilátory jsou vhodné pro méně náročné aplikace v průmyslu a zemědělství.
