Coandův efekt ve vzduchotechnice: Proč je důležitý a k čemu se využívá?

Příjemné vnitřní prostředí nezávisí pouze na teplotě nebo množství čerstvého vzduchu. Stejně důležitý je způsob, jakým vzduch vstupuje do místnosti. Pokud proudí z výustky přímo na postel, pohovku nebo pracovní stůl, může vyvolávat nepříjemný pocit průvanu, přestože je celý vzduchotechnický systém správně dimenzovaný.

Jedním ze způsobů, jak proudění vzduchu usměrnit a zvýšit tepelný komfort, je využití Coandova efektu. Tento fyzikální jev umožňuje vést přiváděný vzduch podél stropu, kde se může postupně mísit se vzduchem v místnosti.

Co je Coandův efekt?

Coandův efekt, anglicky Coandă effect, označuje tendenci proudu vzduchu nebo jiné tekutiny sledovat blízký pevný povrch, a to i v případě, kdy se tento povrch mírně zakřivuje směrem od původní trajektorie proudu.

Ve vzduchotechnice se tento jev projevuje například tehdy, když je vzduch z anemostatu přiváděn téměř rovnoběžně se stropem. Proud se neobrátí okamžitě dolů, ale určitou vzdálenost pokračuje podél stropní plochy. Zjednodušeně se proto říká, že se vzduch „drží u stropu“. Jakmile proud ztratí dostatek rychlosti nebo jej výrazně ovlivní teplotní vztlak či překážka, od stropu se postupně oddělí.

Proč je Coandův efekt ve vzduchotechnice důležitý?

Běžný stropní anemostat může směrovat část přiváděného vzduchu přímo dolů. Pokud se pod ním nachází postel, pohovka nebo pracovní místo, mohou lidé proudění vnímat jako nepříjemné.

Využití Coandova efektu může přinést několik výhod:

• omezení přímého proudění vzduchu na osoby pod anemostatem,
• snížení rizika nepříjemného pocitu průvanu,
• rovnoměrnější rozložení přiváděného vzduchu,
• delší dosah proudu podél stropu,
• postupnější promíchání přiváděného a vnitřního vzduchu,
• větší volnost při umístění přívodních prvků.

Kde lze Coandův efekt využít?

Přívod vzduchu z rekuperace

U řízeného větrání s rekuperací bývá cílem přivést čerstvý vzduch co nejkomfortněji a bez rušivého proudění. Vedení vzduchu podél stropu může být vhodné zejména v ložnicích, pracovnách a obytných místnostech, kde se lidé dlouhodobě zdržují na jednom místě.

Klimatizace a přívod chladného vzduchu

Chladnější vzduch je hustší a má přirozenou tendenci klesat. Pokud by byl z výustky poslán přímo dolů, mohl by způsobovat lokální ochlazení a nepříjemný průvan.

Coandův efekt pomáhá udržet chladnější proud určitou dobu u stropu. Vzduch se během této cesty promíchává se vzduchem v místnosti, zpomaluje a teprve následně sestupuje do pobytové zóny. Výsledkem může být příjemnější a rovnoměrnější chlazení.

Přívod vytápěného vzduchu

Coandův efekt lze využít také při rozvodu vytápěného vzduchu. V tomto případě je však správný návrh obzvlášť důležitý. Teplý vzduch přirozeně stoupá, a proto může při nevhodném průtoku nebo příliš vysokém stropu zůstávat v horní části místnosti.

V konkrétních dispozicích může vedení teplého vzduchu podél stropu omezit přímé foukání na osoby. Projektant ale musí ověřit, zda se teplo následně dostane také do pobytové zóny a nevznikne výrazné teplotní vrstvení.

Praktické využití: ERGOVENT RONDO COANDA

Příkladem stropního difuzoru navrženého pro využití Coandova efektu je ERGOVENT RONDO COANDA. Jedná se o zapuštěný sádrový anemostat určený do sádrokartonového stropu.

Aerodynamicky tvarovaná středová krytka směruje přiváděný vzduch vodorovně podél stropní plochy namísto jeho okamžitého proudění dolů. Vzduch se následně postupně mísí se vzduchem v místnosti.

Takové řešení může být výhodné zejména tehdy, když se anemostat nachází přímo nad:

• postelí,
• pracovním stolem,
• pohovkou,
• jídelním stolem,
• jiným pravidelně využívaným místem.

RONDO COANDA představuje řešení pro konkrétní dispozice, ve kterých je potřeba omezit přímé proudění shora. Nejde automaticky o lepší variantu pro každou místnost. Pokud pod anemostatem není pobytová zóna nebo proudění směrem dolů nepředstavuje problém, může být vhodnou volbou také standardní provedení RONDO.

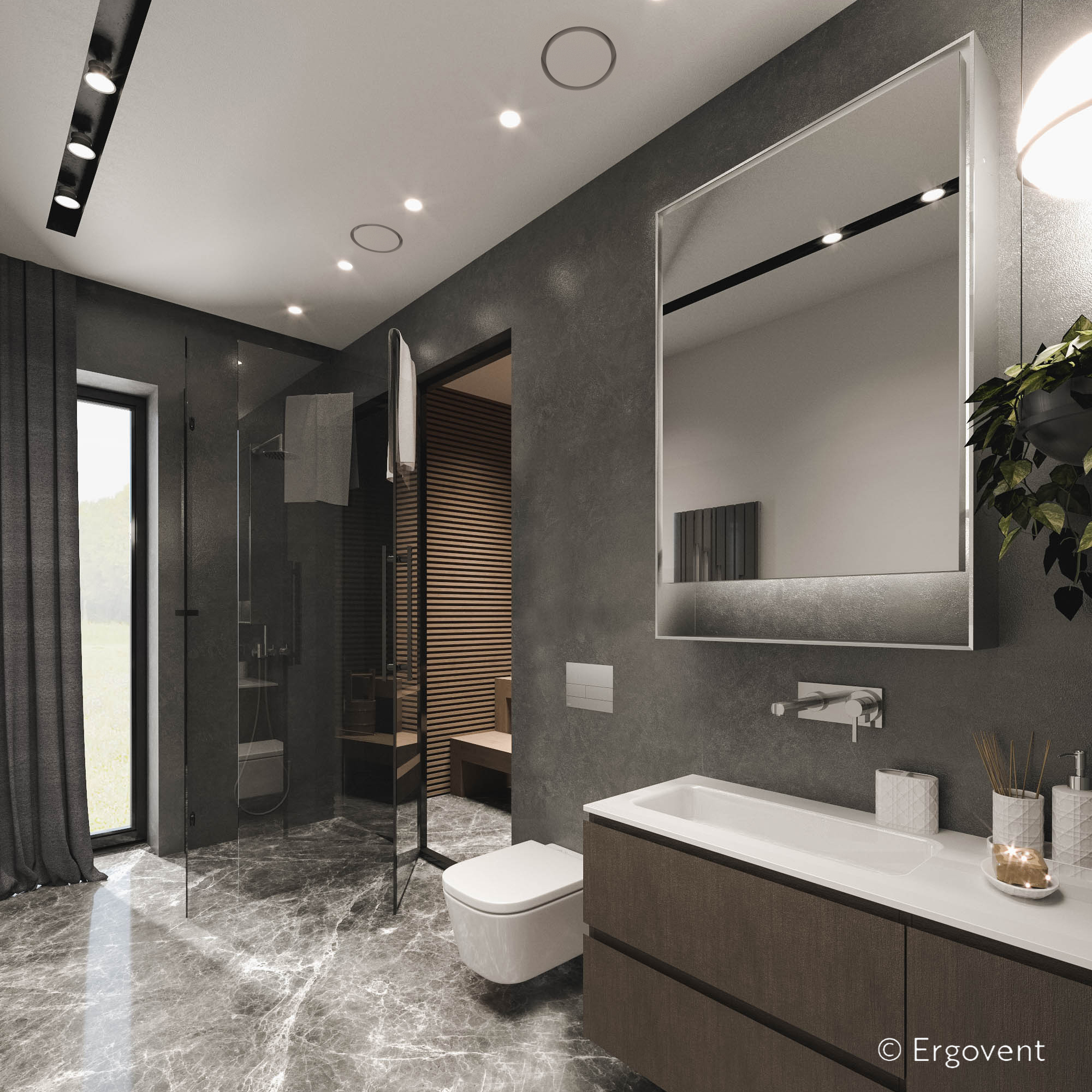

Sádrové tělo se instaluje do sádrokartonu, zatmelí a natře stejnou barvou jako okolní strop. Po dokončení tak zůstává viditelný pouze čistý kruhový otvor. Funkční vzduchotechnický prvek se díky tomu stává přirozenou součástí architektury interiéru.
