Ať už jde o Váš domov, bytový dům nebo komerční kancelářské prostory, vzduchotechnické potrubí je navrženo tak, aby vedlo vzduch ve vzduchotechnickém systému. Potrubí je však velmi rozmanité – dvě hlavní možnosti představují hranaté (obdélníkové) potrubí a kulaté (spirálově vinuté – spiro) potrubí.
Článek pojednává o pozinkovaném potrubí. U plastového potrubí je několik typizovaných rozměrů. Zakázková výroba tedy odpadá. Používá se ale pouze pro hobby nebo domácí aplikace.

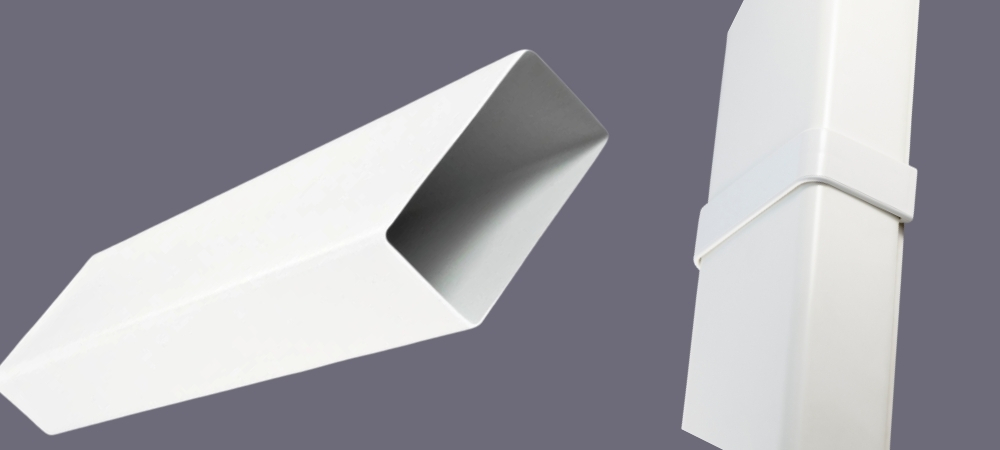

Hranaté potrubí – výhody a nevýhody
Hranaté potrubí může být vhodnou volbou především tam, kde je potřeba šetřit místem na výšku a potrubí co nejlépe přizpůsobit prostoru. V některých případech má ale jeho použití také několik nevýhod.
Výhody
- Snadné a úhledné napojení ventilátorů a zařízení
- Zabírá méně místa na výšku a snadno se přizpůsobí prostoru
- Vhodnější pro nízkotlaké systémy ventilace
- Lze ho nechat viditelně vedené v prostorech jako sklady, podkroví nebo bary
- Snadno se vyrábí jako rovná větev pro systém hlavního a odbočujícího potrubí
- Dobře se přepravuje v rozebraném stavu
Nevýhody
- Snadněji propouští hluk – nevhodné do pracovního prostředí
- Náročnější a dražší instalace než u kulatého potrubí
- Omezená délka – je potřeba více spojů
- Spoje častěji netěsní a vznikají úniky
- Často je nutné dodatečné vyztužení
- Může se deformovat vlivem statického tlaku

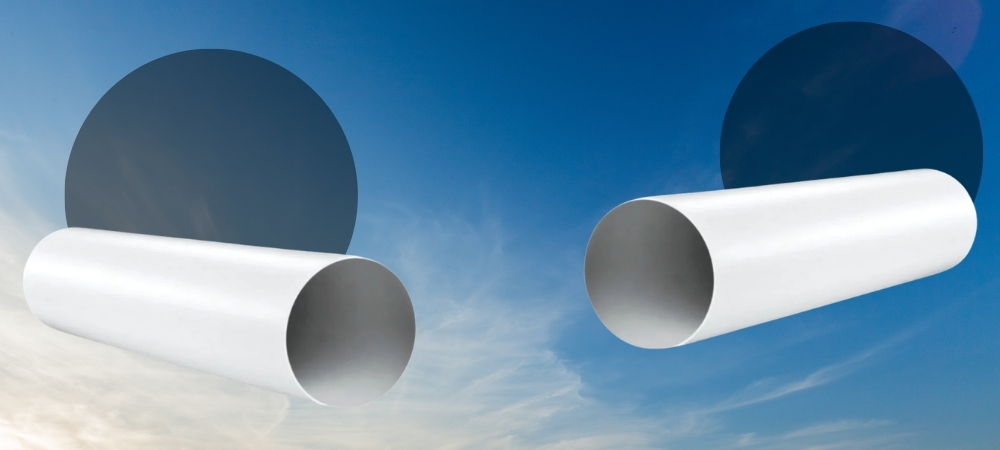

Kulaté potrubí – výhody a nevýhody
Kulaté neboli spiro potrubí nabízí především rychlou montáž, efektivní proudění vzduchu a nižší riziko netěsností. Počítat je ale potřeba s větším nárokem na prostor na výšku.
Výhody
- Rychlá instalace díky snadnému spojování dílů
- Efektivnější proudění vzduchu – vzduch se méně tře o hrany
- Vhodné pro středně až vysokotlaké systémy
- Menší riziko úniků
- Nižší hmotnost
- Nižší pořizovací náklady
- Není potřeba vyztužování u přívodních systémů
- Tichý provoz, méně hluku
- Většinou skladové položky, netřeba vyrábět na zakázku, tedy levnější
Nevýhody
- Zabírá více místa na výšku – nehodí se do nízkých prostor
- Může být vizuálně rušivé a hůře se propojuje s fancoily
- Uskladněné se kutálí
Porovnání z hlediska nákladů
Z hlediska nákladů je kulaté potrubí obvykle levnější. Ve srovnání s obdélníkovým vychází přibližně o 67 % levněji.
Energetická účinnost
Energeticky nejúspornějším řešením bývá kulaté potrubí. Na účinnost má ale vliv i statický tlak, rychlost proudění a celkové proudění vzduchu v systému.
Odpor proudění
Při vysokých rychlostech dochází u hranatého potrubí k větším ztrátám tlaku a hlučnosti. Kulaté potrubí má díky svému tvaru nižší odpor, ale nevyužívá prostor tak efektivně jako hranaté.
| Kritérium | Kulaté potrubí | Hranaté potrubí |
|---|---|---|
| Materiál | Pozinkovaná ocel, plast pouze do průměru 150 mm | Pozink – zpravidla použito 1/3 více materiálu než u kulatého, plast (pár typizovaných rozměrů) |
| Délka | Standardní spiro 3 m, ale i 2 či 1 m | Dodává se po částech na zakázku vyrobených |
| Náklady | Cenově výhodnější řešení, protože je při stejném průtoku potřeba méně plechu | Dražší než kulaté potrubí kvůli vyššímu množství materiálů |
| Hluk | Dobře fungují s nižšími tlakovými ztrátami, jsou pevnější a mají nižší vibrace, a tudíž i menší hluk. | Bez dodatečné podpory vyšší hlučnost |
| Úniky | Méně spojů = menší riziko netěsností | Více spojů = vyšší riziko netěsnosti |
| Vhodné pro | Prostory s dostatečnou volnou výškou pro instalaci | Prostory s omezenou výškou |
| Údržba | Vyžaduje méně údržby | Vyžaduje více údržby při dlouhodobém použití |
