KE 200 talířový ventil přívodní kovový
Kód: V9915Související produkty
Detailní popis produktu

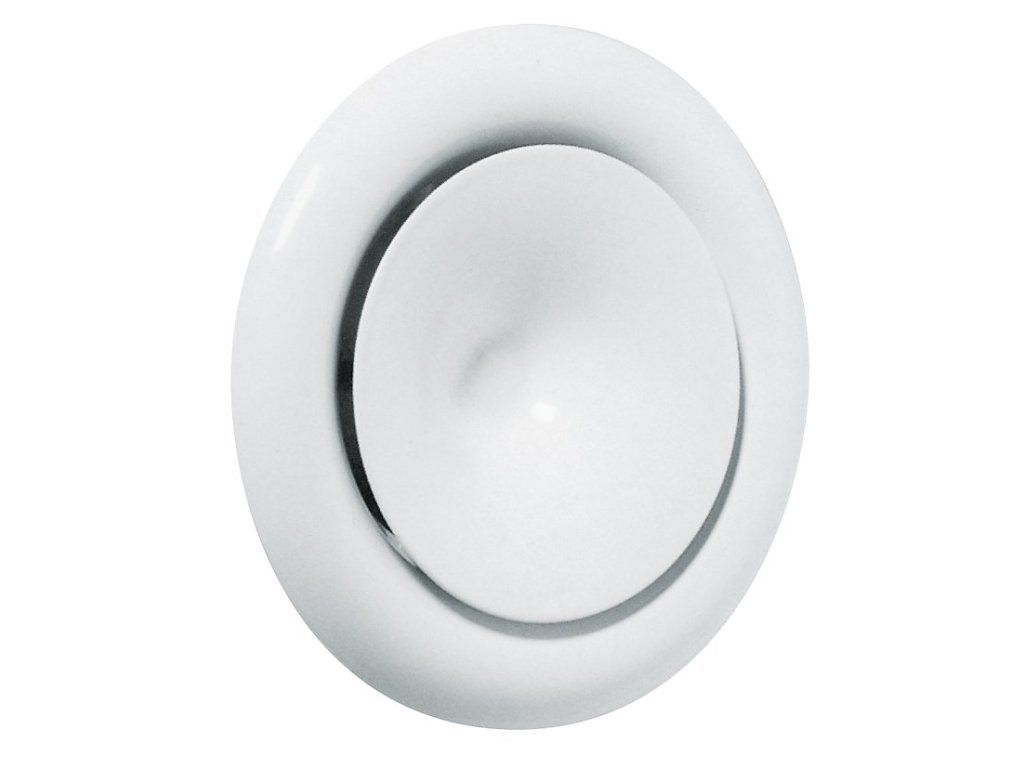

Ventil KE je vyroben z ocelového plechu opatřeného bílou vypalovací barvou RAL 9010, Talířový ventil má těsnění z pěnové pásky, která spolu s montážním kroužkem zajišťuje dokonalé utěsnění. Nastavení ventilu se provádí pootočením disku a zajištění se provede zajišťovací maticí. Montážní kroužky KKL a KKT jsou vyrobeny z pozinkovaného plechu, kroužek KKT je opatřen jednobřitým těsněním.
pro přívod vzduchu vhodný pro použití v kancelářích, budovách ap.
upevnění na strop
dobré nastavovací parametry
rychlá a snadná instalace
snadné měření průtoku vzduchu
Instalace:
Montážní kroužek KKL nebo KKT se připevňuje k potrubí pomocí šroubů nebo nýtů. Zajištění ventilu se provede „zašroubováním“, kterým výstupky na talířovém ventilu zapadnou do závitu v montážním kroužku. Montážní kroužek není součástí balení.
Měření a regulace:

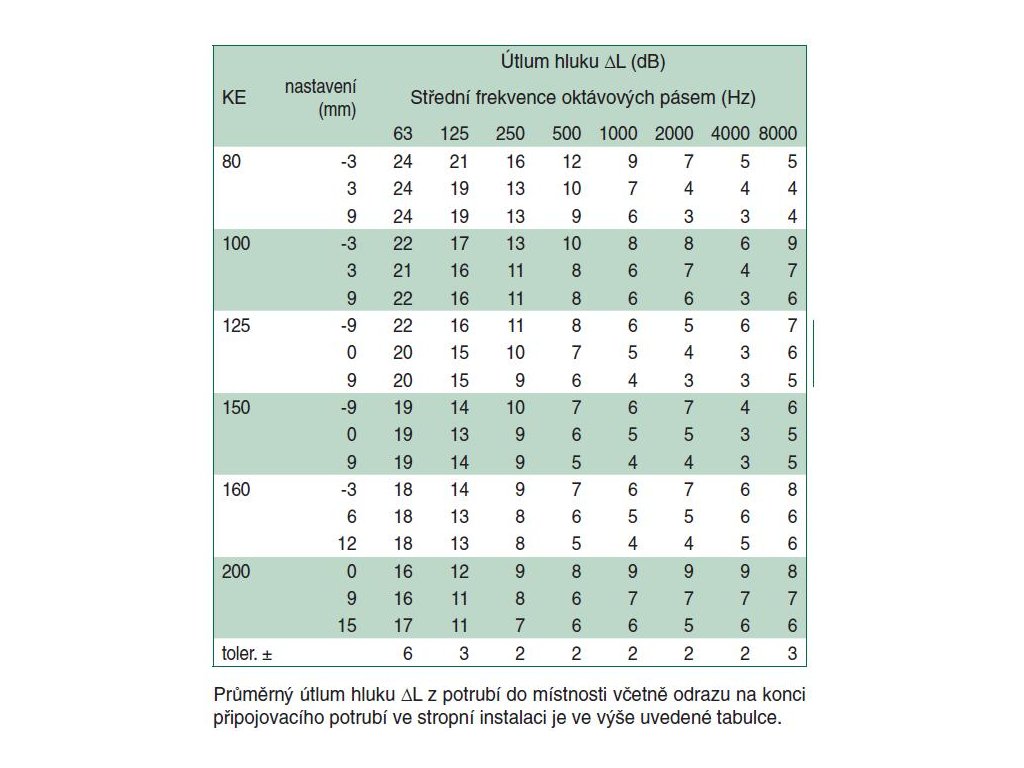

Regulace průtoku se provádí pootočením středového disku, kterým se změní nastavovací rozměr s (mm). Měření průtoku vzduchu se provádí měřením diference tlaků samostatnou měřící trubicí. Bližší informace viz diagramy průtoku.
pro přívod vzduchu vhodný pro použití v kancelářích, budovách ap.
upevnění na strop
dobré nastavovací parametry
rychlá a snadná instalace
snadné měření průtoku vzduchu
Instalace:
Montážní kroužek KKL nebo KKT se připevňuje k potrubí pomocí šroubů nebo nýtů. Zajištění ventilu se provede „zašroubováním“, kterým výstupky na talířovém ventilu zapadnou do závitu v montážním kroužku. Montážní kroužek není součástí balení.
Měření a regulace:
Regulace průtoku se provádí pootočením středového disku, kterým se změní nastavovací rozměr s (mm). Měření průtoku vzduchu se provádí měřením diference tlaků samostatnou měřící trubicí. Bližší informace viz diagramy průtoku.
