Objímka 150 kovová s gumou BIS Aero (M8)
Kód: V20692
Související produkty
Detailní popis produktu

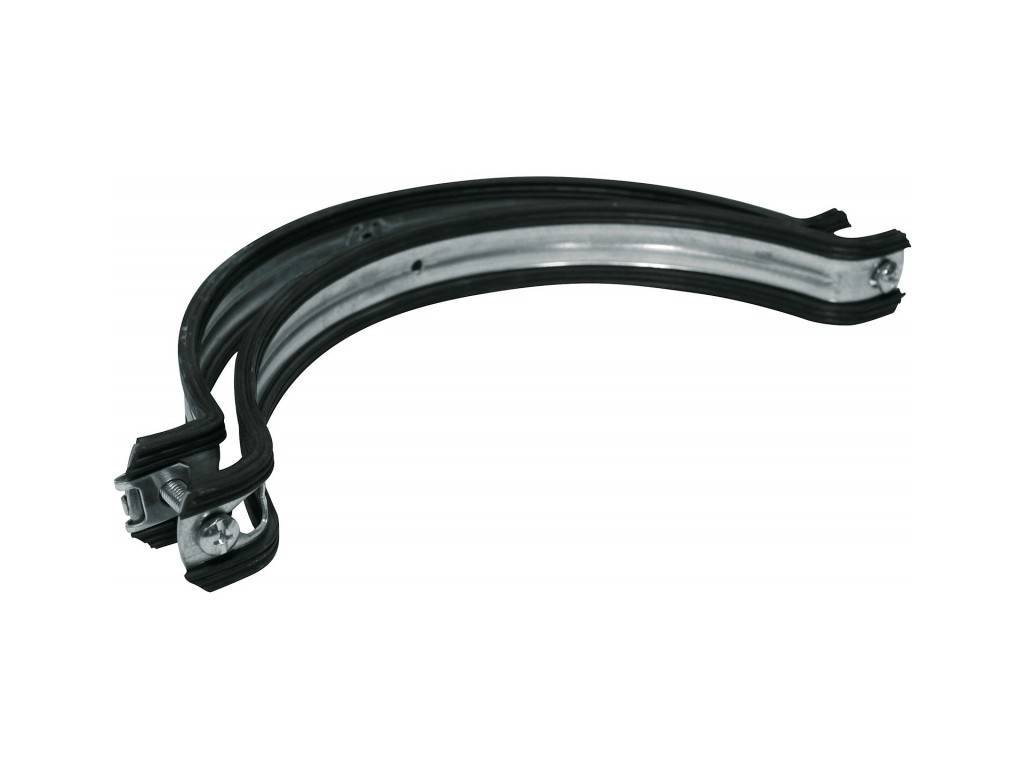

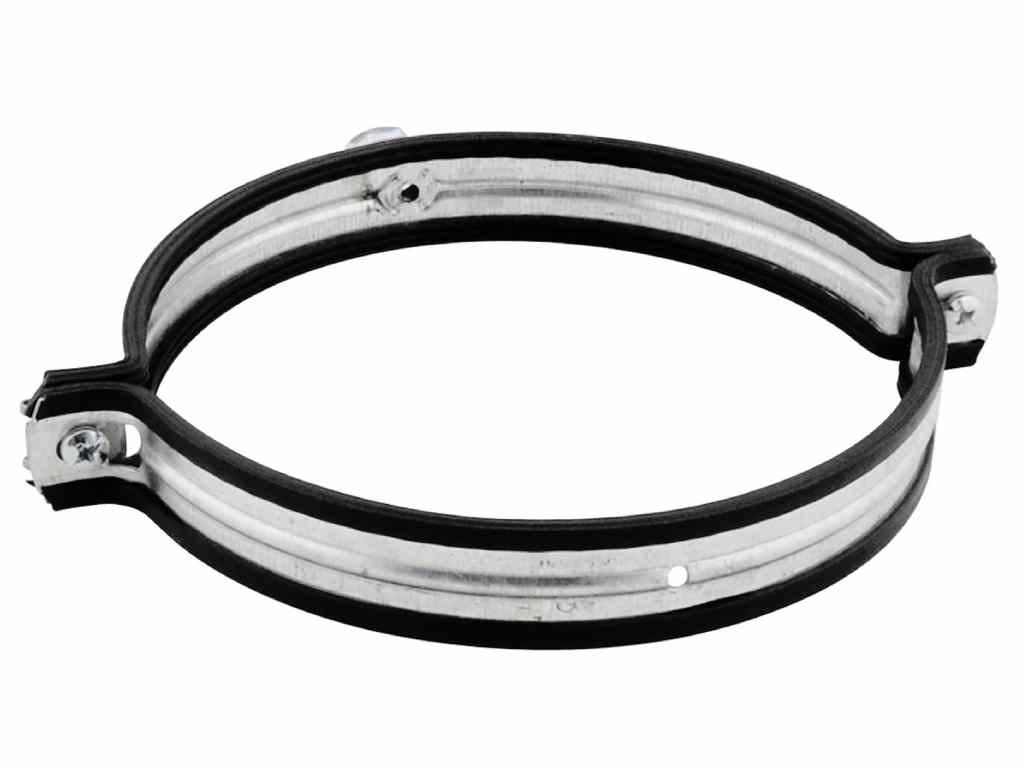

Objímka na spirálové větrací potrubí - pro vnější průměr 150 mm, předpozinkovaná ocel, rychlouzavírací systém a patentovaný design, černá zvukově izolační vložka z TPE gumy spojená s objímkou zůstává na místě i při pohybu potrubí, připojovací závit M8, maximální dovolené zatížení 720 N, rozměry 206 × 171 mm (Š×V)
Ocelová objímka pro vzduchotechnické potrubí

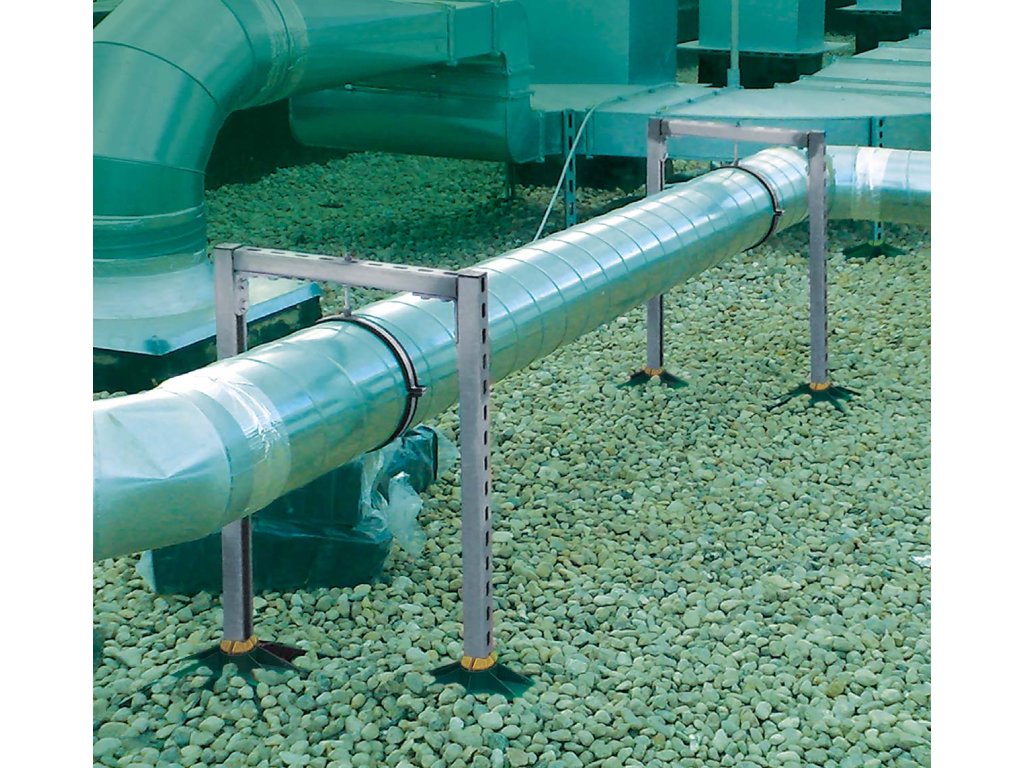

Objímky Walraven BIS Aero jsou určené k upevnění kruhového vzduchotechnického potrubí. Ocelový pás s předpozinkovaným povrchem doplňuje černá zvukově izolační vložka z TPE gumy. Řada zahrnuje velikosti od 80 do 1250 mm.
Ocelová konstrukce s předpozinkovaným povrchem- Černá TPE guma jako zvukově izolační vložka
- Výběr podle průměru potrubí a požadovaného připojení
Renomovaný výrobce s dlouhou tradicí
Walraven je renomovaná rodinná společnost, která vznikla v roce 1942 v Nizozemsku a dnes působí po celém světě. Značka staví na jednoduchých a promyšlených řešeních, vysoké kvalitě a precizním zpracování. Velká část jejích produktů se vyrábí přímo v České republice.
- Rodinná společnost založená v roce 1942 v Nizozemsku
- Vysoká kvalita a precizní zpracování
- Velká část sortimentu se vyrábí v České republice

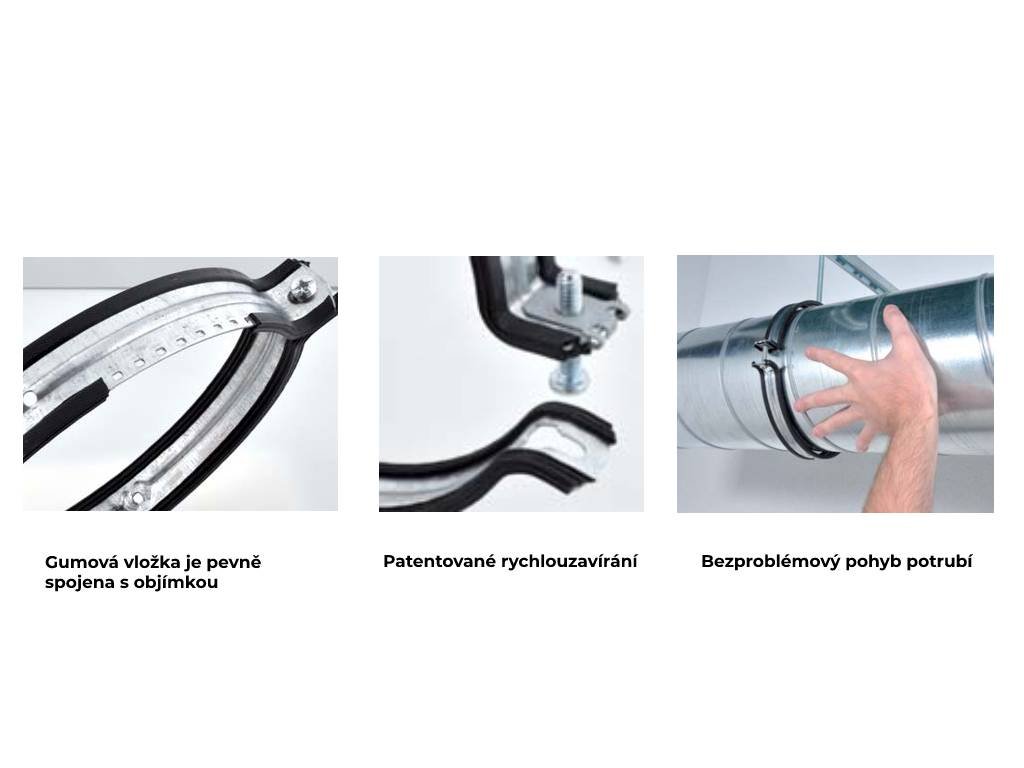

Gumová vložka zůstává na místě
Gumová vložka je pevně spojena s objímkou a obepíná ocelový pás i jeho hrany. Při montáži a pohybu potrubí proto zůstává na svém místě.
Díky pevně umístěné gumě ušetříte čas při instalaci, guma se "nerozjíždí" tak, jak tomu bývá u běžných objímek.
- Pevné spojení gumy s ocelí
- Vložka zůstává na místě i při pohybu potrubí
- Zvukově izolační provedení s TPE gumou
Uzavírání a připojovací matice

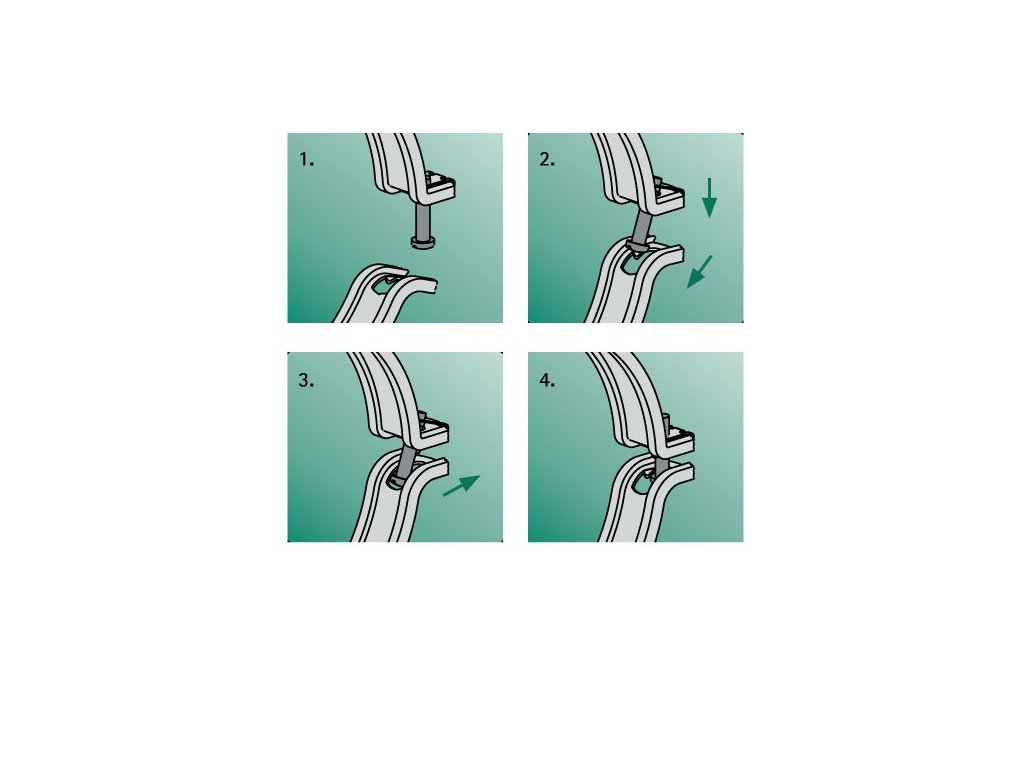

Způsob uzavírání se liší podle velikosti. Objímky do průměru 400 mm mají patentované rychlouzavírání. Od průměru 450 mm se objímka uzavírá dvěma šrouby s maticí. Připojovací závit pro zavěšení je jiný údaj než závit uzavíracích šroubů.
- 80 - 400 mm: upevňovací matice M8
- 450 - 630 mm: upevňovací matice M8/M10
- 710 - 1250 mm: bez upevňovací matice
Výběr velikosti a dovolené zatížení

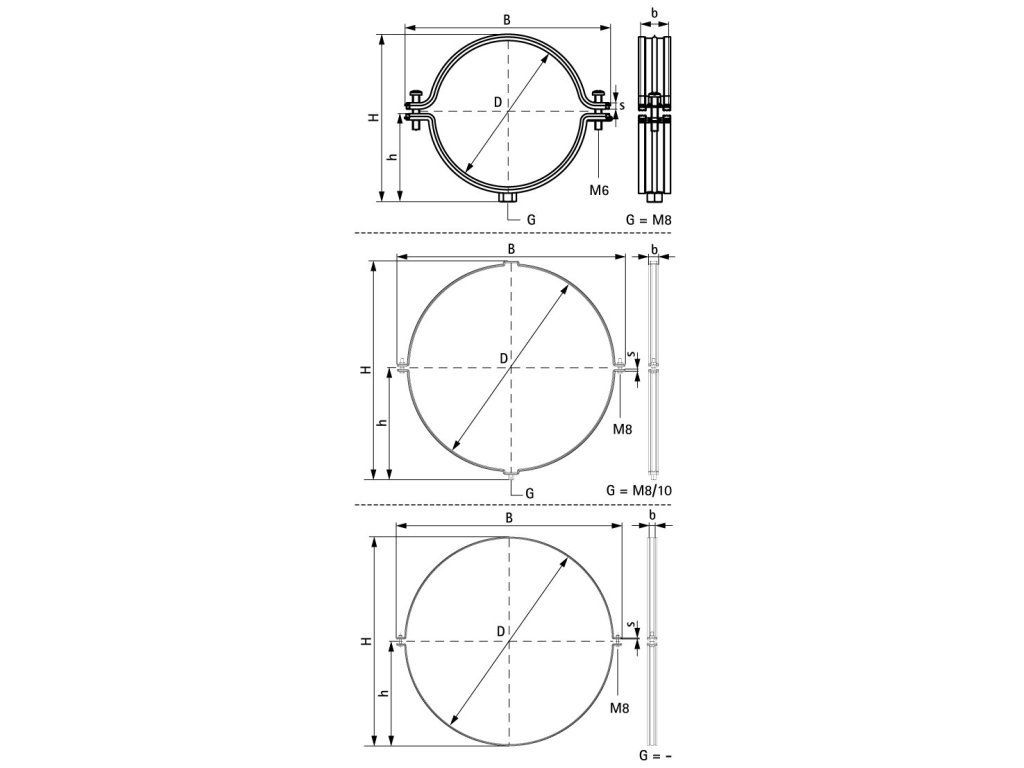

Při výběru zohledněte vnější průměr potrubí, způsob zavěšení a dovolené zatížení příslušné velikosti. Rozměrový náčrtek konkrétní objímky najdete v galerii produktu.
Max. dovolené zatížení (Fa,z) se vypočítá pomocí specifických statických metod v souvislosti s pevností a s přihlédnutím k vychýlení 1,5 mm nebo 2% z maximálního nominálního upínacího průměru.
- 80 - 400 mm: maximální dovolené zatížení Fa,z 720 N
- 450 - 1250 mm: maximální dovolené zatížení Fa,z 1150 N
- Rozměry a provedení vybírejte podle konkrétní varianty
Hlavní vlastnosti
- Předpozinkovaná ocel s černou TPE vložkou
- Pevně spojená gumová vložka zůstává na místě při pohybu potrubí
- Patentované rychlouzavírání u velikostí 80 - 400 mm
- Dvěma šrouby uzavírané provedení od průměru 450 mm
- Matice podle velikosti M8, M8/M10 nebo provedení bez upevňovací matice
Doplňkové parametry
| Kategorie: | Objímky Walraven BIS Aero® |
|---|---|
| EAN: | 8712993769926 |
| ? ⚪️🔵 Průměr potrubí (mm): | 150 |
| Značka: | Walraven |
| Rozměr D [mm]: | 150 |
| Závit: | M8 |
| Celková šířka [mm]: | 206 |
| Celková výška [mm]: | 171 |
| Celková hloubka [mm]: | 28 |
| Rozměr b [mm]: | 25 |
| Rozměr s [mm]: | 1,25 |
| Fa,z (N): | 720 |
