RSKW 160 pachutěsná zpětná klapka
Kód: V9517
Související produkty
Detailní popis produktu
Klapka má těsné provedení dle normy ÖN M 6027. List klapky je tvořen rámem a silikonovou membránou. Je vhodná pro instalaci do vertikální či horizontální polohy. Montáž se provádí zasunutím do potrubí. Klapka má dvoubřité těsnění pro utěsnění a fixaci v potrubí. V některých zemích EU je jí možno použít pro zamezení průniku studeného kouře s max. provozní teplotou do 210 °C. Pro uvedenou aplikaci není schválena v ČR.
vsuvná do kruhového potrubí
provedení samotížné s magnetem
vyrobena z plastu
dvoubřité těsnění
instalace přednostně svisle
Montáž

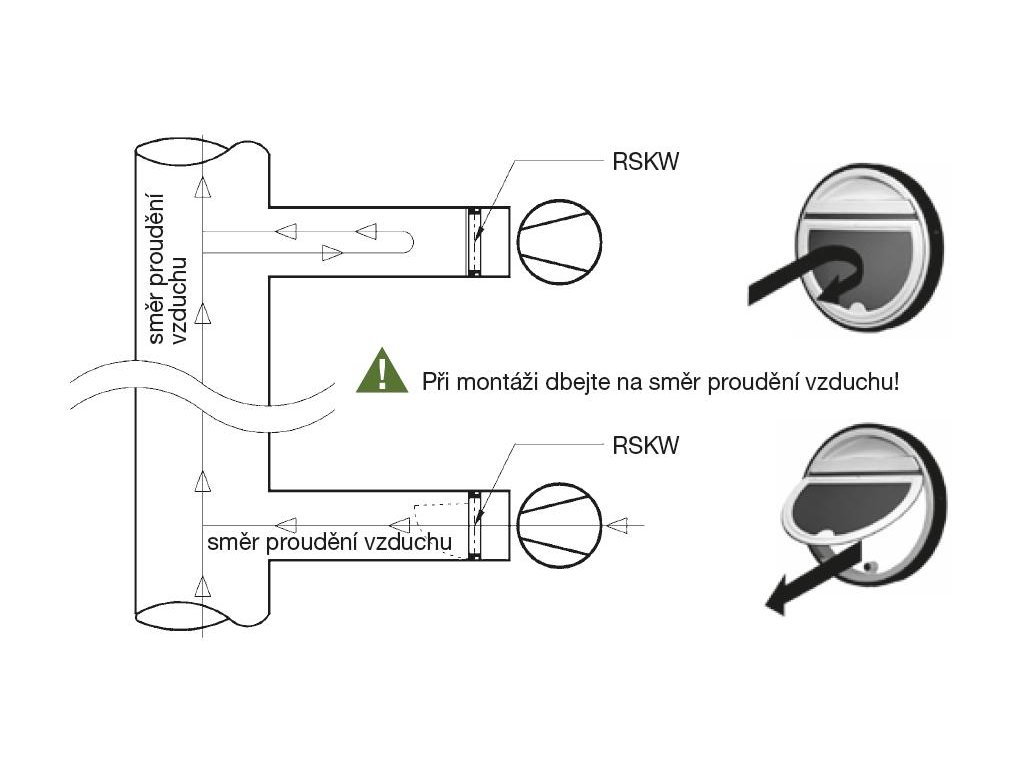

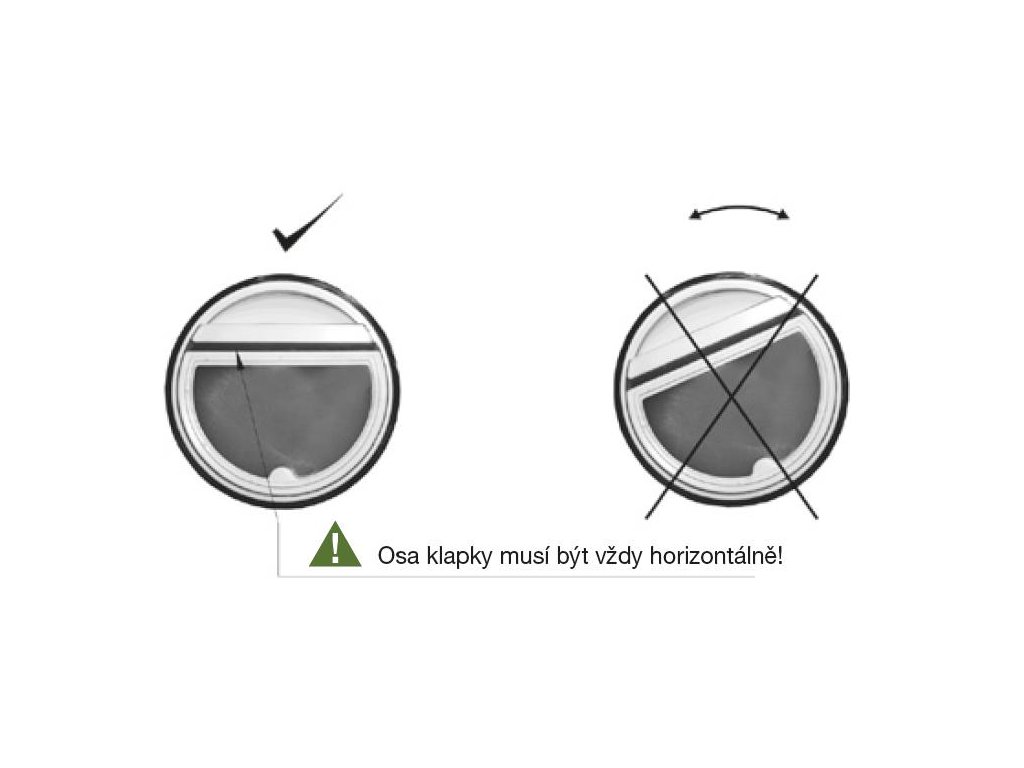

Pozor na směr proudění vzduchu. Zpětná klapka musí být demontovatelná, přístupná pro servis a obsluhu. Osa zpětné klapky musí být vždy horizontálně. Pootočení osy zabrání správné funkci. Zpětnou klapku umístěte do potrubí kolmo, max. 0°– 5° proti směru proudění vzduchu. Pro zajištění servisu doporučujeme klapku montovat do servisního dílu RD - instabox.
vsuvná do kruhového potrubí
provedení samotížné s magnetem
vyrobena z plastu
dvoubřité těsnění
instalace přednostně svisle
Montáž
Pozor na směr proudění vzduchu. Zpětná klapka musí být demontovatelná, přístupná pro servis a obsluhu. Osa zpětné klapky musí být vždy horizontálně. Pootočení osy zabrání správné funkci. Zpětnou klapku umístěte do potrubí kolmo, max. 0°– 5° proti směru proudění vzduchu. Pro zajištění servisu doporučujeme klapku montovat do servisního dílu RD - instabox.
Klapka je vhodná pro instalaci do vzduchotechnického potrubí:
pro správný výběr modelu je nutné znát vnitřní průměr potrubí

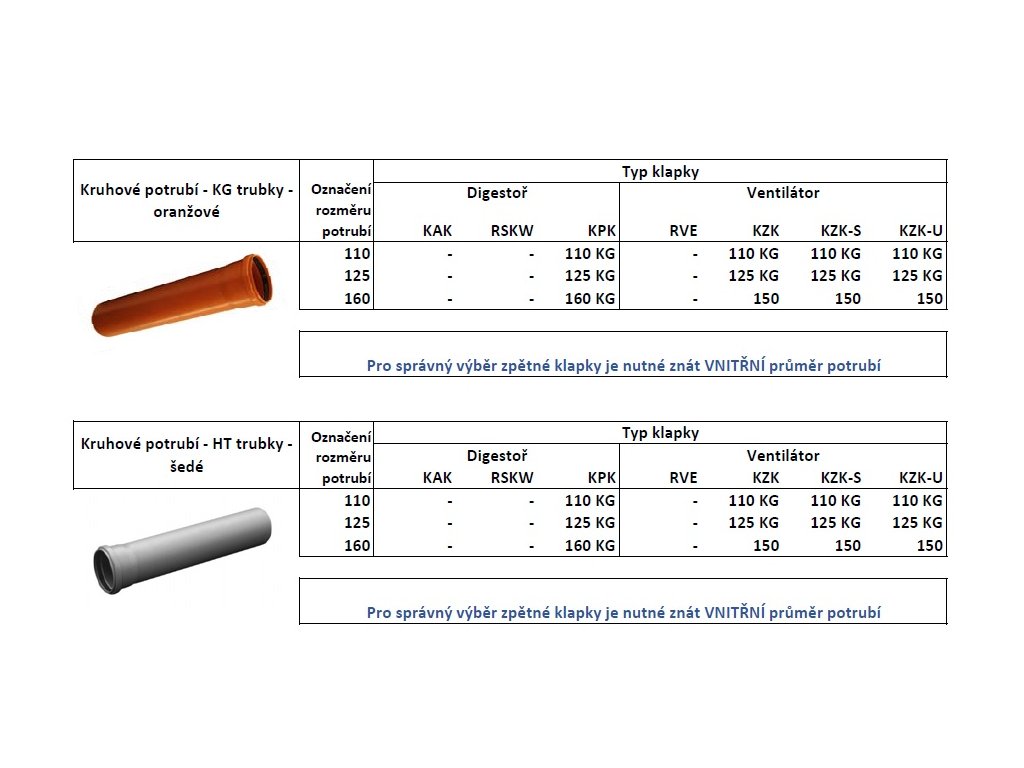

ve fotogalerii naleznete pomocné tabulky
Doplňkové parametry
| Kategorie: | Těsné zpětné klapky RSKW |
|---|---|
| Hmotnost: | 0.14 kg |
| Průměr potrubí (připojení) [mm]: | 160 |
| Hmotnost (kg): | 0,14 |
| Značka: | Wernig |

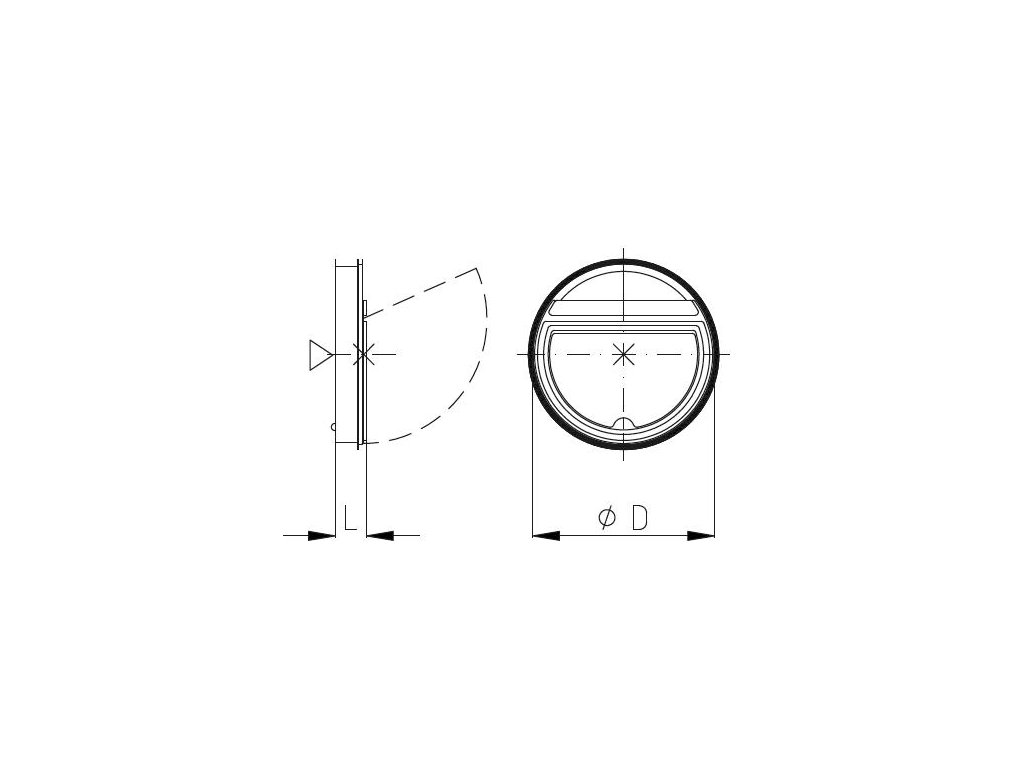

| Rozměr L: | 20 |
| Rozměr Průměr D: | 157 |
