SMK1 250-SP LM24A-SR servopohon LM-SR pro průmyslový větrací systém Alteko TERNO-S

Detailní popis produktu

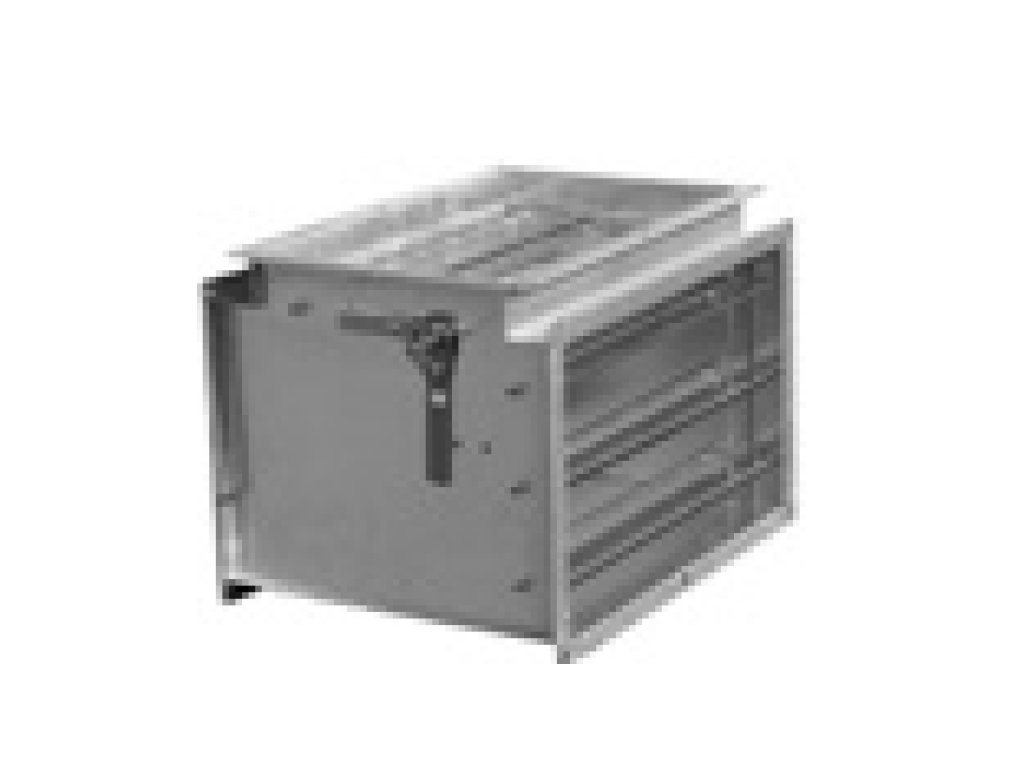

Servopohon LM-SR pro průmyslový větrací systém Alteko TERNO-S. Vhodné pro systém řady TERNO-S 250.

Technické informace

Listy klapek jsou souběžné a spřažené. Při otevírání jedné strany druhá strana zavírá. Ovládání (servopohon) lze montovat na libovolnou stranu klapky. Jsou ovládány proporciálně. U servopohonů s označením SR je napájení 24V AC/DC a řízení 0 až 10V DC. Obě koncové polohy (otevřeno - zavřeno) lze omezit mechanickými dorazy na servopohonu. Pro použití klapek v součinnosti s řídícími systémy REGU EASY a REGU ADi se standardně používají klapky s ovládacím napětím 24V (u EASY spojité a u REGU ADi tříbodové ovládání servopohonů). Při použítí řídícího systému REGAL se standardně používají klapky s ovládacím napětím 230V (servopohony s tříbodovým ovládáním). Pro regulaci směšování v závislosti na nastavené teplotě je dodáván regulátor SKR 10 nebo SKR 15 a potrubní čidlo ATC10-V-…. Pro použití klapek v součinnosti s regulátorem SKR 10 nebo SKR 15 je nutno použít klapky se servopohony LM24A-SR nebo NM24A-SR.

Hlavní vlastnosti

Dokumentace k produktu -

Technická dokumentace

Montážní předpisy

Certifikát FTZU - TERNO-S

Prohlášení o shodě - EU - 1

Prohlášení o shodě - EU - 2

Prohlášení o shodě - EU - 3

Prohlášení o shodě - EU - 4

Prohlášení o shodě - EU - 5

Prohlášení o shodě (podle 163/2002 Sb. ) - TERNO
